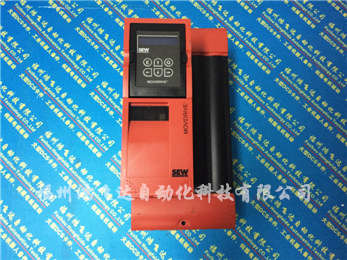

MDX60B0008-5A3-4-0T

MDX60B0008-5A3-4-0T

MDX60B0008-5A3-4-0T

☆特惠惊现，欢迎来电!!
【公　司】： 福州鸿飞达自动化科技有限公司
【主　营】： AB等欧美品牌DCS系统卡件、ABB机器人系统备件、西门子6SN/6FC

、施耐德140/TSX、伺服系统模块等
【价　格】： 电议
【发布人】： 游灼仙（女士）
【电  话】： 18344921898
【所在地】： 福建 - 福州
【坐　机】： 0591-83537860
【Q　  Q】： 15306977434
【传  真】： 0591-88263940
【邮  箱】： 15306977434@qq.com
★我司专注钢厂、电厂、水泥、化工、造纸、CNC数控机床等行业，并且广泛应

用于数控机械 冶金,石油天然气,石油化工,化工,造纸印刷,纺织印染,机械,电子

制造,汽车制造,烟草,塑胶机械,电力,水利,水处理/环保,市政工程,锅炉供暖,能

源,输配电我们有强大的供货物流体系，优势齐全的各大品牌备货，诚信至上的

经营理念，做大做强的精神、努力打造成为国内最强大多最多元化的自动化产品

供应商！

☆请您相信：
<<我们是最可信赖的进口工业控制产品供应商>>
<<您的托付就是我们的追求>>
<<<我们有充足的库存 优质的服务 更期待与您的合作>>>

★畅销品牌：美国霍尼韦尔Honeywell：TDC2000、TDC3000  ESD、S9000等系列

板卡！美国AB全系例如：1771、1746、1756、1785、等PLC模块！美国福克斯波

罗FOXBORO：TRICONEX系统、CUP、I/A、I/O系列板卡！德国西门子SIEMENS：

S5S7TI等停产DCS系统PLC板卡！德国REXROTH力士乐伺服驱动、伺服电机及各类

控制板卡！瑞典ABB机器人DSQC、3HAC全系备件。460、S500S800、MOD全系列板

卡！德国E+H流量计、GE Fanuc伺服驱动电源模块及板卡！日立HITACHI伺服驱动

器，YASKAWA安川伺服驱动!美国西屋Westinghouse模块板卡、美国瑞恩RELIANCE

变频及模块等！

☆特别说明：【我们发布在网站上的产品图片,价格,产品属性,参数等资料,非与

原产品一一对应,仅供参考,我们将根据您来电咨询时提供的型号做出报价（价格

,货期,含17%增值税）】
基本组成

变频器通常分为4部分：整流单元、高容量电容、逆变器和控制器。

整流单元：将工作频率固定的交流电转换为直流电。

高容量电容：存储转换后的电能。

逆变器：由大功率开关晶体管阵列组成电子开关，将直流电转化成不同频率、宽度、幅度的方波。

控制器：按设定的程序工作，控制输出方波的幅度与脉宽，使叠加为近似正弦波的交流电，驱动交流电动机。

控制方式

低压通用变频输出电压为380～650V，输出功率为0.75～400kW，工作频率为0～400Hz，它的主电路都采用交—直—交电路。其控制方式经历了以下四代。

1U/f=C的正弦脉宽调制(SPWM)控制方式：

其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。因此人们又研究出矢量控制变频调速。

电压空间矢量(SVPWM)控制方式：

它是以三相波形整体生成效果为前提，以逼近电机气隙的理想圆形旋转磁场轨迹为目的，一次生成三相调制波形，以内切多边形逼近圆的方式进行控制的。经实践使用后又有所改进，即引入频率补偿，能消除速度控制的误差；通过反馈估算磁链幅值，消除低速时定子电阻的影响；将输出电压、电流闭环，以提高动态的精度和稳定度。但控制电路环节较多，且没有引入转矩的调节，所以系统性能没有得到根本改善。

矢量控制(VC)方式：

矢量控制变频调速的做法是将异步电动机在三相坐标系下的定子电流Ia、Ib、Ic、通过三相－二相变换，等效成两相静止坐标系下的交流电流Ia1Ib1，再通过按转子磁场定向旋转变换，等效成同步旋转坐标系下的直流电流Im1、It1(Im1相当于直流电动机的励磁电流；It1相当于与转矩成正比的电枢电流)，然后模仿直流电动机的控制方法，求得直流电动机的控制量，经过相应的坐标反变换，实现对异步电动机的控制。其实质是将交流电动机等效为直流电动机，分别对速度，磁场两个分量进行独立控制。通过控制转子磁链，然后分解定子电流而获得转矩和磁场两个分量，经坐标变换，实现正交或解耦控制。矢量控制方法的提出具有划时代的意义。然而在实际应用中，由于转子磁链难以准确观测，系统特性受电动机参数的影响较大，且在等效直流电动机控制过程中所用矢量旋转变换较复杂，使得实际的控制效果难以达到理想分析的结果。

直接转矩控制(DTC)方式：

1985年，德国鲁尔大学的DePenbrock教授首次提出了直接转矩控制变频技术。该技术在很大程度上解决了上述矢量控制的不足，并以新颖的控制思想、简洁明了的系统结构、优良的动静态性能得到了迅速发展。目前，该技术已成功地应用在电力机车牵引的大功率交流传动上。
直接转矩控制直接在定子坐标系下分析交流电动机的数学模型，控制电动机的磁链和转矩。它不需要将交流电动机等效为直流电动机，因而省去了矢量旋转变换中的许多复杂计算；它不需要模仿直流电动机的控制，也不需要为解耦而简化交流电动机的数学模型。

矩阵式交—交控制方式：

VVVF变频、矢量控制变频、直接转矩控制变频都是交—直—交变频中的一种。其共同缺点是输入功率因数低，谐波电流大，直流电路需要大的储能电容，再生能量又不能反馈回电网，即不能进行四象限运行。为此，矩阵式交—交变频应运而生。由于矩阵式交—交变频省去了中间直流环节，从而省去了体积大、价格贵的电解电容。它能实现功率因数为l，输入电流为正弦且能四象限运行，系统的功率密度大。该技术目前虽尚未成熟，但仍吸引着众多的学者深入研究。其实质不是间接的控制电流、磁链等量，而是把转矩直接作为被控制量来实现的。具体方法是：

1、控制定子磁链引入定子磁链观测器，实现无速度传感器方式；

2、自动识别(ID)依靠精确的电机数学模型，对电机参数自动识别；

3、算出实际值对应定子阻抗、互感、磁饱和因素、惯量等算出实际的转矩、定子磁链、转子速度进行实时控制；

4、实现Band—Band控制按磁链和转矩的Band—Band控制产生PWM信号，对逆变器开关状态进行控制。

矩阵式交—交变频具有快速的转矩响应(<2ms)，很高的速度精度(±2%，无PG反馈)，高转矩精度(<+3%)；同时还具有较高的起动转矩及高转矩精度，尤其在低速时(包括0速度时)，可输出150%～200%转矩。
SEW变频器MDX61B系列：
MDX61B0005-5A3-4-00  MDX61B0008-5A3-4-00  MDX61B0011-5A3-4-00 MDX61B0014-5A3-4-00 MDX61B0015-5A3-4-00  MDX61B0022-5A3-4-00 MDX61B0030-5A3-4-MDX61B0040-5A3-4-00-00
 MDX61B0055-5A3-4-00 MDX61B0075-5A3-4-00 MDX61B0110-5A3-4-00
MDX61B0150-5A3-4-00 MDX61B0220-5A3-4-00 MDX61B0300-5A3-4-00 MDX61B0370-5A3-4-00
MDX61B0450-5A3-4-00 MDX61B0550-5A3-4-00 MDX61B0750-5A3-4-00 MDX61B0900-5A3-4-00
MDX61B1100-5A3-4-00 MDX61B1320-5A3-4-00 MDX61B0005-5A3-4-0T MDX61B0008-5A3-4-0T
MDX61B0011-5A3-4-0T MDX61B0014-5A3-4-0T MDX61B0015-5A3-4-0T MDX61B0022-5A3-4-0T
MDX61B0030-5A3-4-0T MDX61B0040-5A3-4-0T MDX61B0055-5A3-4-0T MDX61B0075-5A3-4-0T MDX61B0110-5A3-4-0T MDX61B0150-5A3-4-0T MDX61B0220-5A3-4-0T         MDX61B0300-5A3-4-0T
MD61B0370-5A3-4-0T MDX61B0450-5A3-4-0T MDX61B0550-5A3-4-0T MDX61B0750-5A3-4-0T MDX61B0900-5A3-4-0T MDX61B1100-5A3-4-0T MDX61B1320-5A3-4-0T
