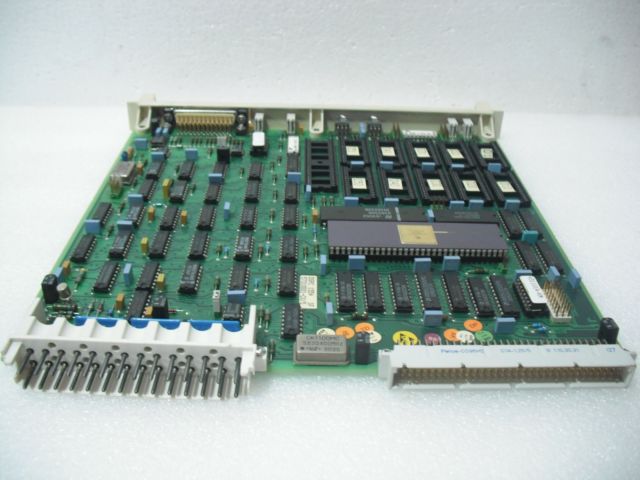

IEPAS01

IEPAS01

IEPAS01

【厦门光沃自动化设备有限公司】
【联 系 人：陈小姐】
【免费热线：0592-5709825】
【24小时开机：18030229053 】
【工作QQ: 2479261344】

其中CPU 07KR51装于母联柜，4台扩展模块ICM14F1分别装于两个进线柜和两个三级负荷总开关回路。CPU 07KR51与扩展模块 ICM14F1之间通过CS31总线连接。进线回路把进线断路器状态、故障信号、低电压信号同时输入扩展模块 ICM14F1；三级负荷总开关回路将开关状态、故障信号输入扩展模块 ICM14F1；母联回路向CPU 07KR51输入母联断路器状态、故障信号和控制方式（自复或者手复）。PLC的输出线圈依次控制进线、母联和三级负荷回路开关的合分。PLC根据每个输入信号的状态，判断是否发生低电压，并判断输出继电器是否需要动作，实现两进线一联络系统的备自投切换。下表为PLC进行备自投的程序进程顺序：

对比上面两种备自投控制的方案，可以得出PLC进行备自投控制的优点：

1） 可靠性

继电器容易烧坏，触点发生熔焊，线路复杂。每多连接一根电缆，发生故障的概率就增加一分。而且由于机械原因，不论在线圈吸合还是脱扣，都是依靠纯粹的机械判断，存在出错的可能，从而影响到整个系统的正常运行；PLC减少了继电器的数目，用内部虚拟继电器代替实际的继电器，同时通过输入信号，直接判断是否起动备自投，减少了中间的步骤，同时能精确地给出延时时间，降低了出错地可能。经过多次的实践应用，表明PLC比继电器可靠得多。

2） 灵活性

当系统的控制逻辑发生变化时，PLC仅仅需要更改内部的程序内容，而继电器的备自投，需要重新设计，重新拆线接线，操作繁冗。更改完后，PLC可以事先在内部测试程序的准确性；而继电器的备自投则需要通电试验，如果发现问题，还需要再次拆线接线。

3） 简洁性

继电器的备自投，由于柜间的联锁和使用的继电器数量，需要连接的电缆数远远高于PLC。无论查线或者理解图纸来说，都比较复杂。PLC的备自投，只需要将所有信号输入PLC，通过程序判断，图纸简单易读。程序里可以按照每个回路的合分逻辑编程，并在后面加以备注，方便理解程序的意思。
