供应西门子SM323开关量模块

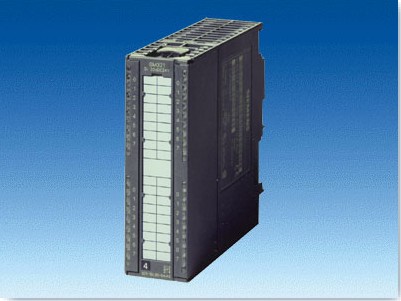

西门子SM323开关量模块
订货号：6ES7  323-1BL00-0AA0
产品介绍：
Overview

?数字量输入/输出
?用于连接标准开关、2线制接近开关(BERO)、电磁阀、接触器、低压电机、灯和电机起动器




Area  of  application


数字量输入/输出模块适用于连接：
?标准开关和两线制接近开关(BERO)
?电磁阀、接触器、小功率电机、灯和电机启动器




Design


数字量输入/输出模块具有下列机械特性：
?紧凑型设计：  -  绿色  LED，用于指示输入/输出的信号状态，
-  插入前连接器
-  前门上的标签区
-  连接器针脚分配，用于在前门内部进行配线。

?安装简单：
没有插槽规则；输出地址由插槽决定。
当在  ET  200M  中与有源总线模块一起使用时，可以进行热插拔，而不会有任何反应。
?方便用户接线




Functions


数字量输入/输出模块转换
?来自过程的外部数字信号电平转换成控制器内部信号电平
?将控制器的内部信号电平转换成过程所要求的外部信号电平。

SM  327  是一个可升级的I/O模块。共有16个通道，其中8个通道是固定的，另8个通道可分别用作输入或输出。因此，该组和模块可以灵活地满足任何组合的需要。




Technical  Specifications













6ES7  323-1BH01-0AA0


6ES7  323-1BL00-0AA0


6ES7  327-1BH00-0AB0




电源电压













负载电压  L+












?额定值(DC)


24  V


24  V


24  V




输入电流













从负载电压L+消耗(空载)，最大


40  mA


80  mA


20  mA




从背板总线  5  V  DC，最大


40  mA


80  mA


60  mA




功耗













功耗，典型值


3.5  W


6.5  W


3  W




数字量输入













数字/二进制输入


8


16


8；8  硬接线，8  其他可以单独参数化




输入特性曲线符合  IEC  61131，Type  1


√


√


√




同时可控制输入的路数












?所有安装位置












?最高40  °C时，最大


8


16


16



?最高60°C时，最大


8


8


16




输入电压












?输入电压类型


DC


DC


DC



?额定值(DC)


24  V


24  V


24  V



?用于信号“0”


-30  至  +5  V


-30  至  +5  V


-30  至  +5  V



?用于信号“1”


13  至  30  V


13  至  30  V


15  至  30  V




输入电流












?“1”信号，典型值


7  mA


7  mA


6  mA




输入延时（在输入额定电压时）












?标准输入












?“0”到“1”，最小


1.2  ms


1.2  ms


1.2  ms



?"0"  到  "1"，最大


4.8  ms


4.8  ms


4.8  ms



?"1"  到  "0"，最小


1.2  ms


1.2  ms


1.2  ms



?"1"  到  "0"，最大


4.8  ms


4.8  ms


4.8  ms




电缆长度












?屏蔽电缆长度，最长


1  000  m


1  000  m


1  000  m



?非屏蔽电缆长度，最长


600  m


600  m


600  m




数字量输出













数字/二进制输出


8


16


8；还可以单独参数化为  DI




功能性/短路强度


√；电子式


√；电子式


√；电子式



?响应阈值，典型值


1  A


1  A


1  A




导致电路中断的电压极限


L+  (-53  V)


L+  (-48  V)


L+  (-54  V)




灯负载，最大


5  W


5  W


5  W




控制一个数字量输入


√


√


√




负载电阻范围












?下限


48  Ω


48  Ω


48  Ω



?上限


4  kΩ


4  kΩ


4  kΩ




输出电压












?“1”信号，最小


L+  (-0.8  V)


L+  (-0.8  V)


L+  (-1.5  V)




输出电流












?“1”信号额定值


0.5  A


0.5  A


0.5  A



?0-60°C  时“1”信号允许范围，最小


5  mA


5  mA


5  mA



?0-60°C  时“1”信号允许范围，最大


0.6  A


0.6  A


0.6  A



?“1”信号最小负载电流


5  mA


5  mA






?“0”信号残余电流，最大


0.5  mA


0.5  m
