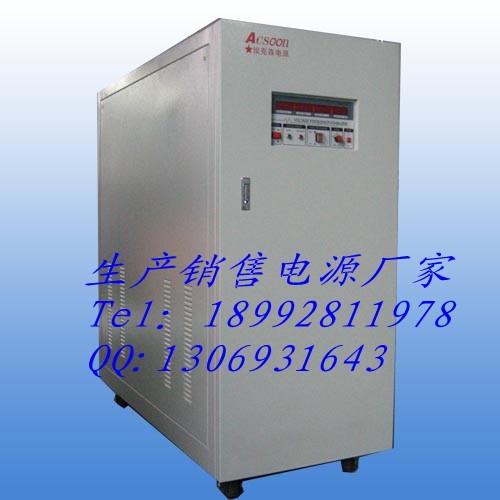

供应高端高精度稳频稳压电源
 型        号    AF50-33400
重        量    2.5吨
容        量    400KVA
体积（深×宽×高）                1200×2300×1900（mm）
品        级    高端工业品
电路方式    IGBT脉波宽度调变方式
交流输入    相位    三相四线
    电压    250---490v
    频率    30—80HZ
交流输出
（标准正弦波）    相位        三相四线
    线电压                                                        380V
    线电流    1052A
    频率    50HZ/60  HZ
额定功率    360KW
频率稳定度    ≤0.01  %
电压稳压率    ≤1%
负载稳定度    ≤1%
波形失真度    THD≤3%
功率因数    0.85
效    率    ≥85%
反应时间    ＜20ms
适应负载    无类型限制，但容性及感性负载须降额适用
面板显示    频率、电压、电流、功率/功率因数，
保护装置    输入无熔丝开关,输出无熔丝开关,过电压,过电流,过载,过温及短路自动跳脱保护并报警
噪声    ＜60dB
绝缘电抗    500Vdc  20MΩ以上
耐压绝缘    1800Vac/5Ma/1分钟
冷却装置    风扇强制风冷
机箱架构    漆膜表面质量三级、细橘纹
电磁兼容    参照GJB151A-97、GJB152A-97要求
使用环境    工作温度    -10~60℃
    相对湿度    0-90%(非凝结状态)
    海拔高度    2500公尺
备注    电源按模块化设计，便于维修替换备件。
按照上舰振动试验标准，强化抗振，保证长途运输后性能可靠。
参数调试完毕后，仍保持原来的设置。
质保期    壹年国内免费维修，终身维护（超过壹年只收成本费）

    主要器件清单

序号    器件名称    品牌    产地
1    空气开关    施耐德/正泰    德国
2    模        块IGBT        三菱    日本
3    整流桥    瑞华    中日合资
4    高压电解电容    江海    合资
5    高压滤波电容    高强    合资
6    隔离变压器        合资
7    感抗器        合资
8    IGBT驱动单元    三菱    日本
9    存储器    27C256    美国
10    DA转换器    DAC0832    国办
11    调节电位器    BROUNS-3296    美国
13    驱动电路    三菱    日本
14    可控硅        合资
15    启动/停止键        台湾
16    操作旋钮        台湾
17    二、三极管        美国
18    稳压管    ST    美国
19    LF4118    德州    美国
20    LF1393    德州    美国
21    LF353    德州    美国
22    OP07    德州    美国
24    LS390    德州    美国
25    DC4512    德州    美国
26    DC40106    德州    美国
27    DC4081    德州    美国
28    DC2004    德州    美国
29    晶振    德州    美国
30    表显    电参数仪    青智
31    调压电位器    BROUNS-103    美国
32    调频电位器    BROUNS-502    美国
33    机柜及配电        国产
34    刻度盘    BROUNS    美国
35    辅助电源模块        合资
36    电流互感器        施耐德/正泰    德国/国产
37    电压互感器    施耐德/正泰    德国/国产
