产品型号
      HY-GZDW-1

适用范围
     HY-GZDW系列微机控制型直流屏，适用于不同电压等级的变电站、发电厂、工矿企业、电气化铁路以及高层建筑等领域，可作为高压开关、继电保护、自动装置的操作电源和控制电源。系统采用一体化设计思想，由监控模块、整流模块、绝缘监测模块、电池巡检模块、开关量监测模块、降压模块等构成，具有技术先进、配置合理、测控智能化、操作简便等特点。可与上位机通讯，方便地实现“遥测、遥控、遥信、遥调”四遥功能，是无人值守的理想直流电源设备。

系统特点
● 两路交流输入自动切换，确保系统正常运行；
● 输入电压范围宽，电网适应性强；
● 采用高频开关电源技术，模块化设计，N+1热备份，可靠性高；
●整流模块采用带电热插拔，日常维护方便快捷；
●高精度动态均流，可自主、主控或受控运行；
●监控可选用液晶屏、触摸屏、彩触摸屏，大屏幕图文显示，界面友好丰富，操作简单方便；
●监控实时对系统运行实施全面监测和控制，可进行系统设置、信息查询，也可通过后台监控和远程
    监控对系统实施“遥测、遥控、遥信、遥调”四遥功能，实现无人值守；
●监控可自动对蓄电池电压、充放电电流及蓄电池温度补偿精确管理，具有过欠压、过温告*及故障
    告*，确保蓄电池工作在最佳状态，延长蓄电池的使用寿命；
●具备手动、自动调压功能及支路绝缘检测功能；
●可靠的防雷和高度的绝缘防护措施，确保系统和人身安全；
●提供RS232、RS485两种通讯接口，和RTU、CDT、MODBUS三种通讯规约选择；
●备有扩展接口可接入外部其它设备；
●可采用一套监控系统，双组蓄电池、双组充电装置，母线分段，实现双组蓄电池独立充放电管理。
注：可根据用户需求添加事故信号或预告信号报*功能和逆变电源进行DC/AC、DC/DC转换。



  工作原理
     两路市电经过自动切换输入一路交流，给整流模块供电。整流模块将输入的交流AC转换为直流DC,给蓄电池充电，同时给合闸母线(合母)负载供电；另外合闸母线通过降压模块后给控制母线(控母)负载供电。系统中运行的各种功能模块受主监控和后台监控及远程监控的控制，监控可实时显示运行信息、查询信息及操控系统。



●整流模块选择(C10为蓄电池容量)

A.控制母线无整流模块

                     0.1×C10+经常负荷电流
   模块个数≥_____________________+1
                              模块额定电流

B.控制母线有整流模块









                                           0.1×C10
   合母上担块个数≥ ____________________+1
                                        模块额定电流


                                         经常负荷电流
   控母上担块个数≥ ____________________
                                         模块额定电流
●电池容量配置原则
    A.满足事故停电状态的持续放电，事故时间选定为1小时；
    B.放电末期合闸时所剩下容量不低于额定容量的25%；
    C.保证在冲击负荷出现时直流母线电压下降不超过10%；
    D.对免维护电池合闸电流一般不超过4C；
    E.考虑到电池组末期老化时容量衰减故选储备系数1.2；
    F.具体容量设计可参照国家有关标准和电池厂家提供的技术资料。

●接线方案
ZGDW30:单母线分段，单组电池，无降压装置。
ZGDW31:单母线，单组电池，无降压装置。
ZGDW32:双母线分段，单组电池，有手动和自动降压装置。
ZGDW33:双母线，单电池组，有手动和自动降压装置。
ZGDW34:双母线分段，单组电池，有手动和自动降压装置，控制母线有整流模块。
ZGDW35:双母线，单组电池，有手动和自动降压装置，控制母线有整流模块。
ZGDW40:单母线分段，双组电池，无降压装置。
ZGDW41:双母线，双组电池，有手动和自动降压装置。

       直流屏是直流电源操作系统的简称。通用名为智能免维护直流电源屏或微机控制型直流屏，简称直流屏，通用型号为GZDW，而直流屏就是用来供应这种直流电源的。发电厂和变电站中的电力操作电源现今采用的都是直流电源，直流屏为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。直流屏主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），直流屏还适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。

直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。直流屏监控主机部分高度集成化，采用单板结构（All in one），内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。直流屏主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁，人机界面友好，符合用户使用习惯。直流屏系统为远程检测和控制提供了强大的功能，并具有遥控、遥调、遥测、遥信功能和远程通讯接口。直流屏通过远程通讯接口可在远方获得直流电源系统的运行参数，还可通过该接口设定和修改运行状态及定值，满足电力自动化和电力系统无人值守变电站的要求；直流屏配有标准RS232/485串行接口和以太网接口，可方便纳入电站自动化系统。
GZDW直流屏GZDW-17AH/220V
GZDW直流屏GZDW-20AH/220V
GZDW直流屏GZDW-24AH/220V
GZDW直流屏GZDW-38AH/220V
GZDW直流屏GZDW-40AH/220V
GZDW直流屏GZDW-50AH/220V
GZDW直流屏GZDW-60AH/220V
GZDW直流屏GZDW-65AH/220V
GZDW直流屏GZDW-80AH/220V
GZDW直流屏GZDW-100AH/220V
GZDW直流屏GZDW-120AH/220V
GZDW直流屏GZDW-150AH/220V
GZDW直流屏GZDW-200AH/220V
GZDW直流屏GZDW-300AH/220V
GZDW直流屏GZDW-400AH/220V
GZDW直流屏GZDW-1000AH/220VGZDW-65AH/220

V智能免维护微机控制直流屏电源柜是上海弘翼智能科技有限公司根据市场需要，采用模块化结构, 结合GZDW微机直流屏先进的变流技术，融合多年的实践经验，在原有GZDW系列微机控制直流的基础上研制开发的新一代产品，该产品技术指标先进，稳压稳流精度高，纹波系数低，体积小，功率大，性能稳定，运行可靠，集各种功能为一体，可实现远程集中式四遥，综合效益好，高性能直流不停电电源，具有可靠性高，寿命长等特点，广泛应用于电力系统中的发电厂,变电站,高层建筑,智能小区,厂矿企业的用户变电站,自备电厂,开闭所及铁路,冶金,石化等需要直流操作电源,充电屏的场所,
直流屏分为直流屏与壁挂直流屏两种，以供客户选择！
直流屏电源厂家直销
一、技术特点>>>

● 智能化蓄电池充放电管理: 依据充电电压、电流及环境温度的变化,装置自动选择 恒流、均充、浮充充电方式,满足电池充电曲线的要求,防止蓄电池欠充或过充,使其处于满容量状态.也可启用蓄电池活化功能,延长蓄电池的使用寿命.

● 多种通讯方式:装置提供RS485/232通讯接口与上位机进行数据传输,采用CDT等多种通讯规约.完成直流电源系统的 “四遥”功能,实现变电站无人值守.也可选用GSM短消息平台和网络方式进行无线或有线通讯.

● 友好的人机对话:装置的监控器采用大屏幕宽温蓝背光汉显.可将直流系统的 运行参数、运行状态、故障信息显示在屏幕上.通过键盘可进行系统相关参数的设置,装置运行状况一目了然,操作极为方便.

● 配置可靠:装置配置国内外名优蓄电池,充电模块采用高频开关电源N+1冗余并联组合方式.交流双电源输入,并设有C级避雷器,可有效地吸收雷击产生的过电压,确保系统安全.

● 检测功能完善:装置具有多路交直流参数、电池节电压、绝缘支路定位,馈电回路状态、模块故障、温度等多项检测功能.若装置出现*情,既可发出报*信息,严重*情时,装置自动进入应急处理状态.

● 保护功能完善:装置具有交流输入欠、过压、缺相;输出欠、过压,输出限压,限流;模块过热、温度等多项保护功能.特别是电源模块内部具有短路回收特性,即使将模块输出端长时间处于短路状态,也不会损坏.故障消除后,模块能够自动恢复工作 .

二、直流屏主要技术参数>>>

交流输入范围:单相220VAC±20%

三相380VAC±20%:50HZ±10%

输出电压范围:180~320ADC(连续可调)

输出电流范围:0~320A(连续可调)

稳压,稳流精度:≤ ±0.2%

波纹系数:≤ ±0.1%

均流度:≤ ±1%

功率:≥92%

外形尺寸:800X600X2260(mm)也可按客户要求定做.

三、主监控>>>

5.7英寸超大屏幕液晶显示器,全中文友好界面,屏操作更灵敏,简便

采用集散式结构,由主监控和各种检测单元组成

提供RS485和RS232通讯接口,实现四遥职能化管理

智能化电池充电管理功能,限流及时,稳定

可控制32台充电模块,双电双充功能,可巡检2组108节电池

可检测240路绝缘支路,160路故障输入,28路告*输出

工作电源可兼容AC110V,DC110V,AC220V,DC220V

四、直流检测单元>>>

检测合母电压,控母电压和电池电压,精度为0.2%

检测控母电流和电池电流,测量精度为0.5%

测量环境温度和电池温度,测量精度为1%

提供4路扩展测量,可检测通信,逆变模块电压电流

2路无缘节点输出,一路系统*告,一路控制模块电压电流

母线分段,可扩展一个直流检测单元

蚌埠直流屏电源价格

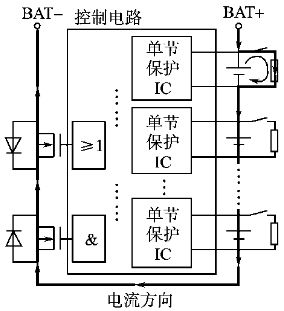

图3 主电路及分流放电支路

单节电池两端并接的放电支路电阻可根据锂电池充电器的充电电压大小以及锂电池的参数和放电电流的大小计算得出。均衡电流应合理选择，如果太小，均衡效果不明显;如果太大，系统的能量损耗大，均衡效率低，对锂电池组热管理要求高，一般电流大小可设计在50~100mA之间。

2.3 放电电路

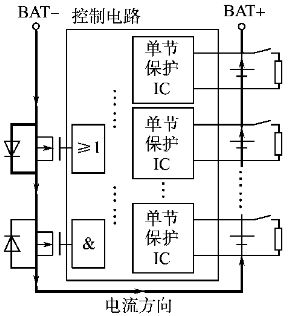

当电池组放电时，外接负载分别接电池组正负极BAT+和BAT-两端，放电电流流经电池组负极BAT-、充电控制开关器件、放电控制开关器件、电池组中单节锂电池N~1和电池组正极BAT+,电流流向如图4所示。系统中控制电路部分单节锂电池保护芯片的放电欠电压保护、过流和短路保护控制信号经光耦隔离后串联输出，为主电路中放电开关器件的导通提供栅极电压;一旦电池组在放电过程中遇到单节锂电池欠电压或者过流和短路等特殊情况，对应的单节锂电池放电保护控制信号变低，无法为主电路中的放电控制开关器件提供栅极偏压，使其关断，主回路断开，即结束放电使用过程。

主要规格：
0-5V5A 0-5V10A 0-5V15A 0-V20A 0-5V25A 0-5V30A 0-5V40A 0-5V50A 0-5V60A 0-5V70A 0-5V80A 0-5V100A 0-5V150A 0-5V200A 0-5V250A 0-5V300A0-15V5A 0-15V10A 0-15V15A 0-15V20A 0-15V25A 0-15V30A 0-15V40A 0-15V50A0-15V60A 0-15V70A 0-15V80A 0-15V100A 0-15V150A 0-15V200A 0-15V250A 0-15V300A
0-30V5A 0-30V10A 0-30V15A 0-30V20A 0-30V25A 0-30V30A 0-30V40A 0-30V50A 0-30V60A 0-30V70A 0-V80A 0-V100A 0-30V150A 0-30V200A 0-30V250A 0-30V300A
0-50V5A 0-50V10A 0-50V15A 0-50V5A 0-50V10A 0-50V15A 0-50V25A 0-50V30A 0-50V40A0-50V50A 0-50V60A 0-50V70A 0-50V80A 0-50V100A 0-50V150A 0-50V200A 0-50V250A 0-50V300A
0-60V5A 0-60V10A 0-60V15A 0-60V5A 0-60V10A 0-60V15A 0-60V25A 0-60V30A 0-60V40A 0-60V50A 0-60V60A 0-60V70A 0-60V80A 0-60V100A 0-60V150A 0-60V200A 0-60V250A 0-60V300A
0-80V5A 0-80V10A 0-80V15A 0-80V5A 0-80V10A 0-80V15A 0-80V25A 0-80V30A 0-80V40A 0-80V50A 0-80V60A 0-80V70A 0-80V80A 0-80V100A 0-80V150A 0-80V200A 0-80V250A 0-80V300A
0-100V5A 0-100V10A 0-100V15A 0-100V5A 0-100V10A 0-100V15A 0-100V25A 0-100V30A 0-100V40A0-100V50A 0-100V60A 0-100V70A 0-100V80A 0-100V100A 0-100V150A 0-100V200A 0-100V250A 0-100V300A
0-110V5A 0-110V10A 0-110V15A 0-110V5A 0-110V10A 0-110V15A 0-110V25A 0-110V30A 0-110V40A 0-110V50A 0-110V60A 0-110V70A 0-110V80A 0-110V100A 0-110V150A 0-110V200A 0-110V250A 0-110V300A
0-120V5A 0-120V10A 0-120V15A 0-120V5A 0-120V10A 0-120V15A 0-120V25A 0-120V30A 0-120V40A 0-120V50A 0-120V60A 0-120V70A 0-120V80A 0-120V100A 0-120V150A 0-120V200A 0-120V250A 0-120V300A
0-150V5A 0-150V10A 0-150V15A 0-150V5A 0-150V10A 0-150V15A 0-150V25A 0-150V30A 0-150V40A 0-150V50A 0-150V60A 0-150V70A 0-150V80A 0-150V100A 0-150V150A 0-150V200A 0-150V250A 0-150V300A
0-200V5A 0-200V10A 0-200V15A 0-200V5A 0-200V10A 0-200V15A 0-200V25A 0-200V30A 0-200V40A 0-200V50A 0-200V60A 0-200V70A 0-200V80A 0-200V100A 0-200V150A 0-200V200A 0-200V250A 0-200V300A
0-250V2A 0-250V4A 0-250V5A 0-250V10A 0-250V15A 0-250V5A 0-250V10A 0-250V15A 0-250V25A 0-250V30A 0-250V40A 0-250V50A 0-250V60A 0-250V70A 0-250V80A 0-250V100A 0-250V150A 0-250V200A 0-250V250A 0-250V300A
