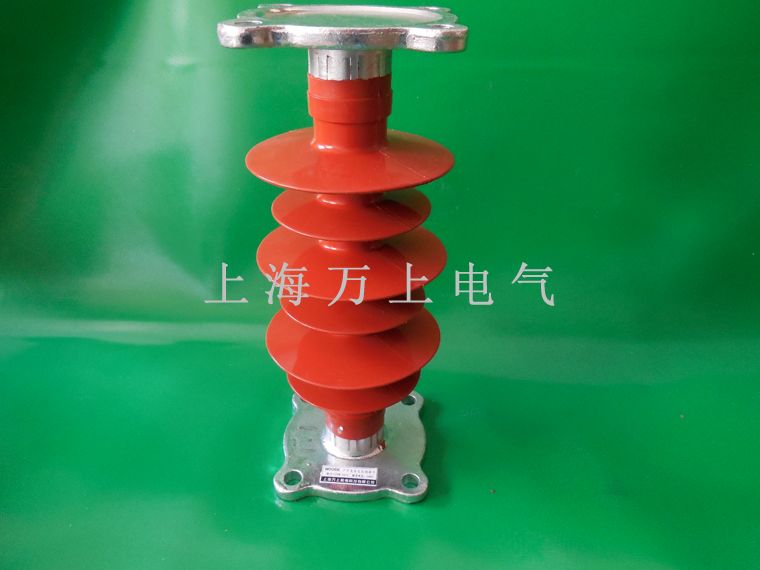

FZSW-20/6复合支柱绝缘子 高压绝缘子 复合式绝缘子
1.产品概述
产品型号
额定电压kv
额定机械弯曲负荷kN
结构高度mm
绝缘距离mm
最小公称爬电距离mm
雷电冲击耐受电压（峰值）kv
工频耐受电压（有效值）kv
爬电比距
安装孔中心距离mm
FZS-10/4
12
4
230
140
300
75
45
25
76
FZSW-20/6
24
6
330
230
650
125
65
25
76/140
FZSW-35/6
40.5
6
450
350
1020
230
95
25
76
FZSW-35/6
40.5
6
450
350
1020
230
95
25
140
FZSW-66/8
72.5
8
770
630
2100
410
185
25
140
FZSW-110/10
126
10
1230
1060
3150
550
230
25
140/225
FZSW-220/5
252
5
2460
2100
6300
1000
395
25
140/225
4.安装注意事项
复合支柱绝缘子抗弯曲性能好，防污能力强，抗冲击能力强，防震和防脆断性能好，体积小，重量轻，安装方便，可免维护，不需人工清扫，与瓷具有可互换性。
2.功能特点
复合绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子最关键的问题----界面电气击穿。金具与芯棒的联接采用国际上最先进的电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二段硫化工艺，延长了产品的使用寿命。
3.技术参数表
(1)绝缘子应轻拿、轻放避免与铁件、工具等尖硬物摩摖碰撞。
(2)产品起吊时,绳结要打在端部附件上,严禁打在伞群或护套上,绳子必须碰及伞群与护套部分时,应在接触部分用软布包裹。
(3)严禁脚踩绝缘子伞群。
(4)不得将复合绝缘子当做放线的辅助工具,以免使其受到冲击力或弯曲而损伤绝缘子。
(5)安装均压环时,应注意调整均压环与轴线垂直安装,对于开口型均压环,应注意两端开口方向一致,有利于放电和保护伞群。
