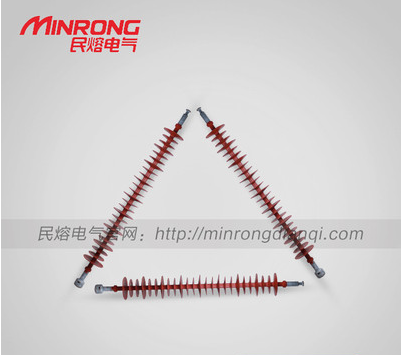

FXBW4-66/70 /100高压复合悬式绝缘子
一、产品介绍：
环境温度：-40℃～+40℃
395
复合绝缘子时由绝缘芯棒、硅橡胶伞套以及两端的连接金具三个部分组成。绝缘芯棒是环氧树脂玻璃前卫引拔棒的简称，芯棒的主要工作是承受机械负载，具有很高的抗张强度，一般可达800～1000Mpa以上，其比强度（即位申强度与重量之比）为优质碳素结构钢的5～６倍并且在长期荷载下强度不能下降太多，同时，他又是内绝缘的主要部分，即使芯棒受潮仍有相当的绝缘性能，可充分满足复合绝缘子的机械和电气强度的要求，硅橡胶伞套主要起着保护芯棒，遮挡雨雪，提供必要的爬电距离和产品外绝缘的作用，是以高分子聚合物硅橡胶为基体，辅以阻燃剂，偶联剂等并具有良好的介电性能和耐化学侵蚀性，还有良好的抗弯曲疲劳，抗蠕变和抗冲击性。硅橡胶伞套主要起着保护芯棒，填料高温高压硫化而成，具有良好的憎水性和迁移性，以及良好的耐腐蚀，耐老化、电绝缘等性能，具有很高的污闪电压与瓷绝缘子相同爬电距离的复合绝缘子，其污闪电压比瓷绝缘子搞100～150%以上。达到ICE标准最高难度6Kv级，具有优良耐老化功能。
本公司生产的复合绝缘子是在高温搞难度压下整体一次成型工艺，金具与芯棒的联接采用国际上先进的压接工艺，并配有全自动声发射探伤监测系统，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子最关键的问题——界面电气击穿。本公司拥有先进的生产设备和齐全的检测设备及检测手段，制造工艺先进，各项技术指标均符合相关国内及国际标准，是高电压输变电线路的新一代绝缘子。
二、使用条件：
海拔高度不超过1500米
交流电源频率不超过100Hz
最大风速不超过35m/s
地震强度在八级一下地区
三、产品的性能：
体积小，重量轻，是相同电压等级瓷绝缘子的1/5～1/7左右，偏于运输和安装。
复合绝缘子械强度高，结构可靠，性能稳定，安全运行裕度大，为线路的安全运行提供了保障。
复合绝缘子的电器性能优越，硅橡胶伞套具有良好的憎水性和迁移性，耐污性能好，抗污闪能力强，能在重污秽地区安全运行，且不需要人工清扫，可免测零值维护。
复合绝缘子具有耐酸碱性，耐热老化和耐电蚀能力；密封性能好，能确保其内绝缘不要受潮等特点。
复合绝缘子的抗脆性能好，防震力度强，不会发生脆断事故。
复合绝缘子具有可换性，能与瓷等绝缘子互换使用。
四、型号说明
□ FXBW复合棒型悬式绝缘子
高压线路用棒形悬式绝缘子适用于污秽地区，尤其在重污秽地区使用，其抗张强度高，防污性能好，安装使用方便等，连接结构型式规定球窝连接为基本型式。常规尺寸特性如下：
产品型号
额定
电压
额定机
械负荷
结构
高度
绝缘
距离
最小公称
爬电距离
雷电冲击耐
受电压峰值
工频耐受
电压有效值
爬电
比距
FXBW4-10/70
10
70
440
200
480
110
45
48
FXBW4-10/100
10
100
440
200
480
110
45
48
FXBW4-22/70
22
70
550
370
850
185
95
38
FXBW4-22/100
22
100
590
370
850
185
95
38
FXBW4-35/70
35
70
660
460
1200
230
105
35
FXBW4-35/100
35
70
700
460
1200
230
105
35
FXBW4-66/70
66
70
900
720
1900
410
185
28
FXBW4-66/100
66
100
940
720
1900
410
185
28
FXBW4-110/70
110
70
1200
1000
3150
550
230
28
FXBW4-110/110
110
100
1240
1000
3150
550
230
28
FXBW4-220/100
220
100
2150
1900
6300
1000
395
28
FXBW4-220/160
220
160
2240
1900
6300
1000
28
FXBW4-330/160
330
160
2990
2700
10000
1495
600
28
