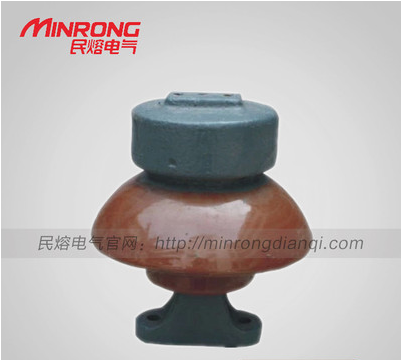

ZPD-10户外针式绝缘子

• 产品说明及使用方法：


  PD、ED、EX、G低压架空电力线路瓷绝缘子






  一、概述

      用于直流或工频交流额定电压低于1000V的架空电力线路中，作绝缘和固定导线用。按其结构型式分为低压针式绝缘子、低压蝶式绝缘子、低压线轴式绝缘子。其安装使用地点的周围环境温度为-40℃~+40℃，海拔不超过1000m。


  二、技术标准

      JB/T 10585.1-2006 《低压电力线路绝缘子 第1部分：低压架空电力线路绝缘子》


  三、型号说明

  针式：
      PD——低压线路针式绝缘子；
      "－"后数字为形状尺寸序数，"1"为尺寸最大的一种；
      T、M、W——安装连接形式代号，T表示铁担直脚，M表示木担直脚，W表示弯脚。
  蝶式：
      ED——低压线路蝶式绝缘子；
      "－"后数字为形状尺寸序数，"1"为尺寸最大的一种。
  线轴式：
      EX——低压线轴式绝缘子；
      "－"后数字为形状尺寸序数，"1"为尺寸最大的一种。


  四、外形技术参数





  低压针式绝缘子技术参数表



  产品 型号	图 号	主要尺寸mm										瓷件机械 破坏强度 不小于 kN	工频电压 不小于 kV		重量 kg
  		H	H1	h	h1	h2	D	d1	d2	R	R1		干闪	湿闪
  PD-1T	1	145	80	80	50	35	80	50	16	10	10	8	35	15	0.8
  PD-1M	1	220	80	80	50	110	80	50	16	10	10	8	35	15	0.92
  PD-2T	1	125	69	66	45	35	70	44	12	8	8	5	30	12
  PD-2M	1	195	69	66	45	105	70	44	12	8	8	5	30	12
  PD-2W	2	155	72	66	45	55	70	44	12	8	8	5	30	12



  低压蝶式绝缘子技术参数表



  产品 型号	图 号	主要尺寸mm							瓷件机械破坏强度 不小于kN	工频电压 不小于kV		重量 kg
  		H	h	D	d	d1	d2	R		干闪	湿闪
  ED-1	3	90	46	100	95	50	22	12	12	22	10	0.8
  ED-2	3	75	38	80	75	42	20	10	10	18	9	0.5
  ED-3	3	65	34	70	65	36	16	8	8	16	7	0.25
  ED-4	3	50	26	60	55	30	16	6	5	14	6



  低压线轴式绝缘子技术参数表



  产品 型号	图 号	主要尺寸mm						瓷件机械破坏强度 不小于kN	工频电压 不小于kV		重量 kg
  		H	h	D	d1	d2	R		干闪	湿闪
  EX-1	4	90	45	85	55	22	12	15	22	9
  EX-2	4	75	37.5	70	45	20	10	12	18	8
  EX-3	4	65	32.5	65	40	16	8	10	16	6
  EX-4	4	50	25	55	35	16	6	7	14	5







  低压鼓形(瓷珠)绝缘子技术参数表



  型号	图号	H	h	h1	D	d1	d2	R
  G-25	5	25	15	3	22	16	7	3
  G-38	5	38	25	3	30	20	8	5
  G-50	5	50	35	4	36	24	9	6
  G-60	5	60	40	5	45	30	10	7.5
  GK-50	6	50	35	-	35	24	-	6
