一、概述
产品
产品
产品
用于直流或工频交流额定电压低于1000V的架空电力线路中，作绝缘和固定导线用。按其结构型式分为低压针式绝缘子、低压蝶式绝缘子、低压线轴式绝缘子。其安装使用地点的周围环境温度为-40℃~+40℃，海拔不超过1000m。
二、技术标准
JB/T 10585.1-2006 《低压电力线路绝缘子 第1部分：低压架空电力线路绝缘子》
三、型号说明
针式：
PD——低压线路针式绝缘子；
“－”后数字为形状尺寸序数，“1”为尺寸最大的一种；
T、M、W——安装连接形式代号，T表示铁担直脚，M表示木担直脚，W表示弯脚。

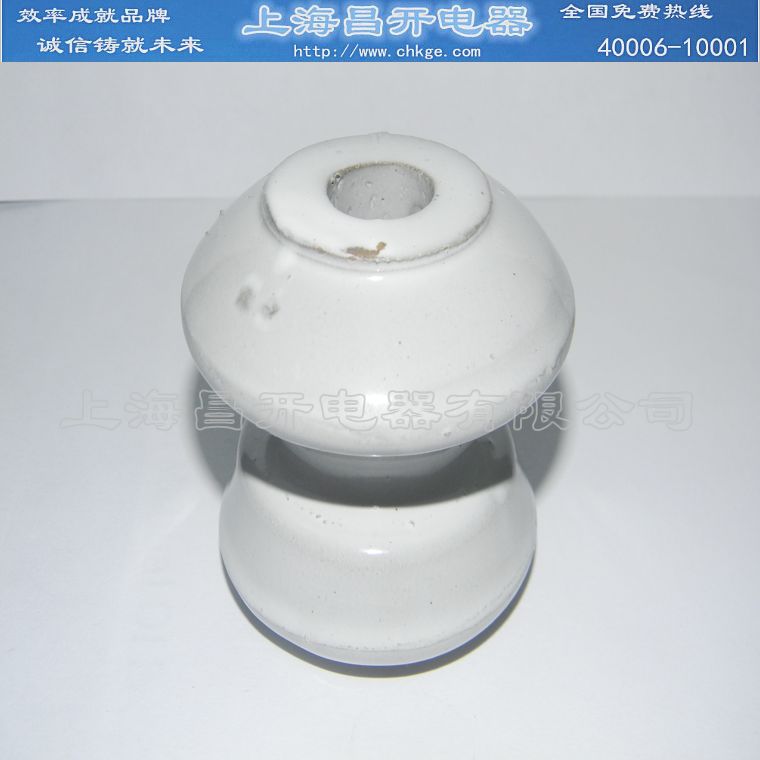

蝶式：
ED——低压线路蝶式绝缘子；
“－”后数字为形状尺寸序数，“1”为尺寸最大的一种。
线轴式：
EX——低压线轴式绝缘子；
“－”后数字为形状尺寸序数，“1”为尺寸最大的一种。
四、外形技术参数
低压针式绝缘子技术参数表
型号
图
号
主要尺寸 mm
瓷件机械
破坏强度
不小于
kN
工频电压
不小于
kV
重量
kg
H
H1
h
h1
h2
D
d1
d2
R
R1
干闪
湿闪
PD-1T
1
145
80
80
50
35
80
50
16
10
10
8
35
15
0.8
PD-1M
1
220
80
80
50
110
80
50
16
10
10
8
35
15
0.92
PD-2T
1
125
69
66
45
35
70
44
12
8
8
5
30
12
PD-2M
1
195
69
66
45
105
70
44
12
8
8
5
30
12
PD-2W
2
155
72
66
45
55
70
44
12
8
8
5
30
12
低压蝶式绝缘子技术参数表
型号
图
号
主要尺寸 mm
瓷件机械破坏强度
不小于 kN
工频电压 不小于 kV
重量
kg
H
h
D
d
d1
d2
R
干闪
湿闪
ED-1
3
90
46
100
95
50
22
12
12
22
10
0.8
ED-2
3
75
38
80
75
42
20
10
10
18
9
0.5
ED-3
3
65
34
70
65
36
16
8
8
16
7
0.25
ED-4
3
50
26
60
55
30
16
6
5
14
6
低压线轴式绝缘子技术参数表
型号
图
号
主要尺寸 mm
瓷件机械破坏强度
不小于 kN
工频电压 不小于 kV
重量
kg
H
h
D
d1
d2
R
干闪
湿闪
EX-1
4
90
45
85
55
22
12
15
22
9
EX-2
4
75
37.5
70
45
20
10
12
18
8
EX-3
4
65
32.5
65
40
16
8
10
16
6
EX-4
4
50
25
55
35
16
6
7
14
5
