供应LED电池电量显示板
适用范围：配套两串锂电池组，三串锂电池和四串锂电池
特点：
■ 五段LED静态显示
■ 无静态电流
■ 自动延时关闭
LED电量显示板主要参数：
最大输入电压：MAX. 20.0V
第一格启动电压：TYP. 9.5V (电源指示)
第二格启动电压：TYP. 14.1V
第三格启动电压：TYP. 14.5V
第四格启动电压：TYP. 15.3V
第五格启动电压：TYP. 15.9V
触发延时时间：TYP. 3S
静态功耗：TYP. 0uA
工作温度：TYP. -20℃--- +70℃
电路尺寸：79.7mm*7.0mm*3.2mm
功能描述
1、将此显示电路与电池组正确连接；
2、电池组处于放电、充电或静置状态时，触发DISP开关，LED显示实时电池组容量，第一段为电源指示，表示触发有效，容量在0%---20%时，显示两段LED，容量在20%-50%时，显示三段LED，容量在50%-80%时，显示四段LED，容量在80%-100%时显示五段LED；

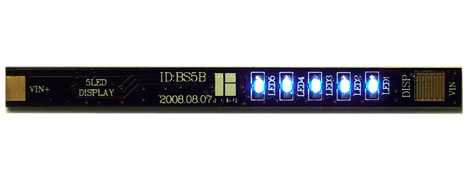

产品图片
