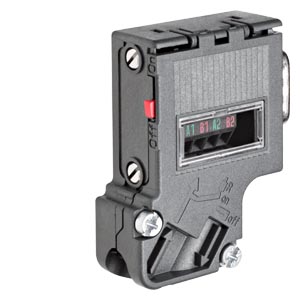

西门子接头6ES7972-0BA41-0XA0
我公司大量现货供应，价格优势，品质保证，德国原装进口
提供有各种类型的总线连接器，可优化用于连接的设备：
这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。
产品分类编辑
上传程序的时候，PLC不会进入停止状态，也不会影响设备正常运转，相反下载程序的时候最好设备不要运行，西门子官方资料上要求下载程序，PLC要拨到“STOP"状态下下载程序。
发现问题：
1、具体应调用S7的PID中的哪些功能块。直接在OB1里边调用FB41，不知可否。
2、PID标准块FB41的输入输出参数如何整定，PV_PER、SP_INT、PV_IN有何区别。
3、GAIN、TI、TD如何整定。
4、MAN_ON、PVPER_ON怎么用，是直接在FB41的输入端写吗？
原理上，PID的调节节奏应该与其采样周期一致，这是数学模型应与物理过程一致的要求。这也就是FB41要在OB35中周期调用且OB35的周期要与FB41采样周期一致的原因。
当然，在OB1或其他FC、FB中调用FB41也是可以的，此时最好将OB1参数区中扫描周期作为FB41的采样周期。
本人在管道恒流恒压的PID过程控制中，也曾在FC中无条件连续调用FB41，PID效果也还令人满意。我个人认为，精度要求不高的应用中，简单调用也是可以的。
FB41参数的设置很灵活，可根据自己的习惯或应用的方便选择。下面是一种方式。
MAN_ON ：激活PID手动调节给定值MAN的使能位，可用PID手自动转换位来触发。
PVPER_ON ：是PID输入输出参数“PERIPHERAL化”的使能位，即将参数看成0~27648之间的整数。换个说法，就是PID的反馈值直接取自相应AIW通道，而PID输出则直接给出到AQW通道。参数整定由FB41完成。可用调节装置的启动标志来触发本位。
MAN ：PID手动调节给定值，当“MAN_ON=1”时有效。
CYCLE ：采样周期。根据物理量变化快慢定，一般要求与FB41执行的周期一致。
SP_INT：PID的设定值。注意设定值与反馈值的单位一致。为了避免错误，建议将SP_INT转换为-100.0~100.0%之间无量纲的百分数，输入到FB41时，注意只取百分号之前的数即可。
PV_PER：PID过程的反馈值，直接取自反馈量的AIW通道的A/D码。仅在“PVPER_ON =1”时有效。
GAIN：比例系数。
TI：积分时间。
TD：微分时间。
LMN_PER：PID的调节输出，直接对应调节输出AQW通道。
设置了上述参数，基本的PID调节就可以实现了。根据需要再完善其他参数的设置，比如死区的设定等。
利用STEP7中的PID赋值工具可形象快捷地完成参数设置，结果直接存入相应背景数据块，FB41调用时无须再赋值。
遇到的问题：
我用s7-300（cp341）与MM440的com口（29 30）通讯控制变频器
2个PZD，4个PKW具体参数设置如下：
P003=3;P700=5;P1000=5;P2011=1;P2012=2;P2013=4;其他参数采用工厂设置。
仿照USS-S7中的例程进行编程；但是只能向变频器发送PZD参数(控制字1和主设定值)，但不能返回任何参数。CP341的指示灯只显示不断发送，接受灯不亮。
在数据块dbnd（DB100）中的DBW6（通讯状态字）的值为0200;DBW8（通讯故障字）的值为0080；不知是什么意思？
CP341（RS422/485）采用（RS485）ASCII码协议。CP341如果采用手册中的接线方式（11+，4-）则cp341的接收发送灯同时亮，但是不能进行数据传输；如果接线为（9+，2-）则出现前述情况，即只能向变频器发送PZD参数(控制字1和主设定值)，但不能返回任何参数。
解决问题：
如果只接了9、2的话，现象则说明你的参数设置没有问题。在4线方式下，9、2是发送端。11、4是接受端，没有接线自然没有数据返回。
对MM440应该用2线方式，接线是
11（CP341）-----29（mm440）
4（CP341）-----30（mm440）
且2与4、9与11要短接，
此外，在PKW中你的任务识别标记ID和参数号要填对。
{心中有空间,梦想就有可能}
{西门子与客户携手,让关键所在,逐一实现}
联 系 人： 黄勇《黄工》 24小时联系手机： 13701633515
直线销售 电 话： 021-31660605 在 线 商 务 QQ： 77956468
德国制造 现货
全新原装 参数
质量保证 保修
价格优势 特价
西门子股份公司是全球电子电气工程领域的领先企业，创立于 1847 年，主要业务集中在工业、能源、医疗、基础设施与城市四大业务领域。西门子最早在中国开展经营活动可以追溯到 1872 年，当时西门子公司向中国出口了第一台指针式电报机。 140 多年来，西门子以其创新的技术、卓越的解决方案和产品坚持不懈地对中国的发展提供全面支持，并以出众的品质和令人信赖的可靠性、领先的技术成就、不懈的创新追求，确立了在中国市场的领先地位。西门子以其环保业务组合与创新解决方案全面投入到与中国的合作中，彰显了其致力于帮助中国实现可持续发展的坚定决心。公司见证了中国改革开放带来的巨大变化，同时也顺应时代潮流，不断积极进行自身的改革与发展。至今，西门子已在中国建立了 17 个研发中心、 73 家运营企业 * 和 65个地区办事处。西门子遍及中国的业务组织及区域总经理和省级总经理使公司更好地把握市场脉搏、了解本地信息、更加快速高效的满足客户的需求。
可编程控制器是由现代化生产的需要而产生的，可编程序控制器的分
西门子PLCS7-200系列西门子PLCS7-200系列
类也必然要符合现代化生产的需求。
一般来说可以从三个角度对可编程序控制器进行分类。其一是从可编程序控制器的控制规模大小去分类，其二是从可编程序控制器的性能高低去分类，其三是从可编程序控制器的结构特点去分类。
控制规模
可以分为大型机、中型机和小型机。
西门子PLCS7-300系列西门子PLCS7-300系列
小型机: 小型机的控制点一般在256点之内,适合于单机控制或小型系统的控制。
西门子小型机有S7-200：处理速度0.8~1.2ms ；存贮器2k ；数字量248点；模拟量35路 。
中型机:中型机的控制点一般不大于2048点,可用于对设备进行直接控制，还可以对多个下一级的可编程序控制器进行监控，它适合中型或大型控制系统的控制。
西门子中型机有S7-300：处理速度0.8~1.2ms ；存贮器2k ；数字量1024点；模拟量128路 ；网络PROFIBUS；工业以太网；MPI。
大型机：大型机的控制点一般大于2048点,不仅能完成较复杂的算术运
西门子PLCS7-400系列西门子PLCS7-400系列
算还能进行复杂的矩阵运算。它不仅可用于对设备进行直接控制，还可以对多个下一级的可编程序控制器进行监控。
西门子大型机有S7-400 ：处理速度0.3ms / 1k字；
存贮器512k ；I/O点12672；
控制性能
可以分为高档机、中档机和低档机。
低档机
这类可编程序控制器，具有基本的控制功能和一般的运算能力。工作速度比较低，能带的输入和输出模块的数量比较少。
比如，德国SIEMENS公司生产的S7-200就属于这一类。
中档机
这类可编程序控制器，具有较强的控制功能和较强的运算能力。它不仅能完成一般的逻辑运算，也能完成比较复杂的三角函数、指数和PID运算。工作速度比较快，能带的输入输出模块的数量也比较多，输入和输出模块的种类也比较多。
比如，德国SIEMENS公司生产的S7-300就属于这一类。
高档机
这类可编程序控制器，具有强大的控制功能和强大的运算能力。它不仅能完成逻辑运算、三角函数运算、指数运算和PID运算，还能进行复杂的矩阵运算。工作速度很快，能带的输入输出模块的数量很多，输入和输出模块的种类也很全面。这类可编程序控制器可以完成规模很大的控制任务。在联网中一般做主站使用。
比如，德国SIEMENS公司生产的S7-400就属于这一类。
结构
整体式
整体式结构的可编程序控制器把电源、CPU、存储器、I/O系统都集成
plc结构plc结构
在一个单元内，该单元叫做作基本单元。一个基本单元就是一台完整的PLC。
控制点数不符合需要时，可再接扩展单元。整体式结构的特点是非常紧凑、体积小、成本低、安装方便。
组合式
组合式结构的可编程序控制器是把PLC系统的各个组成部分按功能分成
plc组合plc组合
若干个模块，如CPU模块、输入模块、输出模块、电源模块等等。其中各模块功能比较单一，模块的种类却日趋丰富。比如，一些可编程序控制器，除了－些基本的I/O模块外，还有一些特殊功能模块，像温度检测模块、位置检测模块、PID控制模块、通讯模块等等。组合式结构的PLC特点是CPU、输入、输出均为独立的模块。模块尺寸统一、安装整齐、I/O点选型自由、安装调试、扩展、维修方便。
叠装式
叠装式结构集整体式结构的紧凑、体积小、安装方便和组合式结构的I/O点搭配灵话、安装整齐的优点于一身。它也是由各个单元的组合构成。其特点是CPU自成独立的基本单元（由CPU和一定的I/O点组成），其它I/O模块为扩展单元。在安装时不用基板，仅用电缆进行单元间的联接，各个单元可以一个个地叠装。使系统达到配置灵活、体积小巧。
西门子工业业务领域作为全球领先供应商之一，为工业客户提供创新环保的产品与解决方案。凭借完整的自动化技术与工业软件、扎实的行业市场专业知识以及以技术为基础的服务，工业业务领域帮助客户提高生产力、效率和灵活性。西门子工业业务领域能够提供全球独一无二的自动化技术、工业控制和驱动技术以及工业软件，能够满足生产企业的所有需求，涵盖整个价值链——从产品设计和开发，到产品生产、销售和服务。同时，还能针对客户特有的市场和需求，提供专门的综合定制服务，以使客户获益最大化。通过采用先进的软件和自动化技术，能够缩短产品投放市场时间高达50%，同时大幅降低生产企业的能源和污水处理成本。因此，凭借其节能产品和解决方案，西门子工业业务领域能够大大提高客户的市场竞争力，并为环境保护事业做出重要贡献。工业业务领域由工业自动化集团、驱动技术集团、客户服务集团以及冶金技术部构成。
用STEP7上传程序的过程，PLC会自动进入停止状态吗？
STEP7在实际应用中IW和PIW的区别
对于没有相应的映像缓冲区的输入地址，一定采用PIW指令，而一般外设输入地址，都是没有映像缓冲区的。对于有映像缓冲区的输入地址，一般使用IW，表示取映像缓冲区内数据，但也可用PIW，表示直接取地址内的数据而非映像缓冲区的数据，相当于立即读取。对于输出亦是如此。
西门子S7-300PID的FB41CONT_C功能及参数设定
现用到西门子S7-300（CPU315）做整流系统的PID控制，具体是由AI模块输入4-20MA信号（既A柜/B柜饱和电抗器控制电流信号反馈和机组A柜/B柜直流电流信号反馈），通过CPU调用PID功能块，实现自动闭环控制，最后由AO模块输出一个4-20MA的信号给稳流系统（既A柜/B柜电流给定反馈）。
