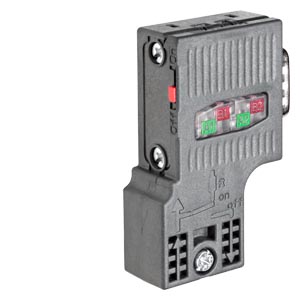

西门子接头6ES7972-0BA52-0XA0

DP 接头, 90 度出线, 不带 PG 接口, 快连式

                             {心中有空间,梦想就有可能}
                  {西门子与客户携手,让关键所在,逐一实现}
    联   系   人： 黄勇《黄工》   24小时联系手机：  13701633515

    直线销售 电 话： 021-31660605    在 线 商 务 QQ：  77956468
德国制造 现货
全新原装 参数
质量保证 保修
价格优势 特价
我公司大量现货供应，价格优势，品质保证，德国原装进口

西门子股份公司创立于1847年，是全球电子电气工程领域的领先企业。西门子自1872年进入中国，140余年来以创新的技术、卓越的解决方案和产品坚持不懈地对中国的发展提供全面支持，并以出众的品质和令人信赖的可靠性、领先的技术成就、不懈的创新追求，确立了在中国市场的领先地位。2014年（2013年10月1日至2014年9月30日），西门子在中国的总营收达到64.4亿欧元，拥有超过32000名员工。西门子已经发展成为中国社会和经济不可分割的一部分，并竭诚与中国携手合作，共同致力于实现可持续发展。[1]
2014年9月，西门子股份公司和博世集团达成协议：罗伯特·博世公司将收购西门子所持有的合资企业博世和西门子家用电器集团（简称博西家电）50%的股份，交易完成后博西家电将成为博世集团的全资子公司，西门子彻底退出家电领域。出售家电业务正是西门子专注于电气化、自动化和数字化战略的体现之一

• 用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆
• 安装方便
• FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间
• 集成端接电阻 (6ES7 972-0BA30-0XA0 中不具有)
• 通过带 Sub-D 接口的连接器可以连接编程器，无需额外安装网络节点

西门子自动化编程软件的安装顺序问题

 下面是一个读者发给我的邮件：
    我是一名刚参加工作的siemensHMI的初学者，我在金书网买了您的S7-200编程及应用和西门子人机界面，您的书通俗易懂，光盘中资料例题齐全，对我的自学帮助很大。学习人机界面时，STEP 7和WinCC flexible的集成出现以下问题：因为书未到，我先从网上下载和安装了WinCC flexible，将它卸载后可能程序没有卸载干净。然后安装step7，再装WinCC flexible 2008。在STEP 7中生成的项目执行菜单命令insert new object-simatic HMI station（插入新的对象-HMI站点），不能生成HMI站点。
    这个问题有什么补救方法？是否需重装系统？在别人的计算机上先装STEP 7，再装WinCC flexible 2008，STEP 7和HMI的集成正常，可以生成HMI站。
    下面是我的答复：
    一定要先安装STEP 7，然后再安装WinCC flexible。用普通方法不容易卸载干净西门子的软件，可以试用360卫士的强力卸载功能。实在不行只有重装操作系统，然后再安装STEP 7和WinCC flexible。

西门子S7-200PLC自由口通讯的实现及应用设计

1  引言
    为了达到和通讯协议已知的控制设备进行数据交换，以提高自动化控制系统的灵活性，很多plc制造商都相继的开发出了方便、灵活的自由口通讯方式，例如三菱公司的fx2系列plc， omron公司的cjm1系列的plc， 西门子公司的s7-200系列plc等都提供了自由口通讯模式。自由口通讯是指plc提供了串行的通讯硬件，和用于定制通讯协议的相关指令，在控制系统中，当要和plc连接的控制设备的通讯协议已知时，可以在plc中进行编程定制通讯协议，和控制设备进行数据通讯。本文主要介绍西门子s7-200的自由口和计算机的串口进行的通讯，计算机中采用visual basic进行编程，从而实现计算机与可编程控制器的直接控制。该通讯方式具有效率高、容易实现、通讯硬件简单、容易配置等特点在工业控制领域中被广泛应用。

2  s7-200通讯指令及特殊字节
    采用自由口通讯方式时，s7-200上的rs485口完全由用户控制，可以与任何协议已知的设备进行通讯，在这种情况下通讯协议完全由用户制定，为此，s7-200提供了用于进行通讯协议定制的特殊标志位以及相关的通讯指令。
2.1 特殊标志字节
    s7-200用于自由口通讯模式定义的特殊标志字节有smb30和smb130，smb30用于s7-200的端口0的通讯，smb130用于s7-200的端口1的通讯，两者的格式一样，下面我们以smb130为例，介绍其组成。smb130各位的含义如下：

    pp：两位用于选择通讯的校验方式  当这两位的组合是：
    00无校验  01 偶校验  10 无校验  11 奇校验
    d：这一位用于选择通讯的数据位数  d=1时7个数据位，d=0时8个数据位
    bbb：用于选择自由口通讯是的波特率，这三位的组合和通讯波特率的关系如下：
    000 ——38400bps
    001 ——19200bps
    010 ——9600bps
    011 ——4800bps
    100 ——2400bps
    101 ——1200bps
    110 —— 600  bps
    111 —— 300  bps
    mm: 用于通讯协议的选择，当这两位的组合是：
    00  ppi从站模式   01 自由口通讯模式  10  ppi主站模式
2.2 接收信息的状态字节
    s7-200在自由口通讯时用于接受信息的状态有smb86和smb186，smb86用于s7-200的端口0的通讯，smb186用于s7-200的端口1的通讯，两者的格式一样，下面我们以smb186为例，介绍其组成。smb186各位的含义如下：

    n=1时：表示禁止接收信息
    r=1时：表示接收信息结束
    e=1时：表示收到结束字符
    t=1时：表示接收信息超时错误
    c=1时：表示接收信息字符超长错误
    p=1时：表示接收信息奇、偶校验错误
2.3 接收信息的控制字节
    s7-200在自由口通讯时用于接受信息的控制字节有smb87和smb187，smb87用于s7-200的端口0的通讯，smb187用于s7-200的端口1的通讯，两者的格式一样，下面我们以smb187为例，介绍其组成。smb187各位的含义如下：

    en=0时：禁止接收信息
    en=1时：允许接收信息
    sc=0时：不使用起始字符开始
    sc=1时：使用起始字符做为接收信息的开始
    ec=0时：不使用结束字符结束
    ec=1时：使用结束字符做为接收信息的结束
    il=0时：不使用空闲线检测
    il=1时：使用空闲线检测
    c/m=0时：定时器是字符定时器
    c/m=1时：定时器是信息定时器
    tmr=0时：不使用超时检测
    tmr=1时：使用超时线检测
    bk=0时：不使用中断检测
    bk=1时：使用中断检测
2.4 其它和自由口通讯有关的特殊字节(见表1)

2.5 自由口通讯的指令
    (1) 发送指令xmt 其指令格式如图所示：

    发送指令用于激活发送数据缓冲区tbl中的数据，数据格式如下所示，数据缓冲区中的第一个数据是指定要发送的数据的总字节数，最大为255个，从第二个数据开始是依次要发送的数据。port指定用于发送的端口，在发送完缓冲区中的最后一个数据时产生中断事件。
    (2) 发送指令rcv其指令格式如图所示：

    接收指令rcv 用于从指定的端口接收数据，并将接收到的数据存储与其参数tbl所指定的缓冲区内，缓冲区的第一个字节指示接收到的字节数量，第二个字节指示接收的起始字符，最后一个字节指示的是结束字符，起始字符和结束字符之间的是接收到的数据，同发送缓冲区一样，接收缓冲区的最大数量也是255个字节。

S7-200计数器断电保持怎样设置？

请问计数器断电保持怎样设置，断电能保持多长时间？

答：1、应用S7-200时，可以选用以下几种数据保持方法：
CPU的内置超级电容，断电时间不太长时，可以为数据和时钟的保持提供电源缓冲
在CPU内部靠一个超级电容，在掉电后为RAM存储器提供电源缓冲，保存时间可达几天之久。
CPU上可以附加电池卡，与内置电容配合，长期为时钟和数据保持提供电源 ：
、设置系统块，在CPU断电时自动保存M区中的14个字节数据
、在数据块中定义不需要更改的数据，下载到CPU内可以永久保存
、用户编程使用相应的特殊寄存器功能，将数据写入EEPROM永久保存
2、S7-200 CPU的以下数据空间属于RAM存储区：
变量存储区（V）：可以按位、字节、字或双字来存取V 区数据 ；
位存储区（M）：可以按位、字节、字或双字来存取M区数据 ；
定时器存储区（T）：用于时间累计，分辨率分为1ms、10ms、100ms三种 ；
计数器存储区（C）：用于累计其输入端脉冲电平由低到高的次数。CPU提供了三种类 型的计数器：一种只能增计数；一种只能减计数；另外一种既可 以增计数，又可以减计数。
3、S7-200系统中用到了三种存储器件：
RAM： 易失性的存储器，失去电源供应后，其中保存的数据会丢失。S7-200 CPU中的RAM由超级电容＋外插电池卡提供电源缓冲。RAM保存V、M、T（定时器）、C（计数器）等各数据区的内容，在CPU失电后的表现由用户在系统块“数据保持”页中设置
EEPROM：非易失的电可擦除存储器，保存数据不需要供电，并且可以改写其内容。上述RAM数据区中有的部分与EEPROM中的区域一一对应。用户程序也永久保存在程序EEPROM区中
外插存储卡：非易失的存储器。用来保存用户程序、数据记录（归档）、配方数据，以及一些其他文件等
