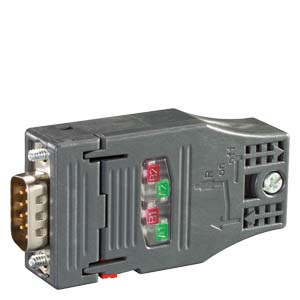

可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。

通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0XA0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。

必须在 PROFIBUS 网段的两端进行这种连接。

提供有各种类型的总线连接器，可优化用于连接的设备：

• 总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbit/s，带集成的总线端接电阻
• 带垂直电缆引出线的总线连接器（90°）；

这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。

• 有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率最大为 1.5 Mbit/s，无集成的总线端接电阻。
• PROFIBUS 快速连接 RS485 总线接头（90°或 180°电缆引出线），传输速率最大为 12Mbit/s，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）。

火力发电集团主要为火力发电提供高效的产品和解决方案，集团业务范围覆盖燃气轮机、蒸汽轮机、发电机乃至整个电厂的交钥匙工程，还为各种类型的电厂提供仪表和控制系统。此外，燃料气化、燃烧后碳捕集以及储能系统这些产品更加丰富了集团的业务范围。

西门子为上海申能临港燃机发电有限公司提供了蒸汽轮机关键部件、创新的 SPPA-3000 控制系统、技术服务以及长期服务合同。其中，四号机组的出力达 430.69 兆瓦，热耗率为 6030.9 千焦/千瓦时，发电效率达 59.7%，代表着目前国内 F 级燃机性能的最高水平。由于其出色的表现，该项目荣获“2012 年亚洲电力奖年度最佳燃气发电项目金奖”。

西门子气化技术秉承西门子一贯的满足全球客户需要的传统。高在线率、较低的项目生命周期内运营成本和处理多种物料的能力是西门子燃料气化技术保持领先地位的主要驱动力。随着世界范围内对环境保护的日益重视，气化项目由于能够助力建设低排放、可进行CO 2封存的环保工厂，而成为有吸引力的解决方案。2011 年 7 月，西门子成功赢得订单，为新疆伊犁的一个煤气化工厂提供 8 台热功率达 500 兆瓦/台的气化炉。
风力发电集团是世界领先的供应商，能够为海上、陆上及沿海风电项目提供先进的风力发电解决方案。

为了加强区域合作、贴近客户需求，自 2011 年 10 月起，风力发电集团实施了区域化的业务机构设置。风力发电集团的亚太区总部位于上海，设有生产工厂、研发中心，约 600 名员工。

2011 年 6 月，西门子能源风力发电集团和上海电气集团共同赢得中国海上风电市场的第一份订单，为江苏如东海上示范项目提供 21 台风力发电机组，总装机容量为 50 兆瓦。这标志着西门子在帮助中国实现可持续发展的进程中又一个新的里程碑。该海上风电示范项目已于2012 年 5 月投入运营。
详细介绍编辑

1．SIMATIC S7-200 PLC S7-200 PLC是超小型化的PLC，它适用于各行各业，各种场合中的自动检测、监测及控制等。S7-200 PLC的强大功能使其无论单机运行，或连成网络都能实现复杂的控制功能。 S7-200PLC可提供4个不同的基本型号与8种CPU可供选择使用。

2．SIMATIC S7-300 PLC S7-300是模块化小型PLC系统，能满足中等性能要求的应用。各种单独
西门子PLC之S7家族西门子PLC之S7家族

的模块之间可进行广泛组合构成不同要求的系统。与S7-200 PLC比较，S7-300 PLC采用模块化结构，具备高速（0.6~0.1μs）的指令运算速度；用浮点数运算比较有效地实现了更为复杂的算术运算；一个带标准用户接口的软件工具方便用户给所有模块进行参数赋值；方便的人机界面服务已经集成在S7-300操作系统内，人机对话的编程要求大大减少。SIMATIC人机界面（HMI）从S7-300中取得数据，S7-300按用户指定的刷新速度传送这些数据。S7-300操作系统自动地处理数据的传送；CPU的智能化的诊断系统连续监控系统的功能是否正常、记录错误和特殊系统事件（例如：超时，模块更换，等等）；多级口令保护可以使用户高度、有效地保护其技术机密，防止未经允许的复制和修改；S7-300 PLC设有操作方式选择开关，操作方式选择开关像钥匙一样可以拔出，当钥匙拔出时，就不能改变操作方式，这样就可防止非法删除或改写用户程序。具备强大的通信功能，S7-300 PLC可通过编程软件Step 7的用户界面提供通信组态功能，这使得组态非常容易、简单。S7-300 PLC具有多种不同的通信接口，并通过多种通信处理器来连接AS-I总线接口和工业以太网总线系统；串行通信处理器用来连接点到点的通信系统；多点接口（MPI）集成在CPU中，用于同时连接编程器、PC机、人机界面系统及其他SIMATIC S7/M7/C7等自动化控制系统。

3． SIMATIC S7-400 PLC S7-400 PLC是用于中、高档性能范围的可编程序控制器。 S7-400 PLC采用模块化无风扇的设计，可靠耐用，同时可以选用多种级别（功能逐步升级）的CPU，并配有多种通用功能的模板，这使用户能根据需要组合成不同的专用系统。当控制系统规模扩大或升级时，只要适当地增加一些模板，便能使系统升级和充分满足需要。



4工作原理编辑

当PLC投入运行后，其工作过程一般分为三个阶段，即输入采样、用户程序执行和输出刷新三个阶段。完成上述三个阶段称作一个扫描周期。在整个运行期间，PLC的CPU以一定的扫描速度重复执行上述三个阶段。

输入采样

在输入采样阶段，PLC以扫描方式依次地读入所有输入状态和数据，并将它们存入I/O映象区中的相应得单元内。输入采样结束后，转入用户程序执行和输出刷新阶段。在这两个阶段中，即使输入状态和数据发生变化，I/O映象区中的相应单元的状态和数据也不会改变。因此，如果输入是脉冲信号，则该脉冲信号的宽度必须大于一个扫描周期，才能保证在任何情况下，该输入均能被读入。

用户程序执行

在用户程序执行阶段，PLC总是按由上而下的顺序依次地扫描用户程序(梯形图)。在扫描每一条梯形图时，又总是先扫描梯形图左边的由各触点构成的控制线路，并按先左后右、先上后下的顺序对由触点构成的控制线路进行逻辑运算，然后根据逻辑运算的结果，刷新该逻辑线圈在系统RAM存储区中对应位的状态；或者刷新该输出线圈在I/O映象区中对应位的状态；或者确定是否要执行该梯形图所规定的特殊功能指令。

即，在用户程序执行过程中，只有输入点在I/O映象区内的状态和数据不会发生变化，而其他输出点和软设备在I/O映象区或系统RAM存储区内的状态和数据都有可能发生变化，而且排在上面的梯形图，其程序执行结果会对排在下面的凡是用到这些线圈或数据的梯形图起作用；相反，排在下面的梯形图，其被刷新的逻辑线圈的状态或数据只能到下一个扫描周期才能对排在其上面的程序起作用。

输出刷新

当扫描用户程序结束后，PLC就进入输出刷新阶段。在此期间，CPU按照I/O映象区内对应的状态和数据刷新所有的输出锁存电路，再经输出电路驱动相应的外设。这时，才是PLC的真正输出。

同样的若干条梯形图，其排列次序不同，执行的结果也不同。另外，采用扫描用户程序的运行结果与继电器控制装置的硬逻辑并行运行的结果有所区别。当然，如果扫描周期所占用的时间对整个运行来说可以忽略，那么二者之间就没有什么区别了。
