西门子PLC通讯插头
西门子PLC通讯插头 西门子通讯插头 西门子PLC插头 西门子DP通讯插头
《销售态度》：质量保证、诚信服务、及时到位！
《销售宗旨》：为客户创造价值是我们永远追求的目标！
《服务说明》：现货配送至全国各地含税（17%）含运费！
《产品质量》：原装正品，全新原装！
《产品优势》：专业销售 薄利多销 信誉好，口碑好，价格低，货期短，大量现货,服务周到
上海都乾自动化设备有限公司
联系人 ：颜欣（ 销售经理 ）
电话（Tel）：021-61992862
传真（Fax）：021-37653298
商务（ Q Q ）：283173607
24小时销售技术服务热线 ：18202138071
邮箱（Email）：283173607@qq.com
地址（Add）：上海市松江区乐都西路1455弄96号302
产品订货号

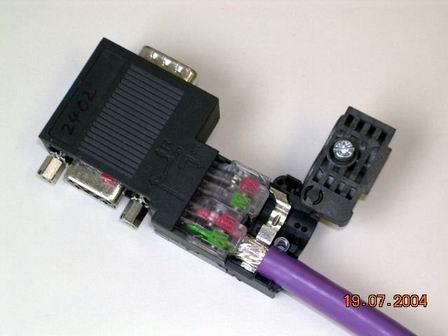

西门子接头简介
用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。
提供有各种类型的总线连接器，可优化用于连接的设备：
这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。
总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。
可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。
通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0XA0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。
必须在 PROFIBUS 网段的两端进行这种连接。
? 适合于应用
1) 适用于宽温度范围（-25 °C 至 +60 °C）并具有优异防恶劣环境性能（覆膜涂层）的 SIPLUS 模块
2)软总线电缆不适用于这种接头
3) S7-400:
总线接头
6ES7 972-0BA52-0XA0
6ES7 972-0BA60-0XA0
6GK1 500-0FC10
6GK1 500-0EA02
电缆引出线
90° 电缆出线
35° 电缆出线
180° 电缆出线
180° 电缆出线
传输速率
9.6 Kbit/s 到 12 Mbit/s
9.6 Kbit/s 到 12 Mbit/s
9.6 Kbit/s 到 12 Mbit/s
9.6 Kbit/s 到 12 Mbit/s
端接电阻
集成电阻器组合和隔离器的功能可使用一个滑触开关选择：
集成电阻器组合和隔离器的功能可使用一个滑触开关选择：
集成电阻器组合和隔离器的功能可使用一个滑触开关选择：
集成电阻器组合和隔离器的功能可使用一个滑触开关选择：
接口
9 针 Sub-D 插座
9 针 Sub-D 插座
9 针 Sub-D 插座
9 针 Sub-D 插座
所有设备的 4 个绝缘穿刺连接部件
所有设备的 4 个绝缘穿刺连接部件
所有设备的 4 个绝缘穿刺连接部件
4 个端子板用于
快速连接绝缘位移
√
√
√
X
电源
4.75 - 5.25 VDC
4.75 - 5.25 VDC
4.75 - 5.25 VDC
4.75 - 5.25 VDC
电流消耗
最大 5 mA
最大 5 mA
最大 5 mA
最大 5 mA
允许环境条件
0℃ - +60℃
0℃ - +60℃
0℃ - +60℃
0℃ - +60℃
–25 °C - +80 °C
–25 °C - +80 °C
–25 °C - +80 °C
–25 °C - +80 °C
最大 75 %，+25℃ 时
最大 75 %，+25℃ 时
最大 75 %，+25℃ 时
最大 75 %，+25℃ 时
设计
15.8 x 59 x 35.6
15.8 x 54 x 39.5
16 x 67 x 34.3
15 x 57 x 39
大约 50 g
大约 50 g
大约 40 g
大约 100 g
编程器接口
0BA52:X；0BB52：√
0BA60：X；0BB60：√
X
X
防护等级
IP20
IP20
IP20
IP20
UL 认证
√
√
√
X
用于 PLC
S7-200/-300/-400
?
?
C7-633 DP, C7-634 DP, C7-635, C7-636
?
?
S5-115U 至 S5-155U
?
?
I/O 站
ET 200M/ET 200B/ET 200L/ET 200S
?
?
编程器
PG 720/720C/PG 740/PG 760
?
?
接口
总线连接器
5.8以上
6GK1 905-6AA00
快速剥线工具
6ES7 972-0BA50-0XA0
快速连线网络接头（不带编程口）升级为6ES7972-0BA52-0XA0
6ES7 972-0BB50-0XA0
快速连线网络接头（带编程口）升级为6ES7972-0BB52-0XA0
6ES7 972-0BA12-0XA0
90度网络接头（不带编程口）
6ES7 972-0BB12-0XA0
90度网络接头（带编程口）
6ES7 972-0BA41-0XA0
35度网络接头（不带编程口）升级为：6ES7972-0BA42-0XA0
6ES7 972-0BB41-0XA0
35度网络接头（带编程口）升级为：6ES7972-0BB42-0XA0
6GK1 500-0EA02
无角度网络接头（不带编程口）
6GK1 500-0FC00
无角度快速连线网络接头（不带编程口）
西门子接头概述
西门子接头特性
当 DP 接口占用时，不能使用 MPI/DP 接口；
在分配了 IFM2 接口时，不能与 IFM1 接口结合使用
6ES7 972-0BB52-0XA0
6ES7 972-0BB60-0XA0
如果连接有电阻器，则引出总线是断开的。通过 FastConnect 系统的绝缘刺破技术进行连接
如果连接有电阻器，则引出总线是断开的。通过 FastConnect 系统的绝缘刺破技术进行连接
如果连接有电阻器，则引出总线是断开的。
通过 FastConnect 系统的绝缘刺破技术进行连接
如果连接有电阻器，则引出总线是断开的
FastConnect PROFIBUS 电缆
（FC 过程电缆除外）
FastConnect PROFIBUS 电缆
（FC 过程电缆除外）
FastConnect PROFIBUS 电缆
（FC 过程电缆除外）
最大 1.5 mm2 的布线
（必须来自数据终端设备）
