HYA53电缆 图样
HYA53电缆 图样
天津市电缆总厂第一分厂为您提供各种电缆型号：
矿用通信电缆：MHYA,MHYV,MHYAV,MHYVR,钢丝铠装：MHYA32,MHYV32,MHY32,屏蔽层：MHYBV,MHYAP,MHYVP,MHYVRP钢带铠装：MHYA22,MHYV22,MHYAP22,MHYVP22
市 内通信电缆: HYA, HYAC,HYAT,HYAP,HPVV HYV HJVV HYY ZRC-HYA铠装: HYA22, HYV22, HYAT22, HYY23, HYYT23, HYA23, HYAT23, HYA53, HYAT53充油:HYAT,HYAT22,HYAT53,HYAT23  RS485通讯电缆
矿用控制电缆:MKVV, MKVV22, MKVV32, MKVVRP,MKVVR,MKVVP2,MKVVP3
控制电缆:KVV,KVVP,KVV22,KVV32,KVVR,KVVP3,KVVP2,KVVP22
计算机电缆: DJYVP,ZR-DJYVP ,DJYVP2, ZR-DJYVP2, DJYVP2VP2,ZR-DJYVP2VP2 DJYVP3ZR-DJYVP3, DJVPV,DJVVP,DJYVP,
 DJYJVP,DJYPV,DJYJPV,DJVPVP,DJYPVP,DJYJPVP,JVV,JVVP，DJYPRV.

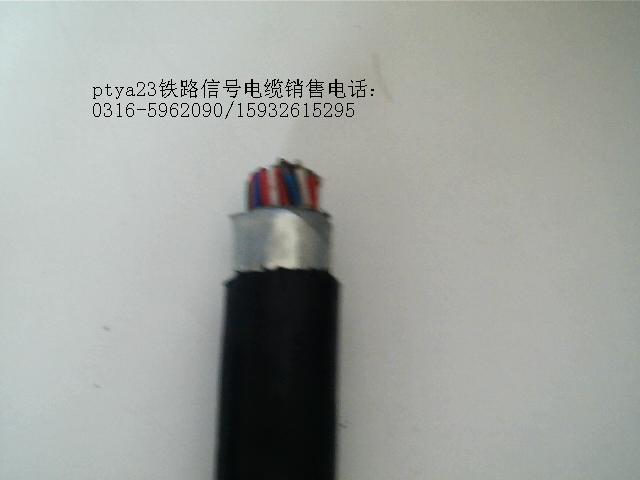

 铁路信号电缆 PTYAH, PTYA PZYA, PTYV, PTYY, PTY22, PTY23 ,（PZY02 PZY03 PZY23 PZY22）PTYA23, PTYA22, PTY23 ,PTY22, PTYAH23 ,PZYA23, PZYA22, PZY23, PZY22
同轴电缆型号规格SYV SYV22 ZR-SYV ZR-SYV22 SYY SYV23 ZR-SYY23 SYY23
SYV-50-17|SYV-50-15|SYV-50-12|SYV-50-9|SYV-50-7|SYV-50-5|SYV-50-3|SYV-50-2|SYV-75-

使用特性：

工作温度：一般型不超过70℃，型号后带105的最高不超过105℃。

最低环境温度：固定敷设-40℃非固定敷设-15℃

额定电压Uo/U：300/500V

最小弯曲半径：无铠装层电缆应不小于电缆外径的6倍 带铠装层电缆应不小于电缆外径的12倍

主要技术指标：

性能项目 单位 技术指标 聚乙烯绝缘 聚氯乙烯绝缘 20℃时绝缘电阻 任一线对导体间 MΩ· km 500 25 线对屏蔽间 1 1 工作电容（1kHz） 3型 pF/m 75 200 1和2 90 电容不平衡（1kHz） pF/M 1 / 电感电阻比 截面 μh/Ω 20 20 25 35 20 20 25 35 0.5mm2 0.75mm2 1.0mm2 1.5mm2

3|SYV-75-4|SYV-75-5|SYV-75-7|

电线电缆产品绝大多数是截面(横断面)形状完全相同(忽略因制造而产生的误差)、呈长条状的产品，这是由于在系统或设备中是作为构成线路或线圈而使用的特征所决定的。所以研究分析线缆产品的结构组成，只需从其截面来观察分析。
　　电线电缆产品的结构元件，总体上可分为导线、绝缘层、屏蔽和护层这四个主要结构组成部分以及填充元件和承拉元件等。根据产品的使用要求和应用场合，有的产品结构极为简单。如需订做电线电缆请至电:0316-5962090；15932615295或是发传真至:0316-5962900(自动)QQ:824598135发邮件请告之。
　　2.电缆材料
　　从某种意义上讲，电线电缆制造行业是一个材料精加工和组装的行业。一是材料用量巨大，线缆产品中的材料费用要占制造总成本的80-90%;二是所用材料的类别、品种非常多，性能要求特别高，如导体用铜，要求铜的纯度要在99.95%以上，有的产品要采用无氧高纯铜;三是材料的选用会对制造工艺、产品的性能以及使用寿命起到决定性的影响。
　　同时，电线电缆制造企业的效益也与材料的选用、加工和生产管理中能否科学地节省材料密切相关。
　　因此，在设计电线电缆产品时必须与材料的选用同时进行，一般采取选用几种材料，通过工艺和与性能筛选试验后确定。
　　线缆产品用材料按其使用部位与功能、可分为导电材料、绝缘材料、填充材料、屏蔽材料、护层材料等。但其中有些材料是几个结构件通用的。尤其是热塑性材料，如聚氯乙稀、聚乙烯等只要改变部分配方成份就可用在绝缘或护套上。
　　线缆产品制造中所用材料涉及的门类非常广泛，品种规格(牌号)特别多。
　　3.产品结构的名称与材料
　　(1) 导线：产品进行电流或电磁波信息传输功能的最基本的必不可少的主要构件。
　　主要材料：导线是导电线芯的简称，用铜、铝、铜包钢、铜包铝等导电性能优良的有色金属制成，以光导纤维作为导线。
　　有裸铜线、镀锡线;单支线、绞线;绞后镀锡线。
　　(2) 绝缘层：是包覆在导线外围四周起着电气绝缘作用的构件。即能确保传输的电流或电磁波、光波只沿着导线行进而不流向外面，导体上具有的电位(即对周围物体形成的电位差、即电压)能被隔绝，即既要保证导线的正常传输功能，又要确保外界物体和人身的安全。 导线与绝缘层是构成线缆产品(裸电线类除外)必须具备的两个基本构件。
　　主要材料：PVC、PE、XLPE、聚丙烯PP、氟塑料F，橡胶，纸，云母带
　　(3) 填充结构：很多电线电缆产品是多芯的，将这些绝缘线芯或线对成缆(或分组多次成缆)后，一是外形不圆整，二是绝缘线芯间留有很大空隙，因此必须在成缆时加入填充结构，填充结构是为了使成缆外径相对圆整以利于包带、挤护套。
　　主要材料：PP绳
　　(4)屏蔽：是一种将电缆产品中的电磁场与外界的电磁场进行隔离的构件;由的线缆产品在其内部不同线对(或线组)之间也需要相互隔离。可以说屏蔽层是一种“电磁隔离屏”。高压电缆的导体屏蔽和绝缘屏蔽是为了均化电场的分布。
　　主要材料：裸铜线、铜包钢线、镀锡铜线
　　(5)护层：当电线电缆产品安装运行在各种不同的环境中时，必须具有对产品整体，特别是对绝缘层起保护作用的构件，这就是护层。
　　因为要求绝缘材料具有优良的各种电绝缘性能，则必须要求材料的纯度极高、杂质含量极微;往往无法兼顾其对外界的保护能力，所以对于外界(即安装、使用场合和使用中的)各种机械力的承受或抵抗力、耐大气环境、耐化学药品或油类、对生物侵害的防止，以及减少火灾的危害等都必须由各种护层结构来承担。
　　主要材料：PVC、PE、橡胶、铝、钢带
　　(6) 抗拉元件：典型的结构是钢芯铝绞线、光纤光缆电缆等。总之，在近年来开发的特种细小、柔软型，同时要求多次弯、扭曲使用的产品中，抗拉元件起着主要的作用。
　　主要材料：钢丝
单位名称：天津市电缆总厂第一分厂

电缆 天联 牌；

计算公式 ：

成本计算公式

YJV成本价格计算公式

YJV铜芯电力电缆系列成本价格公式如下：

铜的重量X铜价计算：

丝径÷2=1.25X1.25X3.14

=平方数X丝的根数X0.89X当时铜价+10%的加工费。

橡套电缆的成本价格计算公式

平方X1.83=铜的重量X当时的铜价+橡胶的价格（重量X0.4元/斤）=成本价格+10%的加工费

电缆的价格=制造材料成本+固定费用+税收+业务费+利润

制造材料成本=材料成本*（1+材料消耗）（材料成本即为理论计算出来的值）

固定费用根据各个公司的情况有所不同，一般包括生产工资、管理工资、水电费、修理费、折旧费、房租费、运输费用

载流量计算公式

估算口诀

二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：本节口诀对各种绝缘线（橡皮和塑料绝缘线）的载流量（安全电流）不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。

SYV-75-9|SYV-75-12|SYV-75-15|SYV-75-17|SYV-100-7|
耐高温氟塑料绝缘氟塑料护套电缆电线KFF AFF KHF46F22 KHF46F32 KHF46FP2 KHF46FP KHF46F KHF46FRP

同时我厂可根据客户需要订制不同型号电线电缆.欢迎新老客户咨询洽谈
销售电话0316-5962090   15932615295  13172178225
传真    0316-5962900
销售经理  毕兆安
