高压接地线 10kV接地线规格

高压接地线 10kV接地线规格

石家庄安科电气有限公司生产的高压接地线均有检测报告和合格证。

咨询：180-0321-9579

产品详情请访问：sjzanke.com

1．高压接地线概述：

（1）高压接地线作用：

高压接地线是用于线路和变电施工，为防止临近带电体产生静电感应触电或误合闸时保证安全之用。

（2）高压接地线结构：

高压接地线由接地棒、导线夹，接线端子、短路线、接地线、接地瑞子、接地夹组成。

（3）高压接地线制作工艺：

高压接地线的导线夹、接地夹是采用优质铝合金压铸成形；接地棒采用环氧树脂彩色管，绝缘性能好，强度高、重量轻、色彩鲜明、外表光滑；接地软铜线采用多股优质软铜线绞合而成，并外覆柔软、耐高温的透明绝缘护层，可以防止使用中对接地铜线的磨损，铜线达到疲劳度测试需求，确保作业人员在操作中的安全。高压接地线 10kV接地线规格

2．高压接地线的分类及简述

接地线按照使用环境可以分为：室内母排型接地线和室外线路型接地线。

室内母排型高压接地线：

（1）平口螺旋式10kV接地线

产品类型： 螺旋压紧式接地线

使用范围： 10kV户内母排，变电母排

接电夹型式：铝平口螺旋压紧式接电夹

接电夹规格：接电夹开口口距35mm-130mm

操作杆规格：1m*3根，外径Ф30mm，操作杆长度可定制。

铜线规格： 线径：25mm2，3*1m+5m合相式。长度和线径可定制。

适用电压等级：10kV

（2）手握母排式10kV接地线

产品类型： 手握式接地线

使用范围： 10kV户内母排，变电母排

接电夹型式：手握铝平口压紧式接电夹

接电夹规格：接电夹开口口距35mm-130mm

操作杆规格：1m*3根，外径Ф26mm，操作杆长度和外径可根据用户需求定制。

软铜线规格： 线径：25mm2，3*1m+5m合相式。长度和线径可根据用户需求定制。

适用电压等级：10kV

室外线路型高压接地线：

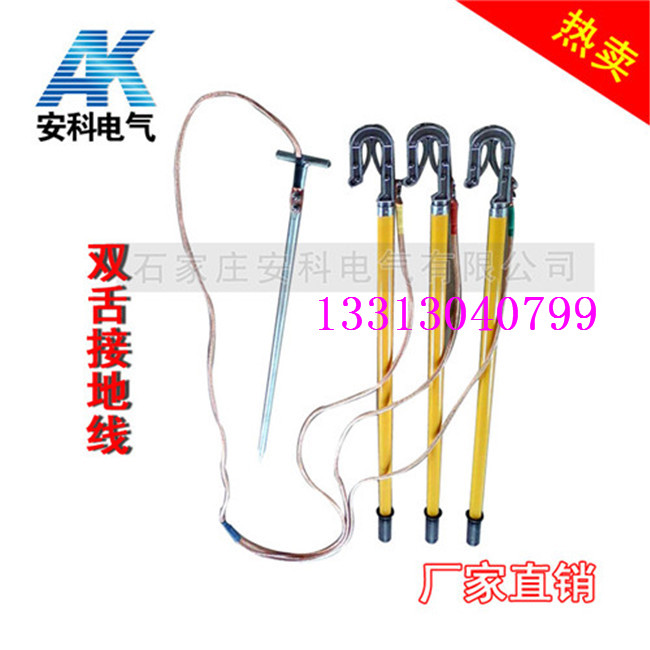

双簧卡口式10kV接地线

产品类型： 线路挂钩式接地线

使用范围： 10kV户外线路，变电线路

接电夹型式：双簧卡口式

接电夹规格：接电夹开口口距35mm-130mm

操作杆规格：1m*3根，外径Ф30mm，操作杆长度和外径可根据用户需求定制。

软铜线规格： 线径：25mm2，3*1m+12m合相式。长度和线径可根据用户需求定制。

适用电压等级：10kV

3、高压接地线使用说明：

1、挂高压接地线时，先连结接地夹，后接接电夹；拆除接地线时，必须按程序先拆接电夹，后拆接地夹。

2、高压接地线的安装：将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹（接电夹有固定式和活动式）相应位置上，将接地线合相上的单眼铜鼻子固定在接地夹或地针上，构成一套完整的接地线。

3、核实接地棒的电压等级与操作设备的电压等级是否一致。

4、接地软铜线有分相式和组合式，接地棒有平口式和双簧钩式线夹。高压接地线 10kV接地线规格
