供应BCC特种电缆
应用范围

·    自动化生产过程要求数据传输电缆具有越来越高的柔性及耐用性。带屏蔽的高柔性数据传输电缆采用聚氨酯外部护套，适合在低温条件下的拖链使用。成本低、使用寿命长，耐低温环境。该电缆适合机器和仪表工程


  产品特性

·    高密度铜丝编织屏蔽有效抵御内部和外部的干扰。耐切割的聚氨酯外部护套可抗矿物油及拖链中的磨损。该型号所用材料尤其适用于温度至  -40°C  的场合此外，该电缆电容






  电缆结构

·    多股精绞成束超细裸铜丝导体，聚烯烃/聚氨酯芯线绝缘,芯线颜色符合DIN  47100  彩色芯线色标，芯线以小节距绞合成缆，纺织纤维包覆，特制聚氨酯混合料外部护套，不粘连，抗水解，抗微生物，阻燃性能符合  VDE  0482  第265-2-1

      银灰色  (RAL  7001)





      技术参数







  最小弯曲半径

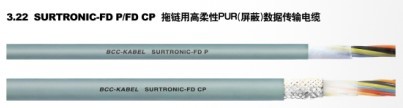

SURTRONIC-FD  P
移动安装：      5  x  电缆外径

SURTRONIC-FD  CP

移动安装：      7.5  x  电缆外径



  使用温度范围
移动安装：    -5°C  至  +70°C

固定安装：  -40°C  至  +70°C





  芯线标识
符合  DIN  47100

无颜色重复



  导体结构
超细多股精绞束丝，符合  VDE0295，单丝直径  0,1  mm





  绝缘电阻
>  5  GΩ  x  cm



  互电容
芯/芯:    约60  nF/km



  峰值工作电压    250  V
(非电源或高压电流连接用)





  测试电压
1500  V



  符合标准
绝缘：VDE  0812



  电感
约  0,65  mH/km







G=有绿/黄双色接地标识;  X=无绿/黄双色接地标识。




物料                        编号
  导体

截面积
  AWG
  电缆

近似
  电缆

耗铜
  电缆

重量
  物料                        编号
  导体

截面积
  AWG
  电缆近似
  电缆耗铜量
  电缆

重量

mm2
  尺寸
  外径mm
  量kg/Km
  kg/km
  mm2
  尺寸
  外径mm
  kg/Km
  kg/km

SURTRONIC-FD  P
  SURTRONIC-FD  CP

JT3301053
      3  x  0,14
      26
      4,1
      4,1
      25
  JT3301079
      2  x  0,14
      26
      4,5
  11,2
  33

JT3301054
      4  x  0,14
      26
      4,4
      5,6
      30
  JT3301080
      3  x  0,14
      26
      4,7
  14,1
  36

JT3301055
      5  x  0,14
      26
      4,7
      7,0
      34
  JT3301081
      4  x  0,14
      26
      5,0
  15,5
  40

JT3301056
      7  x  0,14
      26
      5,4
      9,8
      48
  JT3301082
      5  x  0,14
      26
      5,4
  18,3
  45
