西门子RS485总线连接器

西门子RS485总线连接器，西门子DP通讯插头

【SIEMENS】

上海施承电气自动化有限公司

联系人：黄春红

手  机：13564255051

Q    Q：2271387194

座  机：021-3166-2619

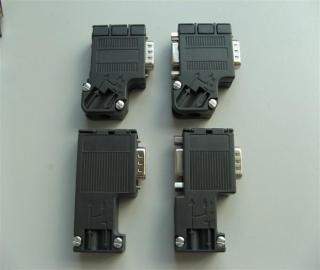

总线连接器

6GK1 905-6AA00快速剥线工具

6ES7 972-0BA50-0XA0快速连线网络接头（不带编程口）

6ES7 972-0BB50-0XA0快速连线网络接头（带编程口）

6ES7 972-0BA12-0XA090度网络接头（不带编程口）

6ES7 972-0BB12-0XA090度网络接头（带编程口）

6ES7 972-0BA41-0XA035度网络接头（不带编程口）

6ES7 972-0BB41-0XA035度网络接头（带编程口）

6GK1 500-0EA02无角度网络接头（不带编程口）

6GK1 500-0FC00无角度快速连线网络接头（不带编程口）

网络部件

6ES7 972-0AA01-0XA012M PROFIBUS 中继器 IP20

6ES7 972-0AB01-0XA012M PROFIBUS 诊断中继器

6ES7 972-0DA00-0AA0有源终端元件

6ES7 972-4AA02-0XA0电源导轨辅助装置

6GK1 500-3AA00光纤总线端子OBT

6GK1 503-0AA00红外线链接模块 ILM

6GK1 503-3CA00PROFIBUS OLM/P12 （1个RS485接口，两个BFOC）

6GK1 503-2CB00PROFIBUS OLM/G11 （1个RS485接口，两个BFOC）

6GK1 503-3CB00PROFIBUS OLM/G12 （1个RS485接口，四个BFOC）

6GK1503-2CA00    PROFIBUS OLM/P11  (1个RS485接口，两个BFOC)

6GK1 503-3CC00PROFIBUS OLM/G12-1300 （1个RS485接口，四个BFOC）

总线连接器 概要：

用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆 安装方便 FastConnect 插头采用绝缘刺破连接技术，可确保极短的组装时间 集成端接电阻 (6ES7 972-0BA30-0XA0 中不具有) 通过带 Sub-D 接口的连接器可以连接编程器，无需额外安装网络节点

用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。

提供有各种类型的总线连接器，可优化用于连接的设备：

总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbit/s，带集成的总线端接电阻 带垂直电缆引出线的总线连接器（90°）；

这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。

有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率最大为 1.5 Mbit/s，无集成的总线端接电阻。 PROFIBUS 快速连接 RS485 总线接头（90°或 180°电缆引出线），传输速率最大为 12Mbit/s，采用绝缘刺破技术可实现快速简单安装（用于硬线和软线）。

总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。

可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。

通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0XA0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。

必须在 PROFIBUS 网段的两端进行这种连接。
