DHG-4-15/80多极管式安全滑触线
一：产品特点
DHG(DHGJ)系列安全滑触线优点：占用空间小、组合灵活、弯道半径小、安装方便快捷。
二：产品型号、规格
a.输电导管
b．集电器
㈠电刷载流量：40A ; 60A ; 150A
三：主要技术参数
1.安全指标
耐高温试验：+55℃
耐低温试验：-20℃
耐湿热试验相对湿度 95%+40℃
2.主要性能指标
四：型号与基本数据

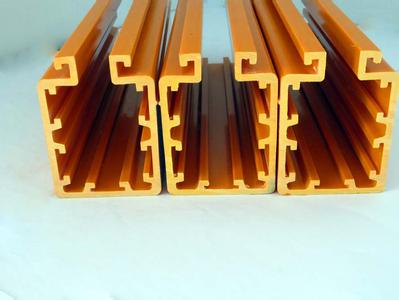

“1）DHG型滑线（导管）由工程塑料外壳和不同根数的铜排组成。外壳具备绝缘防护和提供集电器行走轨道的双重作用。
2）DHGJ型滑线（导管）是由铝合金外壳和铜排组成。铜排安装在工程塑料制成的槽板里，槽板起到绝缘作用，铝合金外壳具有提供集电器的行走轨道和内部机构的防护作用。
DHG-4-15/80多极管式安全滑触线
产品名称：多极管式滑触线安装方案
产品型号：DHG(DHGJ)系列安全滑触线
应用领域：港口运输、造纸、自来水、汽车制造、家电、物流等行业。
㈡单级导轨截面积：10mm2; 16mm2; 25mm2 ; 35mm2 ; 50mm2 ; 70mm2 ; 95mm2 ; 150mm2
㈢导电相数: 3相 ; 4相 ; 5相 ; 6相 ; 7相 ; 8相 ; 12相 ; 14相
㈣管式滑线: J-铝合金；R-弯管；普通型不标
㈡电刷相数: 3相 ; 4相 ; 5相 ; 6相 ; 7相 ; 8相 ; 12相 ; 14相
㈢特性：A-铝合金；R-弯管
㈣集电器：多级管式集电器
序号
类别
指标值
1
极间、极对地绝缘电阻
＞10MΩ
2
绝缘介电强度试验
工频交流3000V、1min 无击穿闪烁现象
3
相比漏电起痕指数
CT1＞600V
4
可燃性试验
自熄
5
环境试验
6
电动稳定性
50倍I额定 0.1s
7
电热稳定性
2倍I额定 1s
8
冲击耐化学腐蚀、稳定性
耐酸、耐碱、耐盐雾腐蚀
9
外壳防护等级
IP13 IP23 IP54
类别
指标值
输电导轨
符合GB3952-3957-83《电线电缆导体》标准要求，
电阻率ρ≤0.017Ωmm/m
电刷
电阻系数：0.1~0.35；
摩擦系数：0.2；
接触压降：0.3~0.7V；
运行2000KM磨损量：＜0.7mm；
电刷有效磨损：4~6mm；
有效工作压力：1.8~203N/cm
集电器
主体材料：粉末冶金（铜和石墨）
环境温度：-40℃~+105℃
运行速度：U≤120m/min
工作电压：不超过交流电660V或直流1000V
电刷接触压降：0.3~0.7V
电刷有效磨损量：4~6mm
牵引力：F＜80N；
相数
型号
截面积mm2
额定载流量A
电阻Ω/km
阻抗Ω/km
质量kg/m
四
DHG-4-10
10
50
1.912
1.921
2.25
DHG-4-15
15
80
1.195
1.204
2.40
DHG-4-25
25
125
0.765
0.781
2.65
DHG-4-35
35
140
0.546
0.568
2.95
DHG-4-50
50
170
0.382
0.411
3.50
DHG-4-70
70
210
0.273
0.310
4.13
五
DHG-5-15
15
80
1.195
1.205
2.79
DHG-5-25
25
125
0.765
0.780
3.22
DHG-5-35
35
140
0.546
0.567
3.63
DHG-5-50
50
170
0.382
0.410
4.30
DHG-5-70
70
210
0.273
0.310
5.10
六
DHG-6-10
10
50
1.912
1.921
2.33
DHG-6-35
35
140
0.546
0.572
6.24
DHG-6-50
50
170
0.382
0.417
7.02
DHG-6-70
70
210
0.273
0.318
8.07
七
DHG-7-10
10
50
1.912
1.921
2.40
DHG-7-35
35
140
0.546
0.571
6.56
八
DHG-8-10
10
50
1.912
1.948
3.16
DHG-8-15
15
80
1.195
1.254
3.55
DHG-8-25
25
125
0.765
0.867
4.21
www.shfahaodq.com
相数
型号
截面积mm2
额定载流量A
电阻Ω/km
阻抗Ω/km
质量kg/m
四
DHGJ-4-15
15
80
1.195
1.204
2.80
DHGJ-4-25
25
125
0.765
0.779
3.03
DHGJ-4-35
35
140
0.546
0.566
3.30
DHGJ-4-50
50
170
0.382
0.409
3.83
DHGJ-4-70
70
210
0.273
0.309
4.40
DHGJ-4-95
95
270
0.201
0.254
7.32
DHGJ-4-120
120
320
0.159
0.218
8.18
DHGJ-4-150
150
360
0.127
0.194
9.21
五
DHGJ-5-15
15
80
1.195
1.205
3.52
DHGJ-5-25
25
125
0.765
0.780
3.84
DHGJ-5-35
35
140
0.546
0.567
4.17
DHGJ-5-50
50
170
0.382
0.410
5.16
DHGJ-5-70
70
210
0.273
0.310
5.94
八
DHGJ-8-10
10
50
1.912
1.919
3.73
DHGJ-8-15
15
80
1.195
1.206
4.05
DHGJ-8-25
25
125
0.765
0.781
5.74
十二
DHGJ-12-10
10
50
1.912
1.919
7.34
DHGJ-12-15
15
80
1.195
1.206
7.82
DHGJ-12-25
25
125
0.765
0.781
8.78
十四
DHGJ-14-10
10
50
1.912
1.919
7.76
DHGJ-14-15
15
80
1.195
1.206
8.24
DHGJ-14-25
25
125
0.765
0.781
9.20
