HXTS-4-35/140天车多极管式滑触线
HXTS-4-35/140天车多极管式滑触线的基本参数
多极管式滑触线选用产品应注意事项

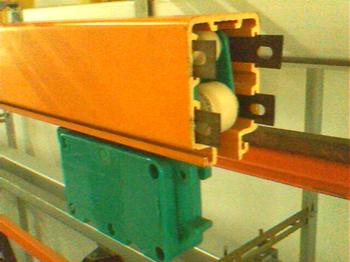

HXTS-4-35/140天车多极管式滑触线产品介绍
（一）供电安全滑触线系列产品是本厂参考国外有关资料和先进产品，并针对国内起重设施裸露滑线易发生事故的情况下创新研制生产的。该系列产品有三个类型：即复合型、方管型和拼合型安全滑触线为本厂专利产品。
（二）本所研制的供电安全滑触线系列产品齐全，用途广泛，可用于厂矿、库房、车站、港口码头等场所的起重机械如：电动葫芦、梁式和桥式起重机；电梯、自动化生产线和其它移动操作的导电设备。www.shfahaodq.com
（三）用户可根据起重机械型号正确选择适当规格的供电安全滑触线，以达到既可满足起重机械的用电，又可节电、节能、降低能耗等技术经济指标。
（四）正确选用供电安全滑触线是获得最佳技术经济效果的关键，据可靠性研究，采用本滑触线可以使系统的可靠提高两个数量级。用户在选用供电滑触线时应详细参阅本说明书，全面了解产品性能、特点等，从而获得最佳使用效果。
型号
导轨
截面
mm2
导管35°C时最大连续载流量（A）
级数
可分别使用级数
配用导电器
适用起重
机吨位
型号
配用数量
HXTS-4-10/50
10
50
4
3.4.5.6.7.16
JD-4-10/25
2
1-3&＃39;
HXTS-4-16/80
16
80
4
3.4.5.6.7
JD-4-16/40
2
3-5&＃39;
HXTS-4-25/120
25
120
4
3.4.5.6.7
JD-4-25/60
2
5-10&＃39;
HXTS-4-35/140
35
140
4
3.4.5.6.7
JD-4-35/70
2
5-10&＃39;
HXTS-4-50/170
50
170
4
3.4.5.6.7
JD-4-50/80
2
10-30&＃39;
HXTS-4-70/210
70
210
4
3.4.5.6.7
JD-4-70/120
2
30-50&＃39;
HXTS-4-80/230
80
230
4
3.4.5.6.7
JD-4-80/120
2
30-50&＃39;
HXTS-3-95/300
95
300
3
3
JD-6-50/90
2
50-100&＃39;
HXTS-3-140/400
140
400
3
3
JD-6-70/120
2
100&＃39;
HXTS-3-150/420
150
420
3
3
JD-6-70/120
2
100&＃39;
HXTS-16-10/50
10
50
16
8.10.12.14.16
JD-16-10/25
按需
（一）导管选用
1、查表法：根据负载配置总功率，负载持续率、使用环境、起重机械吨位及其额定工作电流，查表3-1或表6-1确定导管规格。
2、功率估算法
（1）根据负载特点、估算负载总功率Σp
a.n负载同时工作：Σp=Pa+Pb+...+Pn
b.n个负载不同时工作：Σp=pa+pb+pc...
其中：pa最大一个负载功率；pb、pc其余二个可能同时动作的负载功率。
（2）根据下表查供电滑触线导管承载线三相交流功率PN保证PN>Σp
负载持续率和许用环境温以系数Kt和Kε进行修正。
多极管式滑触线维护保养
为了保证滑触线正常运行，延长其使用寿命，在滑触线投入运行后，应对其进行定期检修。
1、 电刷： 应根据移动用电设备使用情况每1—3个月检查一次。重点检查集电器电刷的磨损情况，若磨损量≥5mm时，必须更换。检查时若发现电刷松动或发生磨损偏斜时，应查明原因，及时处理。
2、 集电器：至少每季度检查一次。重点检查紧固件有无松动、移位及塑料件和活动件磨损情况，检查弹簧拉力（集电器电刷与导轨的接触压力应保持一定压力（见下表）。发现问题及时处理。
3、 连接件：至少每年检查一次。重点检查紧固螺栓、焊缝及支撑件是否松动、锈蚀、移位等，发现问题，及时处理。
4、 日常检查：重点检查轨道的平直度有无明显偏差（大于20mm）、错位，绝缘保护件有无脱落、断裂、破损，不锈钢“v”型槽有无翘起；轨道上有无异物及导电粉尘等。必要时应检测其绝缘电阻是否符合要求（相间绝缘电阻应≥5MΩ）。
特别对行车轨道重合度、轨距、倾斜度等偏差较大，使用频繁、车间粉尘过大、温度较高及有水、酸、碱、雾和室外使用的环境，必须加强日常检查与维护。
