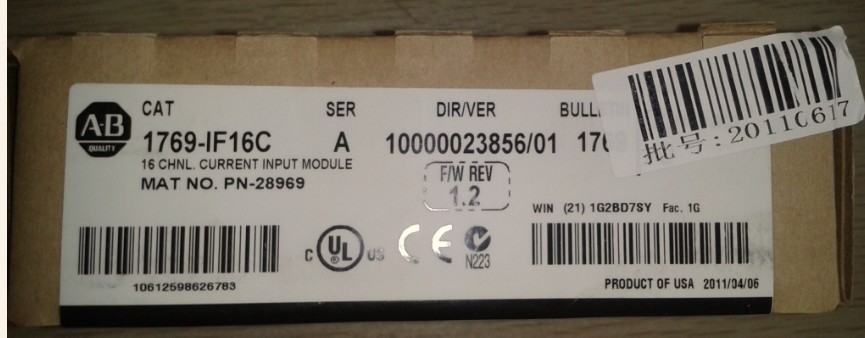

1769-IF16C

1769-IF16C  输入模块

模拟量输入模块
1769-IF16C

16路输入  24V  直流模拟量输入模块 1769-IF16C

CompactLogix控制器可以通过本地I/O或者分布式扩展I/O（经DeviceNet或Ethernet/IP）实现实时控制。CompactLogix控制器可以使用RS-232口（DF1/DH-485协议）、DeviceNet以及EtherNet/IP网络与计算机或其它处理器通讯。  1. 控制器：1769-L31 、 用户内存：512KB； 、 具有2个内置的RS-232口；  、 本地扩展I/O容量达到3组16个I/O模块；  、 支持多层网络的无逢集成和数据路由，这意味着用户可以方便地自动实现跨多层网络的远程设备访问、组态和诊断；
CompactLogix系统主要用于为小型和中型应用提供 Logix 解决方案。通常，这些应
用为设备级控制应用。一个简单的系统可以由具有一个 I/O 模块组以及 DeviceNet
通讯的独立控制器组成。在更复杂的系统中，增加了其它网络、运动控制和安全控
制功能。
典型配置 - 1769-L23x CompactLogix 系统
1769-L23x CompactLogix系统是一种一体化的控制器，专用于小型设备级控
制应用。该控制器出厂时预先配置有一系列内置的数字量、模拟量和高速计数
器 I/O 组合。
使用 EtherNet/IP 网络的 1769-L23E 一体化控制器
（只要求有限的输入输出数量以及有限的通讯要求）。Compactlogix 1769-L31提供两个串行通讯接口。1769-L32C和1769-L35CR控制器提供一个集成的ControlNet通讯口。1769-L32E和1769-L35E提供一个集成的以太网接口。
 CompactLogix PLC系统支持：从中心CompactLogix控制器通过EtherNet/IP、控制网、设备网来远程控制输入输出和现场设备，实现不同地点的分布式控制。
  通过将CompactLogix控制器连接到EtherNet/IP以太网或ControlNet控制网，您可以以很低的成本将一台机器或一个项目集成到一个工厂范围控制系统中去。比如：您可以使用1769-L35E控制器连接数量众多的产品，如Allen-Bradley PanelView Plus操作员界面、Point I/O、和PowerFlex 70驱动器，以实现全范围的集成解决方案


CompactLogix市场定位

-针对中小型系统应用

-针对OEM客户的系统解决方案

-加强中低端的PLC市场拓展

-集成架构向下延伸的明显优势

优势

-易于使用和集成

-直接对象的“控制标签”

-增强的功能块图

-网络化变频器直接组态编程

-标签直接引用（无论是PVP还是RSView上位监控）

-大容量内存

-内置ControlNet（L32C/L32CR）或者内置EtherNet/IP （L32E/L35E）用于分布式控制

-L43/L45：直接伺服集成

-结合1734 IO：带电插拔、低价格的高速计数、SSI、ASCII等接入

-结合1738 IO：IP67、并且是唯一提供热电偶连接的IP67 IO

-多层网络远程透明访问、诊断及组态

 L23E：集成IO，Ethernet/IP同时用于上位监控及IO控制

L32E：Ethernet/IP同时用于上位监控及IO控制


L32C：习惯于“总线＋分支”现场总线的客户，更具价格竞争力

L35CR：市场上唯一能提供网络冗余的中型控制器

L43： 4轴SERCOS伺服、可选的多种网络模块实现多种网络路由

L45： 8轴SERCOS 伺服

结合1734 IO：带电插拔、低价格的高速计数、SSI、ASCII等接入

结合1738 IO：IP67、并且是唯一提供热电偶连接的IP67 IO


一、处理器  CompactLogix控制器可以通过本地I/O或者分布式扩展I/O（经DeviceNet或Ethernet/IP）实现实时控制。CompactLogix控制器可以使用RS-232口（DF1/DH-485协议）、DeviceNet以及EtherNet/IP网络与计算机或其它处理器通讯。  1. 控制器：1769-L31 、 用户内存：512KB； 、 具有2个内置的RS-232口；  、 本地扩展I/O容量达到3组16个I/O模块；  、 支持多层网络的无逢集成和数据路由，这意味着用户可以方便地自动实现跨多层网络的远程设备访问、组态和诊断； 、 支持4个可组态任务；   2. 控制器：1769-L32E 、 用户内存：750KB；  、 本地扩展I/O容量达到3组16个I/O模块；  、 支持多层网络的无逢集成和数据路由，这意味着用户可以方便地自动实现跨 多层网络的远程设备访问、组态和诊断；  、 支持100Mbps EtherNet/IP联网，可实现分布式实时I/O控制； 、 允许背板RPI为1ms的快速I/O扫描； 、 支持6个可组态任务；   3. 控制器：1769-L35E 、 用户内存：1.5MB；  、 本地扩展I/O容量达到3组30个I/O模块；  、 支持多层网络的无逢集成和数据路由，这意味着用户可以方便地自动实现跨 多层网络的远程设备访问、组态和诊断；  、 支持100Mbps EtherNet/IP联网，可实现分布式实时I/O控制； 、 允许背板RPI为1ms的快速I/O扫描
