ZW20-12型户外柱上真空看门狗断路器
概述
ZW20K-12型户外交流高压真空分界断路器（以下简称分界断路器）是陕西泰开电气设备有限公司自主研发的一款新型产品，分界断路器是集真空断路器、真空负荷开关、重合器、分段器四大开关于一体的多功能智能化装置产品，主要配置由真空断路器本体、CH-40型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部分组成，产品广泛用于10kV、13kV城市、农村配电网架空环网线路中作分段隔离开关与联络开关、可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电网络作重合器与分段器之用，分界断路器具有远程管理模式，保护控制功能及通讯功能。能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。
本体开关是真空方式灭弧并且采用SF6气体绝缘，箱体采用了引进日本、德国、法国气体密封、防爆、绝缘结构技术，整体密封性能优良。 内部充入的SF6气体不泄漏，不受外界环境影响，其弹簧操动机构进行了小型化及性能优化设计，动作可靠性远高于国内传统的弹簧机构。
分界断路器的功能
1) 海拔高度：≤2000米
2) 环境温度：户外 -30℃ ~ +55℃
最高年平均气温20℃
最高日平均气温30℃
3) 相对湿度：95%（25℃）
4) 抗震能力：地面水平加速度 0.3g
地面垂直加速度 0.15g
同时作用持续三个正弦波
安全系数 1.67
5）地震烈度：7度
6) 最大日温差： 25℃
7) 日照强度(风速0.5m/s时)：0.1W/cm2
8) 最大风速：34m/s
9) 最大覆冰厚度：10mm
10) 安装位置：户外 、10kV架空线路用户责任分界点处
11）接地方式：中性点不接地、经消弧线圈接地及低电阻接地。

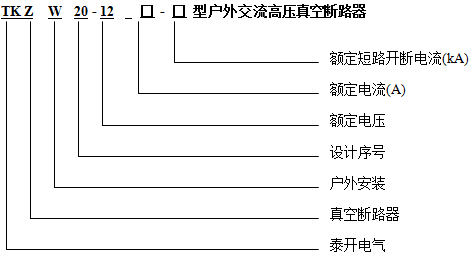

产品型号及含义
主要技术参数
分界断路器主要技术参数
序号
名称
单位
数据
1
额定电压
kV
12
2
断口绝缘
水 平
工频（干试与湿试）
48
雷电冲击试验电压（峰值）
85
3
对地及相间绝缘水平
工频
干试
42
湿试
34
雷电冲击试验电压（峰值）
75
4
额定电流
A
630
5
额定短路开断电流
kA
16、20、25
6
额定短路开断电流开断次数
次
30、
7
额定短时耐受电流
kA
16、20、25
8
额定短路持续时间
s
4
9
额定短路关合电流（峰值）
kA
40、50、63
10
额定峰值耐受电流
kA
40、50、63
11
机械寿命
次
10000以上
12
开断额定电流次数
次
10000
13
净重
kg
180
机械特性参数
序号
名称
单位
数据
1
触头开距
mm
9
2
触头超行程
mm
3+1
3
分闸速度
m/s
1.2±0.2
4
合闸速度
m/s
0.6±0.2
5
触头合闸弹跳时间
ms
≤2
6
相间中心距离
mm
275±1
7
外部带电空气绝缘距离
mm
235±2
8
外部爬电比距
cm/kV
3.8
9
三相分闸不同期性
ms
≤2
10
各相导电回路电阻
μΩ
≤150
11
合闸时间
ms
20～60
12
分闸时间
ms
18～45
13
储能电动机额定功率
w
≯40
14
储能电动机额定电压
v
AC220
15
额定合闸操作电压
v
AC220
16
最高/最低合闸操作电压
v
AC264/143
17
额定分闸操作电压
v
AC220
18
最高/最低分闸操作电压
v
AC264/143
19
最高/最低电动机电压
v
AC242/187
20
SF6气体额定压力（表压）
mpa
“0.1”
产品结构特点
结构
1.分界断路器由ZW20-12型真空断路器上优化改进的，外置电压互感器及（FDR-02）型智能控制器组成，通过全密封防水型航空接插件和户外密封电缆进行电气连接。
2.分界断路器采用CTA-Ⅳ型弹簧操动机构，具备手、电动储能，手、电动合闸，手、电动分闸功能。
3.分界断路器内置1只零序CT，变比为20/1，0.1～5A（一次电流）区段保持线性关系，额定负载1Ω，额定负载下的变比误差应小于3%。一次零序电流为400A，二次输出电流有效值不小于5A。额定短时耐受电流16kA、20kA、25kA,4S。
4.分界断路器由内装有高压系统及其操动部件的主体箱、操作机构箱和供安装、固定、搬（吊）运用的吊架三部分组成。
5.分界断路器采用外置式PT，装于电源侧，变比10000V/220V，容量300VA，精度3P级，控制器和分界断路器的操作电源和电压信号均由PT提供。
特点
1.装有真空灭弧室的分界断路器开断性能稳定可靠，采用环氧树脂和硅橡胶整体浇注，尤其A、C两相的拐角套管，保证良好的外绝缘，具有无燃烧和爆炸危险、安全、体积小、重量轻和使用寿命长等特点。
2.分界断路器采用全封闭结构，箱内充以SF6、N2混合气体，密封性能好，有防潮、防凝露性能，适应于高温潮湿地区使用。
3.分界断路器的合、分闸可手动或电动操作及过流保护跳闸。
4.操作机构新颖、简单、动作可靠，体积小、机械寿命可达1万次。
5.分界断路器的安装方式可用悬架吊装在横杆上，亦可选用座式安装。
使用的环境条件
