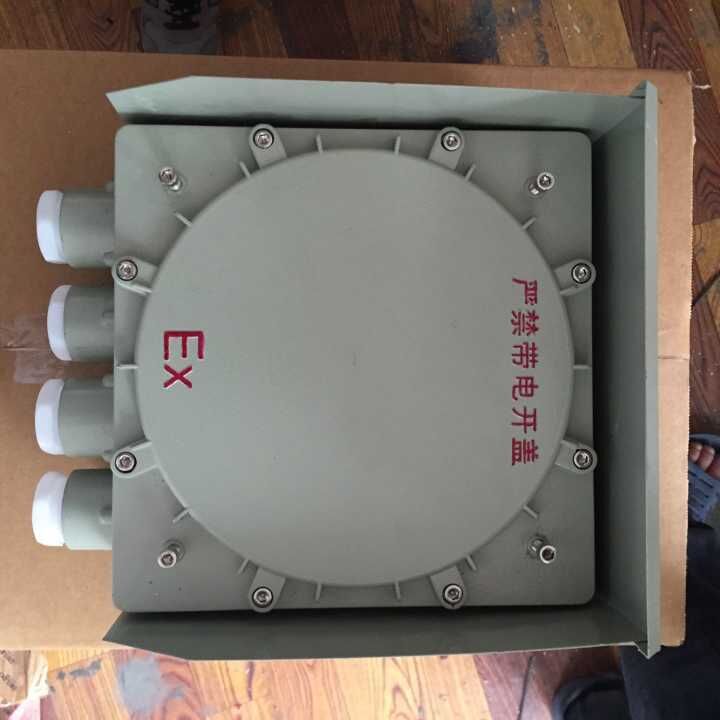

BXJ52-50/4防爆电缆接线箱
BXJ52-50/4防爆电缆接线箱技术参数
执行标准：GB3836.1-2000,GB3836.2-2000,GB3836.3-2000,IEC60079

防爆标志: ExdⅡT6,*ExdⅡBT6,*ExedⅡCT6

额定电压：AC380/50Hz

额定电流：20A

防护等级：IP54,*IP55,*IP65

防腐等级：WF1




BXJ52-50/4防爆电缆接线箱产品特点

壳体采用铝合金压铸成型,表面高压静电喷塑；

接线端子采用增安型专用接线端子,接线方便,牢固可靠,并且根据电流大小有多种规格可供用户任意选配；

进线口方向可根据用户要求确定,并可根据用刻要求直接配装BDM系列电缆夹紧密封接头；

进出线口螺纹可特制,可制成公制螺纹,NPT螺纹等形式；

增安型外壳可根据用户要求采用不锈钢制作,用户如有要求请注明。AH系列防爆接线盒(ⅡB,ⅡC)


防爆防腐接线箱型号型号齐全，可以按照客户要求订制。




BXJ52-50/4防爆电缆接线箱技术特点

1.防爆接线箱在380V以下电路中,作为各种电器设备接线,分线用.

2.材质有玻璃纤维不饱和树脂,不锈钢,铸铝合金外壳,表面喷涂,外形美观.

3.防爆接线箱采用曲路密封结构,防水防尘效果好.

4.采用模块式结构,端子数,进出线口方向,数量不限,可满足用户各种要求.

5.钢管或电缆布线.

.防爆接线箱符合GB3836-2000,IEC60079,GB12476.1-2000,IEC61241标准要求

防爆接线箱是各种高危场所使用的特殊设备,和民用接线箱比

防止过电的时候产生电火花而引发爆炸 接线。在爆炸危险区分线,接线用,能实现防爆炸,安全



BXJ52-50/4防爆电缆接线箱外形及安装举例

壳体型号 型号 A B C D E 进线口数量及规格 出线口数量及规格 备注
Ⅰ型 BJX-20/4 200 185 100 140 100 1-G3/4" 4-G1/2" ExdⅡBT6
Ⅱ型 BJX-20/8 242 215 136 164 112 1-G1" 7-G3/4"
Ⅲ型 BJX-20/16 324 280 214 235 132 1-G1/2" 7-G3/4"
Ⅳ型 BJX-20/24 422 286 316 235 132 1-G1/2" 11-G3/4"
Ⅴ型 BJX-20/36 422 359 320 315 134 1-G1/2" 13-G3/4"


壳体型号 型号 A B C D E F 进线口数量及规格 出线口数量及规格 备注
Ⅰ型 BJX-20/8 270 290 160 160 113 99 1-G3/4" 6-G1/2" ExdⅡCT6
Ⅱ型 BJX-20/16 330 360 220 220 119 104 1-G11/2" 6-G3/4"
Ⅲ型 BJX-20/24 370 408 260 260 135 119 1-G1/2" 10-G3/4"
Ⅳ型 BJX-20/36（48） 460 498 350 350 140 124 1-G1/2" 12-G3/4"


壳体型号 型号 A B C D E F G H 进线口数量及规格 出线口数量及规格 备注
Ⅰ型 BJX-20/20 190 226 274 92 124 238 12 98 1-G1" 3-G3/4" ExeⅡT6
Ⅱ型 BJX-20/20 190 226 318.5 150 190 332 12 98 1-G11/2" 3-G1"
Ⅲ型 BJX-20/30 250 210 378.5 190 226 332 12 98 1-G1/2" 4-G1"
Ⅳ型 BJX-20/60 250 351 400 210 250 404 13 98 1-G2" 6-G1"
Ⅴ型 BJX-20/80 300 351 428.5 160 200 354 13 98 2-G2" 7-G1"
Ⅵ型 BJX-20/120 300 351 429 260 300 454 13 98 2-G2" 9-G1"
