醴陵奥博森ABSW-5051电容器保护测控装置供应 厂家直销

醴陵奥博森电气厂 ABSW-5051电容器保护测控装置供应 厂家直销



醴陵奥博森电气厂主营产品

  湖南醴陵奥博森电气厂专业生产高低压电器及配件、电子元件、开关、电力等产品的厂家， 是集科研、开发、生产、销售及技术服务一体化的现代高新技术企业。主导产品有开关柜智能操控装置系列、温湿度监控器系列、电流互感器二次过压保护器系列、高压电器系列、电涌保护器系列和工业过电压保护器系列等。

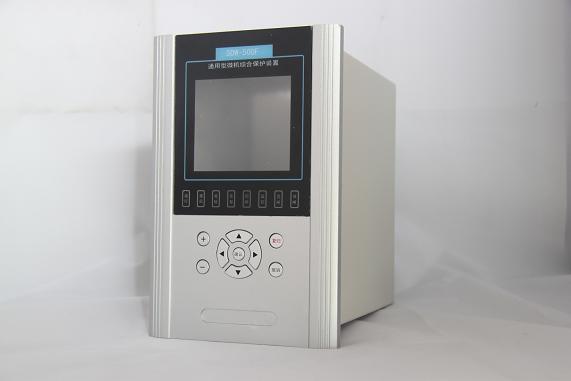

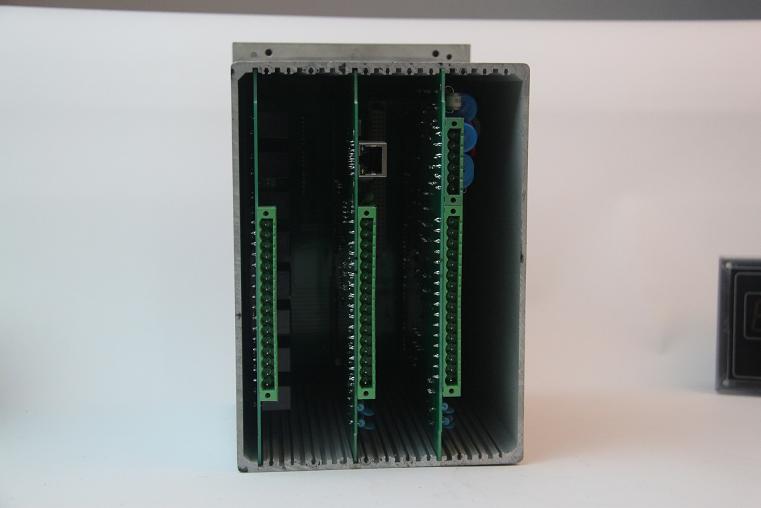

醴陵奥博森电气厂 ABSW-5051电容器保护测控装置图片

醴陵奥博森电气厂 ABSW-5051电容器保护测控装置主要功能

三段过流保护

不平衡过流保护

过电压

低电压

失压跳闸

不平衡过压

控制回路异常

PT断线

装置故障告警

遥测、遥信、遥控

通信与规约



醴陵奥博森电气厂 ABSW-5051电容器保护测控装置简介

  ABSW-5051电容器保护测控装置（以下简称装置）是专为6～35kV高压开关柜和0.4kV低压开关柜开发的保护、测控装置。可替代高低压开关柜上传统继电器保护，为高低压开关柜、箱式变电站、户外开关等一次设备完成保护和监控功能，适用于高低压开关柜制造厂、电力、石油、石化、化工、煤炭、建筑等各种行业的高低压配电系统中。



醴陵奥博森电气厂 ABSW-5051电容器保护测控装置额定参数

工作电源

额定电源电压： 220V，允许偏差：直流-20%～+10% ，纹波系数不大于5％；

u    交流-20%～+20%

交流回路

交流电压： 100 V 或100/V ；

交流电流： 5A或1A（订货注明）；

额定频率： 50Hz。

过载能力

交流电流回路： 2倍额定电流连续工作；

            10 倍额定电流10s；

            40 倍额定电流1s；

交流电压回路： 1.2倍额定电压连续工作；

1.8倍额定电压10s；

直流电源回路： 80%～110%直流电源额定电压连续工作。



醴陵奥博森电气厂 ABSW-5051电容器保护测控装置功耗

交流电流回路： 当In=5A时， 每相不大于1.0VA；

                 当In=1A时， 每相不大于0.5VA；

交流电压回路： 当Un＝100V时， 每相不大于1.0VA；

当Un＝100/V时，每相不大于0.5VA；

直流电源回路： 正常工作时， 不大于15W；

                 保护动作时， 不大于20W。

醴陵奥博森电气厂 ABSW-5051电容器保护测控装置环境条件

环境温度： -25℃～+70℃；

大气压力： 80 kPa～110 kPa；

相对湿度： 5%～95%(产品内部不凝露，不结冰)。



醴陵奥博森电气厂 ABSW-5051电容器保护测控装置主要特点

专业化的结构设计

装置采用3U*6U标准机箱，体积小，重量轻，外形美观，安装方便；

装置采用模块化结构设计，强弱电完全分开，通过国家九项最高电磁兼容标准；

装置采用全密封式结构，精心的防尘、抗震设计，可实现全分散安装，不需要任何外部抗干扰器件。

人性化设计

采用192×160点阵液晶，能实时显示一次接线图，电压电流波形；

配备大容量存储器，可存储500条分类型的SOE；

可独立整定2套定值，定值切换安全方便。

高可靠性

采用新型高速32位CPU配合工业用实时操作系统使装置具有很高的稳定可靠性；

软件上采用彻底的模块化、平台化设计，显著提高了产品的可信赖性和可维护性。

双网通信

具有一个独立的RS485总线串行通信口；

波特率1200～38400可任意设置；

支持IEC60870-5-103规约，Modbus-RTU规约，可以很方便地和国内外众多厂家的硬件设备或软件系列进行联接；

具有一个RJ45网络通信口；

支持IEC60870-5-104规约。

高精度采样系统

采用微型精密电流、电压互感器，体积小，重量轻，负载小。

有源低通滤波和完善的软件滤波。

免调节、易维护的概念设计

整机无可调节元件，选用高精度、高稳定的工业级器件，保证正常运行的高精度，避免因环境改变或长期运行而造成的采样误差增大；

具备完善的自检功能。
