醴陵奥博森电气厂 ABSW-5031主变 微机综合保护装置简介

  ABSW-5031主变微机综合保护装置（以下简称装置）是适用于35kV及以下中低压系统双圈变压器的主保护、测量、控制与监视。由差动保护和非电量保护组成。适用于高低压开关柜制造厂、电力、石油、石化、化工、煤炭、建筑等各种行业的高低压配电系统中。

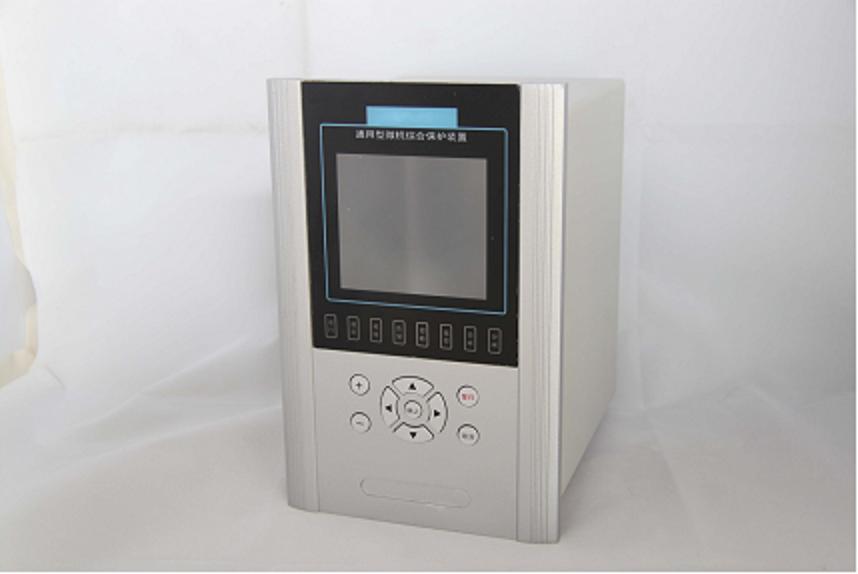

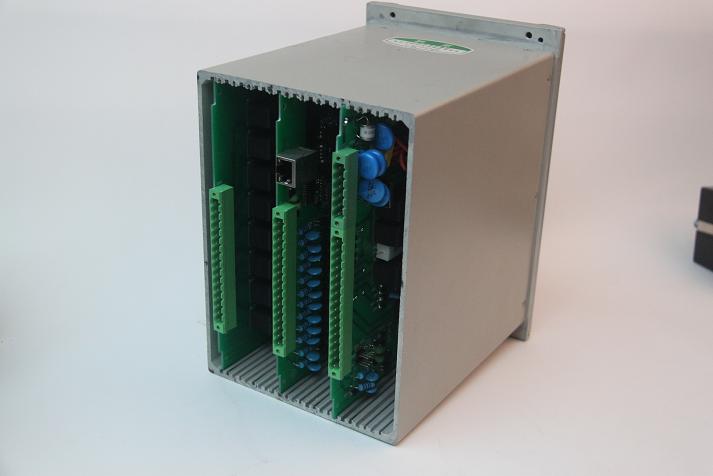

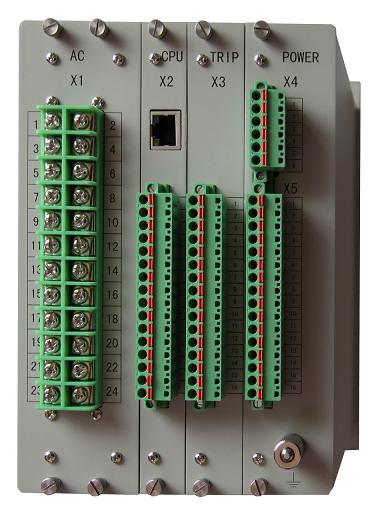

醴陵奥博森电气厂 ABSW-5031主变 微机综合保护装置参考图片



醴陵奥博森电气厂 ABSW-5031主变 微机综合保护装置主要特点

专业化的结构设计

人性化设计

高可靠性

高精度采样系统

免调节、易维护的概念设计



醴陵奥博森电气厂 ABSW-5031主变 微机综合保护装置技术指标

  额定参数

  工作电源

  额定电源电压： 220V，允许偏差：直流-20%～+10% ，纹波系数不大于5％；

u     交流-20%～+20%

  交流回路

  交流电流： 5A或1A（订货注明）；

  额定频率： 50Hz。

  过载能力

  交流电流回路： 2倍额定电流连续工作；

                10 倍额定电流10s；

                40 倍额定电流1s；

  直流电源回路： 80%～110%直流电源额定电压连续工作。



醴陵奥博森电气厂 ABSW-5031主变 微机综合保护装置功耗

  交流电流回路： 当In=5A时， 每相不大于1.0VA；

                 当In=1A时， 每相不大于0.5VA；

  直流电源回路： 正常工作时， 不大于15W；

                 保护动作时， 不大于20W。



醴陵奥博森电气厂 ABSW-5031主变 微机综合保护装置环境条件

  环境温度： -25℃～+70℃；

  大气压力： 80 kPa～110 kPa；

  相对湿度： 5%～95%(产品内部不凝露，不结冰)。技术指标



醴陵奥博森电气厂 ABSW-5031主变 微机综合保护装置额定参数

  工作电源

  额定电源电压： 220V，允许偏差：直流-20%～+10% ，纹波系数不大于5％；

u     交流-20%～+20%

  交流回路

  交流电流： 5A或1A（订货注明）；

  额定频率： 50Hz。

  过载能力

  交流电流回路： 2倍额定电流连续工作；

                10 倍额定电流10s；

                40 倍额定电流1s；

  直流电源回路： 80%～110%直流电源额定电压连续工作。



醴陵奥博森电气厂 ABSW-5031主变 微机综合保护装置装置功耗

  交流电流回路： 当In=5A时， 每相不大于1.0VA；

                 当In=1A时， 每相不大于0.5VA；

  直流电源回路： 正常工作时， 不大于15W；

                 保护动作时， 不大于20W。



醴陵奥博森电气厂 ABSW-5031主变 微机综合保护装置环境条件

  环境温度： -25℃～+70℃；

  大气压力： 80 kPa～110 kPa；

  相对湿度： 5%～95%(产品内部不凝露，不结冰)。



醴陵奥博森电气厂 ABSW-5031主变 微机综合保护装置主要功能

  TA接线方式

  主变各侧电流相位差平衡原理

  差动保护中电流互感器二次电流的相位校正

  TA变比调整说明

  制动电流计算公式

  TA断线判别

  差动速断保护

  二次谐波闭锁的比率差动保护

  差流告警

  过负荷、启动风冷、过负荷闭锁有载调压

  非电量保护

  控制回路异常

  PT断线

  装置故障告警

  遥测、遥信、遥控

  通信与规约
