中汇电气2016新款 BWD-3K130A-5干变温控器

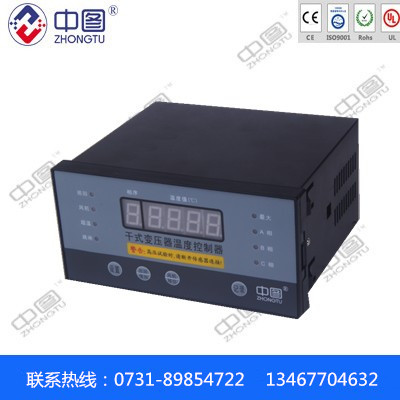

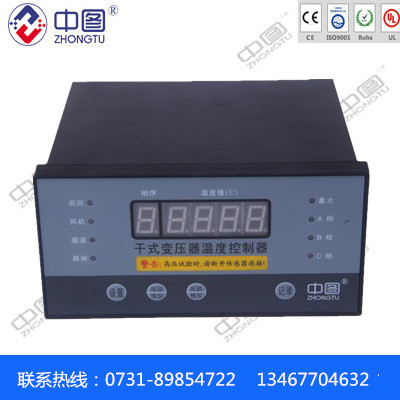

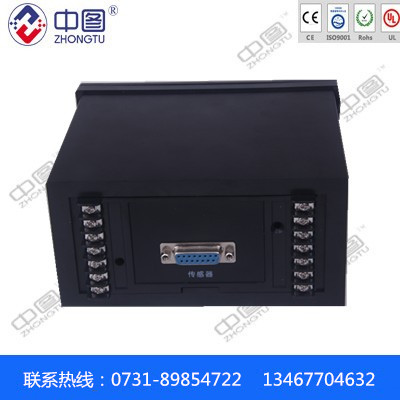

BWD-3K130A-5干变温控器
一、概述
BWD-3K130A-5干变温控器是我公司为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。由于采用目前先进的RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。同时温控器还具有“黑匣子”功能，可记录停电前三个绕组包的温度及本机的工作状态。
二、主要技术参数
1．使用条件
环境温度 -10℃~+55℃
相对温度 5-95%
大气压 60-160KPa
工作电压 AC170-AC250V（48-60Hz）
2．测量范围 -40.0-200℃
3．分辩率 0.1℃
4．测量精度 ±1℃
5．仪表外型尺寸 80×160×134mm
6.嵌装开孔尺寸 154×77mm
三、产品功能介绍
1．检测并巡回展示三相线包绕组温度或只显示三相线包绕组中温度高的一相绕组温度。巡回显示时每相显示约8秒。
2．故障声光报警：传感器故障时相应的A、B、C相指示灯亮，同时风机启动，机器内发出嘀嘀声并接通报警触点。显示器显示X—HO或X—LO，X表示出现故障相位。
3．风机启动和关闭功能：当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。当三相线包绕组中没有一相温度大于设定的风机关闭度值时风机自动关闭。
4．超温报警功能：当三相线包绕组中有一相温度达到设定的超温报警温度时温控器发出声、光报警，并接通报警输出端子（平时这两个端子间是断开的，报警时就会接通），以提供一个开关信号，给远方的控制柜发出声光报警。
