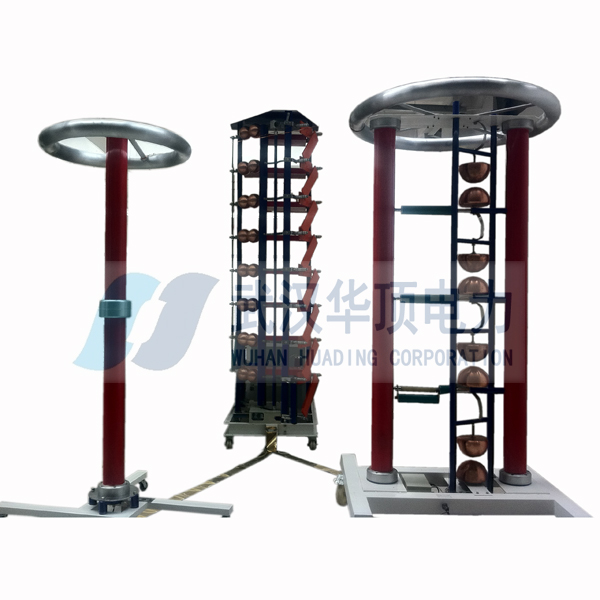

冲击电压发生器
主要配置的设备
A.整流充电电源（与冲击本体一体化）
型 号:LGR-100/100
额定电压:Un = 100kV DC (正或负极性)
额定电流:In = 100mA (额定电压下)
电压控制:可控硅模块调压，调压范围0～100% Un
极性转换:手动变换高压硅堆的方向
输入电压:220V 单相电压
电源频率:50/60 Hz
电源消耗:约5kVA
B.弱阻尼电容分压器
型 号:CR900kV/500pF
额定电压:900kV
额定电容:500pF
电容节数:2节
每节电容:1000pF（MWF375-1200脉冲电容器）
方波响应:部分响应时间小于100ns，过冲小于10%
分压比:约500
分压比不确定度:小于1%
C.测量设备
型 号:DIMS-1000数字化冲击测量系统
幅值测量:HZ(IPM)23型冲击峰值电压表
输入范围：150V ～ 1600V（冲击电压）
测量不确定度：小于1%
波形测量:TDS1012C-SC数字示波器
最高采样率1.0GS/s，带宽大于100MHz，分辨率8bit
记录长度2.5k字节（可满足冲击试验要求），2通道
波形分析:工业控制计算机工作站（采用15寸液晶显示屏）
冲击测量专用软件包：
冲击波形参数计算及显示
波形比较功能
波形的放大、缩小及平移
波形的存储及调用
波形的成图及报告编写
附 件:高性能100倍专用衰减器1支
隔离滤波屏蔽设
