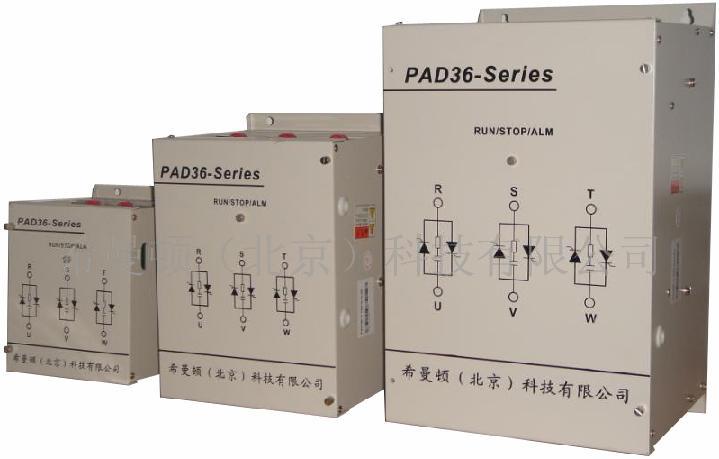

PAD36 是功率调整新技术产品.它集调压/调功为一体.
1． 采用数字化中央处理器为核心. 锁相环同步电路. 自动判别相位、感性负载控
制新策略.
2． 具有上电缓启动、缓关断 .调压、周波调功和PWM 调功方式 外部启停和手动
功能,
3． 电流限制和过流报警 .散热器超温报警、缺相保护等保护功能。
4． 电流环远程状态隔离通讯、低起控电压，宽脉冲可靠触发等新特点.
功率调整器的应用领域：全智能功率调整器可广泛用于工业各领域的电压调节，恒
压，恒流，恒功率调节，适用于电阻性负载、电感性负载、变压器一次侧等。
选型表：
1.系列
PAD36-
基本功能: 三相移相调压,锁相环同步电路;自动判别相位;
注:输入为0-10VDC 的用户需订货特殊申明
2.三相负载接线方
式
X- 星型中心接地
Y- 三角型 或 星型中心点不接地
3.电流容量(纯阻负载)
020- 20A 阻性
040- 30A 阻性
060- 60A 阻性
080- 80A 阻性
100- 150A 阻性
150- 150A 阻性
200- 200A 阻性
300- 300A 阻性
400- 400A 阻性
500- 500A 阻性
4.CT 最大电流限制/过流保护 N- 无
C- 含XCT1 电流变换器,测两相平均电流
5.电流环光隔离远程接口（发送散热器超
过流、缺相、运行、电源状态）
N- 无
F- 此功能不提供
6.用户外部开关(DI)
00 无
11 调功的周波或PWM 工作方式
7. 特殊标示 R- 快速熔断器
PAD36 三相功率调整器 6
第四章 订货须知及说明
●一般纯阻性负载: 所选功率调整器的电流容量应大于负载的最大电流;
●硅碳棒负载: 当取消变压器时,硅碳棒应串联,硅碳棒在600-800℃存在负阻区,所选
的电流容量应大于负载的2 倍以上.
●电热管负载: 易受潮,局部短路等.所选的电流容量应大于负载电流的2 倍以上.
●变压器负载: 应带有电流限制,过流报警功能,所选功率调整器的电流容量应大于
负载电流的2 倍以上.
定货例：PAD36-Y-200-C-N-00 注:输入为0-10VDC 的用户需订货特殊申明
说明: PAD36 三相功率调整器,(移相调压,自动判相,散热超温报警,电源却相报警,输入
信号:4-20mA DC 控制板电源为380VAC),星型中心不接地或三角型.电流容量200A (注:纯
阻负载最大电流200A;硅碳棒负载电热管负载最大电流100A,变压器负载最大电流100A;),
带电流和过流报警选件功能.
