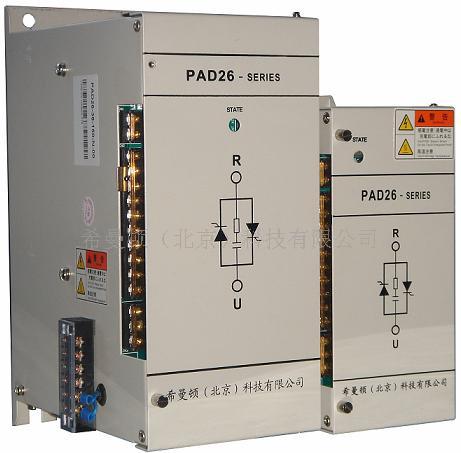

供应希曼顿电力调整器PAD26，单相可控硅模块调压器、调功器
供应希曼顿电力调整器PAD26，单相可控硅模块调压器、调功器

PAD26是电力调整新技术产品.它集单相调压/调功为一体.采用数字化中央处理器为核心. 锁相环同步电路.感性负载控制新策略. 上电缓起动、缓关断 .周波或PWM调功方式 外部起停和手动功能,电流限制和过流报警 .散热器超温报警,宽脉冲触发等新特点.
一．选型表
    规  格
PAD26-    基本功能: 输入信号：4~20mADC；移相调压,锁相环同步电路：调节分辨率：0.2。调压, 20ms（调功）；缓起时间:0.5~120秒可调；缓关断时间10秒；报警接点输出 : 1A/250VAC;环境温度:0-45℃, 90%RH最大;
电源类型    22-    220V AC±10%  50HZ
    38-    380V AC±10%  50HZ
电流容量/外形尺寸(纯阻负载)    030-    30A  AC
    060-    60A  AC
    100-    100A   AC
    150-    150A   AC
    200-    200A   AC
    256-    235A   AC
选件：负载电流检测，用于过流保护及电流限制（更适用变压器）    N-    无
    C-    带电流限制和过流报警功能
选件：用户外部开关的调压/调功转换    00    无
    11    调功的周波或PWM工作方式

二．订货声明内容
● 一般纯阻性负载: 所选电力调整器的电流容量应大于负载的最大电流;
● 硅碳棒负载: 当取消变压器时,硅碳棒应串联,硅碳棒在600-800℃存在负阻区,所选的电流容量应大于负载的2倍以上.
● 电热管负载: 易受潮,局部短路等.所选的电流容量应大于负载电流的2倍以上.
● 变压器负载: 应带有电流限制,过流保护功能,所选电力调整器的电流容量应大于负载电流的2-3倍以上.
定货例：PAD26-22-200-C-11
说明: PAD26单相电力调整器,控制板电源为220VAC,电流容量200A (注:纯阻负载最大电流200A;硅碳棒负载电热管负载最大电流100A,变压器负载最大电流75A;)
三．PAD26调压/调功一体化技术新特点:
1.采用光隔离触发型单向晶闸管反并联模块作为负载控制器件.
2.调压方式负载电流冲击小，尤其适合变压器等感性负载和变阻负载，例如冷热阻变化大的硅钼棒、硅碳棒。此外电流限制和过流保护功能可进一步提高了系统可靠性。
3.调功方式：周波过零负载电流以全正弦波为单位均匀分布，功率因数高、谐波小。多台设备运行时，总动力电流相对均衡，避免打表针，提高了电源利用率和避免电力设备增容，节电效果十分明显。
3.变压器的控制：变压器的设计容量不足,造成当电流增加到一定程度时变压器铁芯饱和，导至电流剧增,
波形畸变,损坏器件.需要重新设计变压器,或加负载最大电流限制功能.运行过程瞬间断电后又上电等,造
成上电时的磁通极性与剩磁极性(固有剩磁和瞬间断电正在衰减的磁场)的”撞车”,产生危害性冲击电压,电流.所以电感负载尤其是变压器,因采用上电缓起动,逐步顺磁和缓关断逐步衰减磁场.变压器为感性负载,窄脉冲触发不可靠.脉宽可变直流触发技术,能提高负载电流到达晶闸管擎驻电流的足够时间.确保可靠触发.注:变压器负载不能空载调试,运行.在快熔后接入交流接触器，其常闭触点与起停开关并联。每次上电缓起动，逐步顺磁。当电源瞬间断电，交流接触器触点吸合，输出停止。电源正常后，交流接触器触点重新断开，再次缓起动，避免成变压器的“撞车”。
4.纯金属类负载:硅钼丝,钨丝,白金,石墨等负载冷态电阻小,低,中温段需限压和限流;随着温度增高,电阻按线性增大,在高温段反而需加增负载电压.PAD26电力调整器的电流限制功能,是专门为这类负载设计的.
5.硅碳棒:一般采用缓起动和电流限制功能,避开在700℃附近负阻的冲击电流(新棒更明显)
6.恒阻负载:控制策略较简单,可采用过零调功方式,克服调压方式功率因数低,污染电网的缺点.
