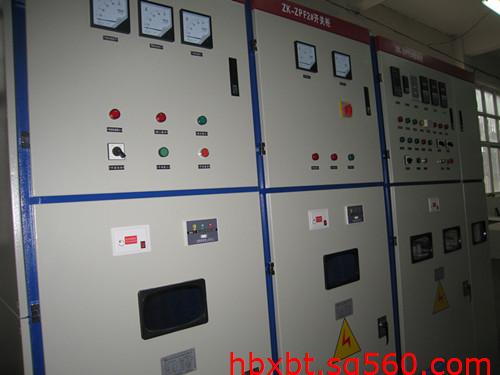

湖北新百特专业生产GGD型低压开关柜
一、概述
GGD型交流低压电柜是根据能源部门、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，结构新颖、合理、电气方案切合实际，系列性、适用性能强、防护等级高等特点。适用于发电厂、变电站、厂矿企业等电力用户作为交流50Hz额定工作电压380V，额定工作电流至3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。
GGD型低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251-87《低压成套开关设备》等标准。
二、使用环境
1.使用地点的海拔高度：≤2000m。（特殊要求协商定货）
2.周围环境温度：–25℃～+40℃。
3.相对湿度：200C时不超过90%。
4.室内安装，通风良好；无凝露；无易燃、易爆、腐蚀性气体；无导电性尘埃的地方。
5.安装地点无剧烈振动和冲击的地方。
6.设备安装时与垂直面的倾斜度不超过5度。
四、结构特点
1、GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型局部焊接组装而成，构架零件及专用配套用零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现现予生产。既缩短了生产制造周期，也提高了工作效率。
2、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整体美观大方，面目一新。
4、柜门用转轴式活动铰链与横架相连，安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，开门时门与横架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
5、装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。
6、柜体面漆选用聚脂桔形烘漆。附着力强，质感好。整体呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
7、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
8、柜体的防设等级为IP30，用户也可根据使用环境的要求在IP20～IP40之间选择。
9、母线夹由高强度、高阻燃型PP0合金材料热塑成型，绝缘强度高、自熄性能好，结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹。绝缘支撑是套筒式模压结构，在设备使用寿命期间不会降低设备的机械强度和介电强度。
