供应 PDX型配电箱

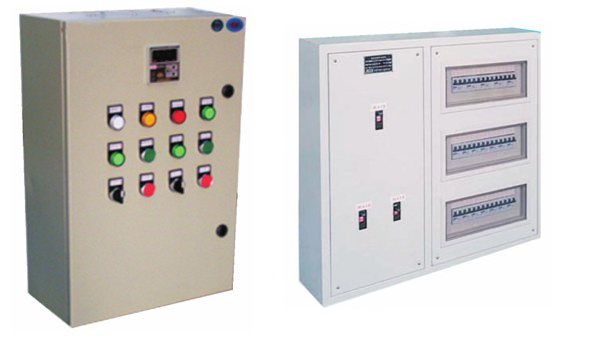

PDX型配电箱
●概述
PDX型配电箱分户外适用型和户内适用型两种。采 用挂墙或埋
入安装方式。
户外型适用于城市、农村、工矿企业等建筑场所，控制交流50Hz，500V以下照明线路，起过载、短路保护和计量作用。本结构完全由不锈钢板弯制焊接而成，主要结构由箱体、箱顶、箱门和内门等组成，全部零件均防水、防腐。箱体底部设有电缆进出孔，孔径大
小标准，内套绝缘橡皮垫圈，敲落方便，也可根据用户的特殊要求特殊开设。
户内型适用于一般工矿企业和生产车间，作为500V及以下，50Hz交流三相系统动力照明配电之用。结构采用冷轧钢板弯制焊接而成。该产品结构主要由箱体、门板、安装板等部件组成，箱体可采用单门或双门结构，箱体上下开设进出线孔，并配上下封板，供电缆进出用。
●使用环境
.周围介质温度不高于+40°C，不低于-25°C；
2.周围空气相对湿度在+20°C±5°C时，不超过85%；
3.垂直安装，倾斜度不超过5°，安装地点海拔不超过2000m，周围无强烈振动；
4.介质中无腐蚀金属和破坏电绝缘、易燃、易爆气体和导电尘埃；
●结构特点
.采用组装式结构，箱体部件冲制成形用标准件连接，免焊接，拼装快捷灵活具有很强的通用性。
2.外形美观，线条流畅，新颖独特。
3.可根据用户不同的要求制成不锈钢面板或者喷塑面板。
4.箱体和箱壳之间用导轨调节联结，施工时先将箱壳装入预留墙内，待墙面粉刷装饰完毕后再将箱体装入箱壳中，保证了面板与墙的良好配合，提高了施工质量。
5.箱体和箱壳之间用导轨调节联结，适应了不同厚度的墙嵌入安装，同时也解决了因预留洞的深度误差面造成的施工困难。
6.电源线进线位置设置电源串联接线端子，保证了电源箱并联供电的接线，方便可靠。
7.箱内电气元件以导轨形式固定，安装检修方便。母线及分支线均采用镀锡铜母线，整齐美观。
8.元器件选用优质品牌微型断路器，使得配电箱性能优越。
●选型参考
外观尺寸（宽×高×深）：450×450× 20、600×450× 50（单位：mm）
其他规格可根据用户要求进行设计生产
