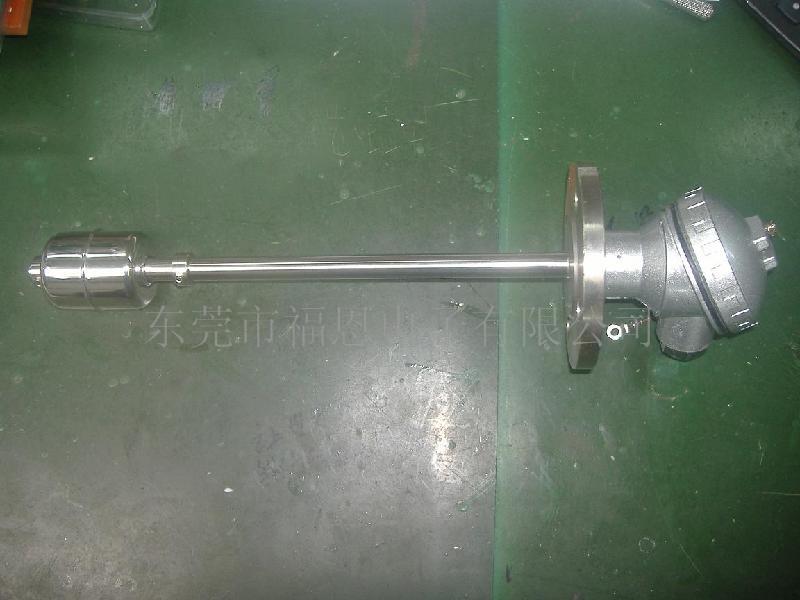

供应连杆浮球液位开关
FD连杆浮球液位开关工作原理
◆在密闭的金属内，设置一点或多点的干簧管，然后将管子贯穿一个或多个中空且内部装有环型磁铁的浮球，利用固定环将浮球固定在与磁簧开关相关范围内，当浮球移动时，其内部的磁铁吸引磁簧开关接点动作，以作为液位的控制或指示。
安装使用说明
◆安装位置应远离进水口，否则开关会因进水口的波动而造成误动作。
◆若开关装置于容器池壁，可加装L型角钢支架。
◆若开关装置于搅拌区域，可安装防波管或防波挡板。
◆选择管的内径大于浮球直径的法兰连接管。
◆配线时建议使用多蕊电缆。
◆被控制线路负载必须与浮球开关接点容量相匹配。
◆被测液体的比重必须大于浮球比重。
◆浮球的动作点已按客户订货要求在出厂时调整好，请不要随意调整浮球位置。
接点保护线路
◆当浮球开关使用在有马达、继电器、螺管线圈等有电感性负载的电路中，建议在负载两端并联保护线路如：RC（缓冲器）、变阻器、二极管等。
注意：请勿将浮球开关直接连接于电磁阀、马达或电磁开关
◆当浮球开关使用在有电容器、炽热灯泡、很长的电缆线等电容性负载中时，在开关的触点间将产生一个骤升电流；建议在浮球开关两端并联保护线路，如限流电阻器或突波吸收器等。
配线及接点说明
◆打开接线盒，将电缆线从入线口穿进，并锁紧入线口电缆固定头，根据铭牌及接线板端子台上的标识将接点线接入对应的端子上。
◆接线板端子台上的标识数字由小到大对应着从上至下各浮球的接点。
◆浮球接点分为三种形式：
①1A：表示液位高于浮球时A-C接点接通
②1B：表示液位低于浮球时B-C接点接通
③1AB：表示液位低于浮球时A-C接点断开，B-C接通；液位高于浮球时则A-C接点接通，B-C断开
◆接线完成后请将盒盖旋紧并将接线口固定，以确保接线盒防水。
常见故障及排除
◆故障现象、原因分析及排除方法
浮球不动作
①液体比重小于浮球比重→重新确认浮球比重
②浮球漏水→与本公司联系更换浮球
③异物卡住浮球→清除异物
◆浮球动作，但无信号输出
浮球位置偏移→调整浮球位置。
备注:非标特殊产品可定做!
