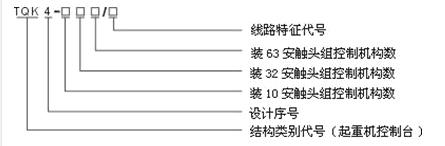

TQK4-012/57联动控制台 TQK4系列 质量保证
适用范围
TQK4系列起重机联动控制台适用于交流50HZ，电压至380伏的电力线路和控制线路。控制起重运输机械和类似条件的电气设备中电动机的起动、调速、制动换向。同时可与PQS1~3；PQY1~4；PQZ等系列起重机控制屏及XQ1或XQD等起重机保护箱配合，以完成对电动机上述动作的控制，并可根据用户要求制做成整体的旋转式联动台。TQK4系列联动台可分别代替THQ1、TQA1、TQ1型号产品，使用性能相同。
联动台适用下列环境中：
海拔高度不超过2000米；
周围介质温度不超过+40℃，而在24小时周期内的平均温度不超过+35℃。周围温度的下限是-25℃（订货时需注明）；
空气相对湿度不超过90%（+20℃为±5℃）；
污染等级为3级；
安装类别为III类。垂直安装。
结构概述
TQK系列联动台分为TQK1和TQK4两种型号，它们均由左、右控制箱、座椅、脚踏开关等三部分组成，旋转式联动台是将左右箱体与坐椅相对固定一起安装在转动盘上，并有定位装置。其结构分别是说明如下：
1. 控制箱
控制箱是联动台是核心部分，它由操纵传动机构、触头系统、凸轮、定位棘轮和箱体等五部分组成。
（1） 操纵传动机芯机构：
a. TQK1型为全主令式联动台，它的传动形式为链条传动，控制机构数最多为六机构。
b.TQK4型为个凸轮式联动台，其机芯结构采用了双摇环中包容一球体结构，传动形式为齿轮传动，并具有零位锁定装置。控制机构数最多为六机构；同时TQK4型联动台还具有双手柄结构。
（2）. 触头系统：
联动台所用触头采有10安、32安和63安三种规格，其结构形式均为杆杠式。
（3）凸轮：
TQK4联动台所用凸轮均为耐弧塑料成型，其结构为插入式，这种凸轮不仅能保证装配位置准
确，而且如欲变换触头分合程序时，可以方便地取下和装上其中任意凸轮，不必因变换一只凸轮而将整台产品大拆大卸。
（4）定位棘轮：
定位棘轮是由4毫米厚钢板冲压而成，并经过热处理而获得较高耐磨性,棘轮上冲有多个定位
孔，定位螺钉装在不同的孔内，即可决定操纵手柄的档位数，在左右各六档的范围是档位数可以任意选择。
（5）箱体：
箱体用冷轧钢板制成，止盖和侧面均可开启，在箱体后面右装有接线端子，以满足配线及维修的使用。
2.座椅
座椅为轻便式，其底脚不固定，可以任意挪动，高度可调。
3.脚踏开关
可根据用户要求附带脚踏开关，其脚踏开关主要用于控制音响及其它转换回路。
技术数据
1：参数表
型号
数据
TQK1
TQK4
额定工作电流
10A
32A63A
作用类别
AC11DC11
AC3AC4
操作频率
1200次/时
600次/时
操作力
25N
＜40N＜50N
2：主要数据表1、联动台应用螺钉安装固定；
2、通电前必须对照电气原理图检查相关电气装置系统接线是否正确，接地是否可靠。
3、通电后细心检查电动机运行情况，若有差异应立即切断电源，待查明原因后方可继续通电使用。
4、联动台应按以下要求经常检查维修；
A、所有螺钉联接部分必须紧固，特别是触头接线螺钉；
B、磨擦部分应保持一定的润滑；
C、触头工作表面应无明显的熔斑，烧熔的部位可用锉刀修理，不允许使用沙纸。
注意：联动台手柄设有零位锁定装置，提起锁杆转动45°后才可正常操作。
联动台标准板面及外形安装尺寸图

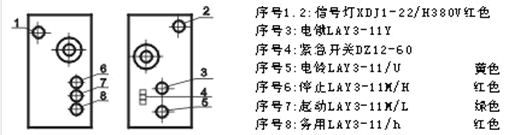

1、标准板面电气布置图
2、联动台外形及安装尺寸
型号
箱体外型尺寸
（长×宽×高）
安装尺寸
安装孔
TQK1
600×260×800
440×140
4-Ф10
TQK4四机构
490×280×730
434×200
3-Ф9
六机构
6602×280×730
604×200
3-Ф9
联动台规格表
型号
传动型式
最多控制机构数
有无零位自锁
触头最多数量
触头布置方式
最多控制档位
备注
10安
32安
63安
TQK1
联动手柄+水平手柄
6
无
17
内装主令单机
6
主令系LK15
TQK4
联动手柄
4
不
17
17
双排
6
TQK4
抓斗双手柄
4
左箱有
17
17
双排
6
TQK4
主、副钩双手柄
4
左箱有
17
17
双排
6
TQK4
单手柄
3
有
17
17
双排
6
TQK4
联动手柄+水平手柄
6
联动手柄有
17
17
双排
6
*触头最多数量系指一个机构最多所能装的触头数
3、32A触头组可直接控制11千瓦以下的绕线式电动机；
63A触头组可直接控制22千瓦以下的绕线式电动机。
