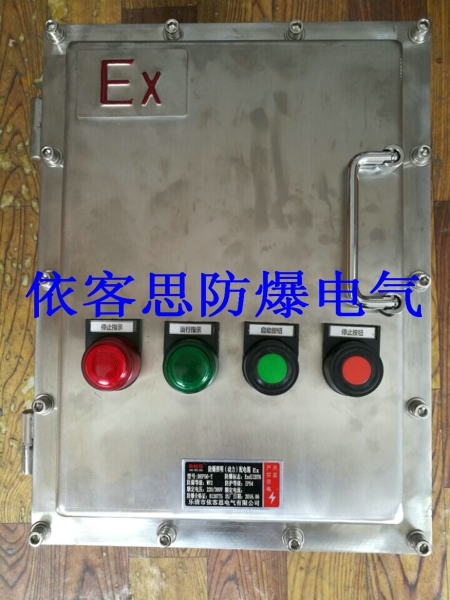

户外防水电机防爆磁力启动箱隔爆型不锈钢起动箱
户外防水电机防爆磁力启动箱隔爆型不锈钢起动箱 适用范围:
1．适用于爆炸性气体环境1区、2区危险场所；

2．适用于IIA、IIB、IIC级爆炸性气体环境；

3．适用于可燃性粉尘环境20区、21区、22区；

4．适用于温度组别为T1—T6的环境；

5．适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险环境；


户外防水电机防爆磁力启动箱隔爆型不锈钢起动箱产品特点:

1．本产品外壳采用高强玻璃纤维增强不饱和聚酯树脂压制成型，防爆电磁起动器接线图外形美观；

2．本产品内防爆箱为复合型防爆结构（钢板焊接为隔爆型结构），起动器采用隔爆型结构，母线箱及接线箱采用增安型结构；

3．采用模块化设计，各种回路可以自由组合；

4．内装高分断小型断路器或塑壳式断路器，或交流接触器，热继电器等，防爆电磁起动器接线图通过操作防爆壳体外的手柄（或按钮）而实现分合；

5．本产品全面推出新型优化的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好；

6．具有过载、短路、缺相等保护功能，也可根据用户要求增加漏电保护功能；

7．所有外紧固件均采用抗强腐蚀的304不锈钢材质和防掉式设计，便于用户安装，维护；
8． 布线方式，钢管或电缆、防爆软管均可；

9．可根据用户要求特殊定制；

户外防水电机防爆磁力启动箱隔爆型不锈钢起动箱技术参数

名称型号 额定电压 额定电流 热继整定范围 控制电机最大功率 进线口螺纹 电缆外径 防爆标志 防护等级
防爆电磁起动器BQD53(BQC)-9/□ 380V 9 0.25-0.35
0.32-0.50
0.45-0.72
0.68一1.10
1.00一1.60
1.5一2.40
2.20一3.50
3.20一5.50
4.50一7.20
6.80一11.0
14一22
20一32
28-45
40一63
53-85
75锚点-120 4 1 12-17 ExdeⅡBT6 ExdeⅡCT6 IP54 IP55
防爆电磁起动器BQD53(BQC)-12/□ 12 5.5
防爆电磁起动器BQD53(BQC)-18/□ 18 7.5
防爆电磁起动器BQD53(BQC)-25/□ 25 11
防爆电磁起动器BQD53(BQC)-40/□ 40 18.5
防爆电磁起动器BQD53(BQC)-63/□ 63 30 1 1/2 17-30
防爆电磁起动器BQD53(BQC)-95/□ 95 40
防爆电磁起动器BQD53(BQC)-9/□N 9 4 1 12-17
防爆电磁起动器BQD53(BQC)-12/□N 12 5.5
防爆电磁起动器BQD53(BQC)-18/□N 18 7.5
防爆电磁起动器BQD53(BQC)-25/□N 25 11
防爆电磁起动器BQD53(BQC)-40/□N 40 18.5




户外防水电机防爆电磁启动器原理图

BQD53(BQC)防爆电磁起动器型号

BQC-25A防爆电磁启动器/11KW防爆电机控制器-IP65 尺寸与安装

BQD53(BQC)防爆电磁起动器安装图3

户外防水电机防爆磁力启动箱隔爆型不锈钢起动箱适用范围
起动器主要适用于爆炸性气体环境中1区或2区危险区域，爆炸性气体、蒸气为ⅡB或ⅡC、T4及以下场所，作为控制交流50Hz、额定电压至380V的三相异步电动机的直接起动、停止或反转之用。具有过载、断相、失压、短路等保护。第二项、结构要求
起动器的主腔为隔爆型结构,接线腔为增安型结构。
起动器的电气间隙不小于6mm，爬电距离不小于10mm。
起动器外壳材质采用含镁量不大于6%（质量百分比）的铸造铝合金制造。
起动器所有紧固件必须具有防止自行松脱措施。
起动器的所有黑色金属零部件必须具有防锈措施，表面不得有镀层脱落现象。
起动器应设有接地螺钉，内接地螺钉M6, 外接地螺钉M8,并标注接地符号“〨”。
起动器外壳在明显处应设有清晰、永久性的凸纹标志“Ex”。
起动器ⅡB类隔爆接合面宽度L≥12.5、l≥8、接合面间隙/直径间隙ic≤0.15；ⅡC类隔爆接合面宽度L≥25、接合面间隙/直径间隙ic≤0.15，接合面表面平均粗糙度Ra不超过6.3μm。
起动器观察窗的透明件直接胶粘在盖开孔内，从隔爆外壳内部到外部通过胶粘接合面最短通路不小于10㎜。
BQC防爆磁力启动器起动器隔爆接合面涂204-1置换型防锈油。
起动器外壳外表面涂浅灰色粉末漆。
起动器应设置铭牌及警告牌，铭牌和警告牌用黄铜板或其它耐化学腐蚀的材料制造。
