重庆川仪横河EJA130A高静压差压变送器
环境温度影响
静压影响
最小压力
S
订货须知

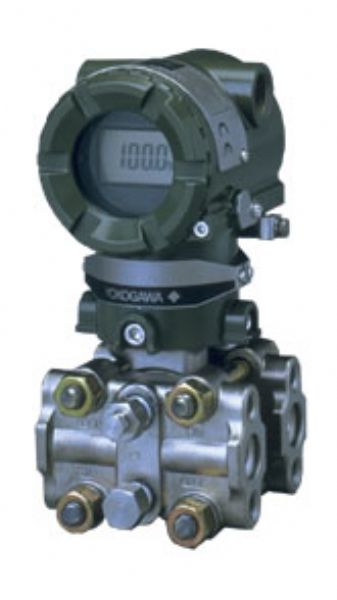

横河EJA130A高静压差压变送器
EJA130A也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。
EJA130A型 高性能差压变送器适用于测量液体、气体、蒸汽的流量以及液位、密度和压力、然后将其转变成4-20mA DC的电流信号输出。EJA系列支持BRAIN\HART和FOUNDATION?现场总线或PROFIBSUS PA通信协议。
横河EJA130A高静压差压变送器用于测量液体、气体和蒸汽的液位、密度和压力，然后将其转变成4-20mA的电流信号输出。EJA130A也可以通过BRAIN手操器或CENTUM CS/μXL或罗斯蒙特HART475手操器相互通讯，通过它们进行设定和监控等。
总影响量/28°C(50°F)
膜盒
影响
M
±[0.07%/量程+0.02%量程限量]
H
±[0.07%/量程+0.015%量程限量]
变化的总影响量： ±[0.1%/量程+0.028%量程限量]/6.9MPa{1000psi}
零点总影响： ±0.028%量程限量/6.9MPa{1000psi}
过压影响： ±0.03%量程上限/32MPa{4500psi}
工作压力与接液温度关系图：
应 用
类 型
型 号
膜 盒
量程KPa
最大工作压力MPa
差压和液位
常规安装
EJA130A
M
1-100
3242
H
5-500
3242
EJA130A高静压差压变送器
M膜盒
H膜盒
测量范围
-100~100kPa
(-400~400inH2O)
-500~500kPa
(-2000~2000inH2O)
测量量程
1~100kPa
(4~400inH2O)
5~500kPa
(20~2000inH2O)
精度
±0.065%
±0.065%
防护等级
IP67，NEMA 4X,和JIS C0920防浸型
防爆规格
FM，CENELEC ATEX，CSA，IECEx
输出信号
4~20mA DC或FOUNDATION?现场总线或PROFIBUS PA两线制数字通信
电源
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度
-40~85℃ (-40~185℉) (普通型)
-30~80℃ (-22~176℉) (内藏指示器)
过程温度
-40~120℃ (-40~248℉) (普通型)
最大工作压力
32MPa (4500psi)
安装
2-inch管安装
接液部件材质
膜盒
SUS316L (膜片: 哈氏合金C-276)
容室法兰
SUS316
外壳
铝合金或SUS316不锈钢(可选)
EJA130A高静压差压变送器-选型表
基本规格代码：EJA130A-DMS5A-92NN
第1项： 输出信号
-D
4-20mA DC/BRAIN协议数字通讯
-E
4-20mA DC/HART协议数字通讯
-F
FF现场总线通讯
第2项： 测量量程（膜盒）
M
1-100KPa
H
5-500KPa
第3项： 接液部分材质
SUS316 SUS316L SUS316
第4项： 过程接口
0
无过程接头（Rc1/4内螺纹在容室法兰上）
1
Rc1/4内螺纹过程接头
2
Rc1/2内螺纹过程接头
3
1/4NPT内螺纹过程接头
4
1/2NPT内螺纹过程接头
5
无过程接头（1/4NPT内螺纹在容室法兰上）
第5项： 螺栓和螺母材质
A
JIS SCM435 32MPa
B
JIS SUS630 32MPa
C
JIS SUH660 32MPa
第6项： 安装方式
-2
垂直配管连接，右边高压，上部安装过程接头
-3
垂直配管连接，右边高压，下部安装过程接头
-6
垂直配管连接，左边高压，上部安装过程接头
-7
垂直配管连接，左边高压，下部安装过程接头
-8
水平配管连接，右边高压
-9
水平配管连接，左边高压
第7项： 电气接口
0
G1/2内螺纹，一个电气接口
2
1/2NPT内螺纹，二个电气接口，无盲塞
3
Pg13.5内螺纹，二个电气接口，无盲塞
4
M20内螺纹，二个电气接口，无盲塞
5
G1/2内螺纹，二个电气接口，一个盲塞
7
1/2NPT内螺纹，二个电气接口，一个盲塞
8
Pg13.5内螺纹，二个电气接口，一个盲塞
9
M20内螺纹，二个电气接口，一个盲塞
第8项： 内藏显示表
D
数字显示表
E
带测量范围设定按钮的数字显示表
N
无
第9项： 安装托架
A
JIS SECC 平托架
B
JIS SUS304 平托架
C
JIS SECC L型托架
D
JIS SUS304 L型托架
N
无
1、型号（如、规格代码以及附加规格代码。
2、输出以及显示的方式是平方根还是线性，客户无确切要求，认定为线性方式。
3、悬着动作方式是正向或逆向，无指定认定为正向。
4、显示的单位和刻度（仅对有智能表头的变送器）
