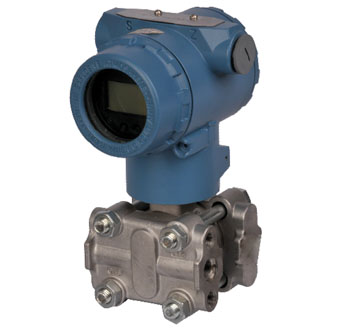

3151DP5A22SM11B3EI差压变送器
3151DP5A22SM11B3EI差压变送器作为一种高精度智能型的现场差压参数的检测仪表，用来测量各种介质在液体，气体和蒸汽状态下的差压、压力，液位的参数，并将被测的差压参数转换成4-20mA标准电信号输出，同时采用HART协议，具有与手操器或上位机进行通讯的功能，变送器具有输出参数组态功能，能适应不同用户的需要。它可以精确地测量差压、液位、真空度和比重。
3151DP5A22SM11B3EI差压变送器产品特点
13． 具有全金属密封的差动电容压力传感器的δ室结构创新设计，使差压（压力）和温度测量实现了重大改进和良好的稳定性。
3151DP5A22SM11B3EI差压变送器选型编码表(如条件允许更换为选型参照)
3151系列代码
变送器选型代码
选用项
测量类型
DP
表压力变送器
推荐使用量程（kPa）
3
0-1～7.5
4
0-4～40
5
0-20～200
6
0-70～700
7
0-210～2100
8
0-700～7000
输出信号型式
A
4～20mA直流信号＋HART协议数字信号(单参数)
选用
B
4～20mA直流信号＋HART协议数字信号(多参数)
E
工业以太网协议的数字量信号
F
FF基金会现场总线协议的数字量信号
P
Profibus－PA协议的数字量信号
与测量介质接触的部件材料
22
316L SST 传感器隔离膜片、
选用
23
哈氏合金C-276 传感器隔离膜片、
25
钽材料 传感器隔离膜片
流程法兰接头型式
O
1/4－18 NPT 内螺纹
选用
T
1/2－14 NPT 内螺纹
S1
带一个远传装置（正压侧）
S2
带一个远传装置
显示器件型式
M20
指针显示，0～100%线性刻度
选用
M7
LCD（液晶）显示，可设置循环或固定显示压力、温度、电流、百分比与测量工程量单位等多种模式。
M28
OLED显示，中文显示界面
M30
LED数字显示百分比量程
M32
LED数字显示，可按需设定
安装支架型式
B1
弯支架管装2″管
选用
B2
弯支架板装
B3
平支架管装2″管
防爆型式
d
ExdⅡCT6（隔爆型）
选用
i
ExiaⅡCT6（本安型）
抗电源干扰型式（本安防爆型不能用）
k
安装内置式电源隔离模块
选用
引压接头
C12
一端为1/2-14NPT螺纹，另一端为外径14mm,内径6mm连接管，用于与其它管道焊接，两端为可拆卸式螺纹连接。
选用
3151DP5A22SM11B3EI差压变送器
2． 结构小巧、坚固、抗振。一体化接线盒和本机零点和量程调整和LCD显示组态按钮，使安装、校验和运行简化。
3． 在变送器壳体上设计了非接触式就地零点、量程调整和LCD液晶显示参数组态按钮，便于现场调整零点和量程及设置所需的现场显示参数。
4． 采用固体、插接式印制线路板、模块化结构，有助于故障检修及减少备件库存示参数。
5． 阻尼可调，提高了用户的可选择性。
6． 智能电路，方便用户操作。
7． 具有独立抗电磁干扰电路和软件抗干扰设计，提高了产品的可靠性。
8． 内部具有测量温度参数传感器，提高了变送器环境温度影响补偿性能，由于该传感器与被测介质直接接触，所以同时可获得与传感器所接触的介质的温度信息。
9． 变送器配置的现场数字显示表可以直接显示测量压力值、输出模拟电流值、被测压力对应设定量程的百分比值、传感器本体与其被接触介质的温度值。本项技术己申请专利。
10． 变送器提高了故障恢复能力，大大减少了变送器维护工作量。
11． LCD液晶显示表采用多参数循环显示方式工作。
12． 具有HART协议远程通讯功能，在实现压力测量的同时，增加了传感器本体与被接触介质的温度检测功能，为用户提供了更多的现场工况信息，有利于用户提高过程控制的效果。
316 SST 流程法兰、泄放阀、选用接头
氟碳橡胶 接液"O"形密封圈
316 SST 流程法兰、泄放阀、选用接头
氟碳橡胶 接液"O"形密封圈
316SST 流程法兰、泄放阀、选用接头
氟碳橡胶 接液"O"形密封圈
（输出4～20mA的变送器可选）
（回路增加压降≤6.5V）
同时显示压力、温度、电流、百分比与测量工程量单位。
（4～20mA回路增加压降≤3V）
（4～20mA回路增加压降≤3V）
