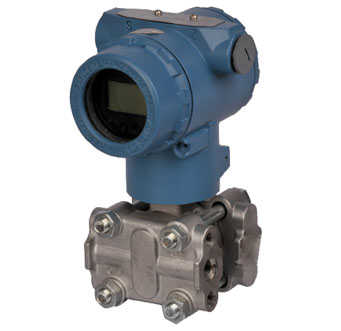

3151DP7A22SM11B2EI差压变送器
3151DP7A22SM11B2EI差压变送器用于测量液体、气体、蒸汽的液位、密度和压力，然后将其转换成4-20mA DC的电流信号输出。与计算机相互通讯，通过它进行设定、监控等。
3151DP7A22SM11B2EI差压变送器性能指标
1. 3151差压传感器量程和量程上限（量程比100:1）
量程代码
校验量程（KPa）
量程上限（KPa）
最小量程（KPa）
DP
备注
3
0-0.12~7.5
0-7.5
-7.5
4
0-0.40~40
0-40
-40
5
0-2~200
0-200
-200
6
0-7~700
0-700
-700
7
0-21~2100
0-2100
-2100
8
0-70~7000
0-7000
-7000
2. 电气技术规范
电源
17.5~45V DC
输出信号
4-20mA DC/HART
HART通讯负载
250~1500ohm
绝缘强度
100V AC
刷新时间
0.25Sec
启动时间
5 Sec
3. 性能技术规范
精度
±0.075%FS
工作温度
-40~+85℃
相对湿度
5%~98%
工作温度（LCD）
-20~+70℃
接液温度（极限）
-40~+104
稳定性（1年）
±0.1%量程上限
静压影响
±0.1%/7MPa（零位）
±0.2%/7MPa（量程）
温度影响
≤0.45%/55℃
静压和单项超负荷极限
3-13MPa
4 机械技术规范
隔离膜片
316LSST
接头螺栓
碳钢镀锌
泄放阀
316LSST
流程连接孔
1/2-18NPT
接头
316LSST
接头
1/2-14NPT
O型圈
丁腈橡胶
电气连接
1/2-14NPT
电气盒
铝合金
防护等级
IP65
订货型号规格表
3151DP
差压变送器
代号
测量范围
3
0-1.24到0-7.46kPa
4
0-6.22到0-37.29kPa
5
0-31.08到0-186.45kPa
6
0-117.21到0-689.48kPa
7
0-0.34到0-2.07MPa
8
0-1.17到0-6.89MPa
代号
输 出
A
4～20mA 智能HART电路
代号
结构材料
压力容室接头
泄放阀
隔离膜片
填充液
22
316SST
316SST
316L SST
硅油
23
316SST
316SST
哈氏合金C-276
24
316SST
316SST
蒙耐尔合金
25
316SST
316SST
钽
33
哈氏合金C
哈氏合金C
哈氏合金C-276
35
哈氏合金C
哈氏合金C
钽
44
蒙耐尔合金
蒙耐尔合金
蒙耐尔合金
代号
流程连接
S
1/2NPT内螺纹316LSST
O
1/4NPT内螺纹316LSST
代号
选 用 项 目
M11
线性指示表，0～100%刻度
B1
弯支架管装(?51 mm管子)
B2
板装弯支架
B3
管装平支架(?51 mm管子)
代号
防爆
ED
隔离防爆
EI
本安防爆
3151DP 4 A 22 S M11 B1 变送器完整型号
3151DP7A22SM11B2EI差压变送器
