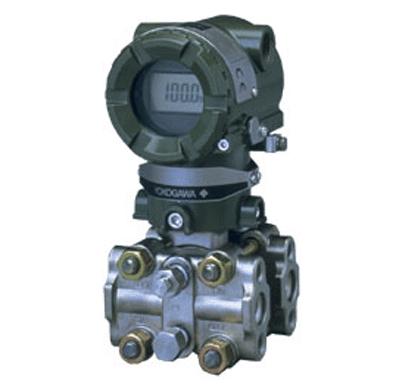

供应EJAX130A高静压差压变送器
EJAX130A高静压差压变送器用于测量液体、气体和蒸汽液位、密度和压力，然后将其转变成4-20mADC的电流信号输出。EJAX130A也可HART275手操器相互通讯，通过它们进行设定、监控等。
功能规格

输出:二线制，4-20mADC输出，数字通讯，可编程设定线性或平方根输出方式，HART协议加载在4-20mADC信号上。
电源电压
10.5-42VDC  （工作状态）
10.5-30VDC  （本安型）
16.4-42VDC  （数字通讯）
16.4-30VDC  （本安型）
负载（输出信号代码为E和S时）
0-1335Ω工作状态
250-600Ω数字通讯
环境温度:-30-80℃（-22-1760F）
接液温度:-40-120℃（-40-2480F）
HART:通讯距离用多芯双绞线，通讯距最大可达1.5Km，通讯距离因电缆类型而异。
三、性能规格
调量程的参考精度（包括从零点开始的线性、滞后性和重复性）:±0.075%
过压影响:±0.03%量程上限/32MPa
稳定性:±0.1%量程上限/60个月

EJAX130A高静压差压变送器选型规格表
型号  规格代码  说明
EJAX130A      高静压变送器
输出信号  E.......  4～20mA,HART协议数字通讯（参见GS1C22T1CY）
测量量程
（膜盒）  L.........  M.........
H.........
V.........  1～100kPa
5～500kPa

接液部分材质  S........
H.........  M.........
T.........
A.........
D.........
B.........  [本体（]注2）[膜盒][排气螺钉]
SUS316（注1）SUS316LSU316
SUS316（注1）TANSU316
SUS316（注1）HASCSU316
管道连接  0.........  1.........
2.........
3.........
4.........
5.........  不带管道连接件（容室法兰为Tcl/4内螺纹）
带Rcl/4内螺纹的过程接头带Rcl/2内螺纹的过程接头
带1/4NPT内螺纹的过程接头（注5）带1/2NPT内螺纹的过程接头（注5）
不带管道连接件（在容室法兰上1/4NPT内螺纹）
螺栓、螺母材质  A.........
B.........
C.........  [最大工作压力]
SCM43532MPa（42MPa）（注4）
SUS63032MPa（42MPa）（注4）
SUH66032MPa（42MPa）（注4）
安装方式  2........
3........
6........
7........
8........
9........  垂直安装，右面高压，过程接头在上（注2）
垂直安装，右面高压，过程接头在下（注2）垂直安装，左面高压，过程接头在上（注2）垂直安装，左面高压，过程接头在下（注2）水平安装，右面高压（注3）
水平安装，左面高压（注3）
电气接口  0.........  2.........
3.........
4.........  G1/2内螺纹，1处接线口
1/2NPT内螺纹，2处接线口Pg13.5内螺纹，2处接线口
M20内螺纹，2处接线口
G1/2内螺纹，2处接线口，带一个盲塞
1/2NPT内螺纹，两个电气接口，一个盲塞Pg13.5内螺纹，两个电气接口，一个盲塞
M20内螺纹，两个电气接口，一个盲塞
显示表头  D.........  E.........  数字式表头
带设定按钮的数字表头
（无表头）
2inch管安装支架  A.........  B.........
C.........
D.........
N.........  SECC  平托架
SUS304  平托架
SECC  L型托架
SUS304  L型托架
无安装支架


  例：EJAX130AEMS5A92NN
注1：指容室法兰材质过程连接件的材质是SCS14A（等价于SUS316）。注2：如果需要，可以指定安装托架“C”或“D”。
注3：如果需要，可指定安装托架“A”或“B”。
注4：客户需要42MPa的工作压力时，请在订货时注明。
注5：环境温度和接液温度下限15℃。
※号是标准规格中最具代表性的规格
