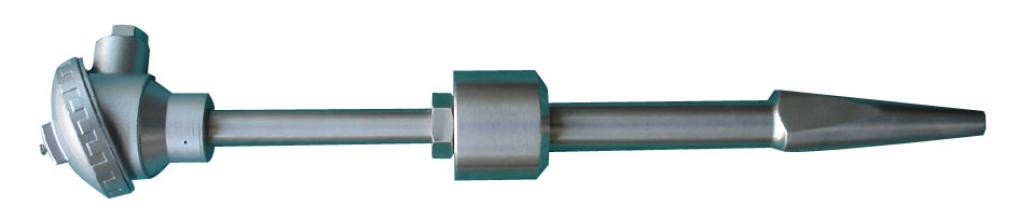

安徽威格weinstr仪表电厂专用WRN热电偶

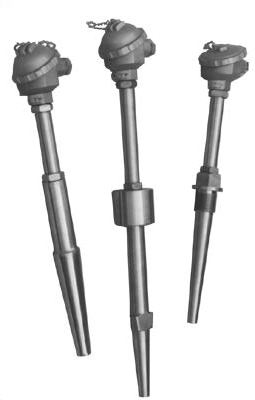

WR□、WZ□系列
电站热电偶(阻)
□ 应用
专业针对电站设计，可以满足30万、60万千瓦等发电机组（含超临界机组）及辅机测温需要。直接测量生产过程中的-100℃～800℃范围内液体、蒸汽和气体介质以及固体表面测温。
□ 工作原理
○ 热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
○ 电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
□ 主要技术参数
○ 产品执行标准
IEC584
IEC751
IEC1515
JB/T8622－1997
JB/T8623－1997
○ 常温绝缘电阻
热电偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m。
热电阻在环境温度为15～35℃，相对湿度不大80%，试验电压为10～100V（直流）电极与外套管之间的绝缘电阻≥100MΩ
○ 测温范围及允差
● 热电偶
型号
分度号
允差等级
Ⅰ
Ⅱ
允差值
测温范围℃
允差值
测温范围℃
WRN
K
±1.5℃
-40～+375
±2.5℃
-40～+333
±0.004|t|
375～1000
±0.0075|t|
333～1200
WRE
E
±1.5℃
-40～+375
±1.5℃
-40～+333
±0.004|t|
375～800
±0.0075|t|
333～900
● 热电阻 RTD
型 号
分度号
测温范围
精度等级
允许偏差
WZP
Pt100
-200～+500
A级
±(0.15+0.002)ltl
B级
±(0.30+0.005)ltl
WZC
Cu50
Cu100
-50～+100
-
±(0.30+0.005)ltl
注：t为感温元件实测温度绝对值
