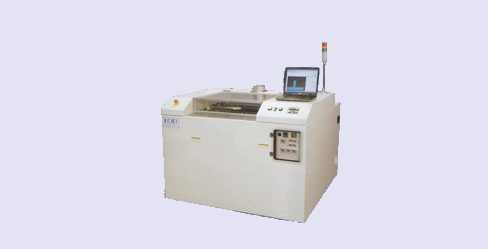

KOKI TEC弘辉 选择性波峰焊 ULTIMA-MR-M

KOKI TEC弘辉 选择性波峰焊 ULTIMA-MR-M


KOKI TEC/弘辉TEC 选择性波峰焊/选择性焊接设备/自动焊接机/自动焊接设备 ULTIMA-TR2/ULTIMA-MR-M

特性：
·通过一体化设备可以实现「多品种少量」生产（大型基板也可用）

1.高品质
2.无治具化

喷嘴顶部具备多种对准功能，根据焊盘的大小可选择。

通过使用倾斜型的焊接装置，不需要「专用的托板工具」，可以削减制造成本。

装置规格
规格                            ULTIMA-MR-M (Model Name)
基板尺寸（MIN）                 50(W)×50(L)mm
基板尺寸（MAX）                 300(W)×460(L)mm（ULTIMA-MR-M）
                                600(W)×600(L)mm（ULTIMA-MR-XL）
基板厚度                        0.8-2.0mm
配备零件高度                    上面60mm以下 下面25mm以下
引线长度                        3mm以下
注入高度                        900±20mm
焊锡容量                        约16kg
氮气供给量                      0.5Mpa 25ltr/min
电源                            3相 200V 7KVA
外形尺寸                        1370（W）×1510（L）×1135（H）mm（ULTIMA-MR-M）
                                1670（W）×1690（L）×1135（H）mm（ULTIMA-MR-XL）
重量                            约750kg（含锡）（ULTIMA-MR-M）
                                约800kg（含锡）（ULTIMA-MR-XL）
