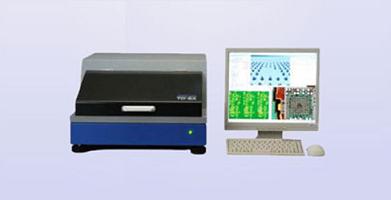

Malcom马康 锡膏印刷检测仪 TD-6A
Malcom马康 锡膏印刷检测仪 TD-6A
Malcom TD-6A riben马康 锡膏厚度测试仪、malcom SPI、3D锡膏测厚仪、锡膏印刷检测仪TD-6A

特点：
·通过激光扫描，把画像拍摄下来，可得到详细 3Ｄ图像
·采用了可以变化  1677  万种颜色的多彩色的 LED，能准确测定各种基板
·采用Ｇｅｒｂｅｒ  Ｆｉｌｅ变换程序，可以很快地做成检查数据
·根据客户的需求自动选择 2D/3D
·可根据每天测定数据进行 SPC 分析（选项）

基本规格：

品名                锡膏印刷检测仪 TD-6A
检验                内容 TD-6A 本体
基板曲率范围        电源电缆(包含基板固定台)
测定可能范围        7 寸液晶控制器
测定分辨率          键盘    鼠标
测量结果判定功能    使用说明书 保证书
速度 2D             1 视野 1 秒    (5.85mm×4.39mm)
速度 3D             6 立方 mm 7.5 秒  (分解度 5.2μm×20μm)
检验数据作成        教学模式    数据数 150 画面/基板
                    也可以通过 GerberDate 作成
检验数据的输出      文本文件输
                    也可以 SPC 解析软件(OPTION)结合使用
基板尺寸             基板外形    50×50mm～250×330mm
基板厚度             0.5～3.0mm
检验可能范围         240×320mm

光学部
光源 1              同轴照射  RGB LED (1677 万色) 基板固定台 固定基板 3mm  两面固定都可以
光源 2              斜照射  RGB LED (1677 万色)
X 轴                可移动距离 260mm
光源 3              红色半导体 LASER
Y 轴                可移动距离 340mm
摄像头              高速高解像度彩色摄像
Z 轴                可移动距离±5mm
设想视野            6.5mm×4.9mm
外形尺寸            长 500mm  宽 690mm  高 320mm
高度测试原理        通过激光光带的光切三角法测量    照射角 45℃


系统                内装高速画像处理电脑系统
面积测试原理        彩色画像处理
重量                45kg
激光光带            红色半导体激光    长 8mm×10μm
电源                AC100～240V 50～60Hz 450VA
安全规格分类        根据激光危险度的分类：3B

构成：
品名                锡膏印刷检测仪 TD-6A
本体                TD-6A 本体
电源电缆            电源电缆(包含基板固定台)
控制器              7 寸液晶控制器
输入装置            键盘    鼠标
使用说明书          使用说明书
