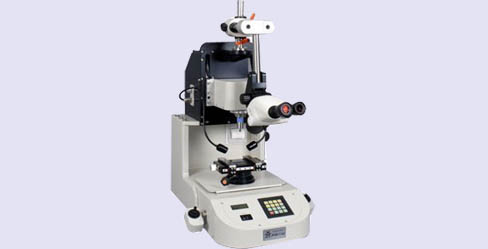

RHESCA焊接强度测试仪PTR-1102

RHESCA 力世科 焊接强度测试仪  PTR-1102  拉力测试技术/推拉力测试系统/推拉力测试机//  PTR-1101/PTR-1100/STR-1101/STR-1100

Au、Al、Cu线键合的拉力、剪切、剥离测试，芯片部品、Gull Wing Lead的焊锡接合强度测试，BGA BALL的熔融、非熔融接合强度测试。


用途：
·Au、Al、Cu线键合的拉力、剪切、剥离测试
·芯片部品、Gull Wing Lead的焊锡接合强度测试
· BGA BALL的熔融、非熔融接合强度测试
· MEMS中HDI的剪切强度测试

回流焊 www.hapoin.com

测试项                  pull test
                        push test                   破坏/非破坏/承重保持
                        shear test
                        peel test
测试速度                pull test
                        push test                   0.001～5mm/sec(0.06～300mm/min)
                        peel test
                        shear test                  0.001～10mm/sec(0.06～600mm/min)
平台移动范围            X轴                         ±50mm
                        Y轴
                        Z轴                         70mm MAX
工作台旋转              360度
传感器旋转              ±170度
测试荷重范围            pull test                   20kg MAX
                        push test                   5kg MAX
                        peel test
                        shear test                  100kg MAX
测试荷重精度            ±0.2％FS
测试时间分解能          0.001SEC
输出单位                9f/N
自动归零功能            Z轴                         测试开始
                        X-Y轴                       任意
平台移动功能            Z                           0.001～5mm/sec
                        X-Y                         0.01～10mm/sec
定位功能                基板面检出方法              荷重传感器接触力检出方式
                        基板面检出范围              0.1～10％FS
