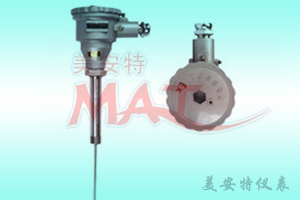

供应隔爆铂电阻（引进铂电阻元件）
隔爆铂电阻的产品特点
工业用隔爆铂电阻是一种温度传感器。在工业自控系统中应用极广，通过温度传感器，可将  控制对象的温度参数变成电信号,传递给显示、记录和调节仪表,对系统实行检测、调节和控制。在化工厂、生产现场常伴有各种易燃、易爆等化学气体、  蒸气，如果使用普通的铂电阻非常  不安全，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆热电偶作温度传感器，本厂生  产的隔爆铂电阻产品适用在d  II  BT4~d  II  CT6  温度组别区间内具有爆炸性气体危险的场所内.  本厂生产的隔爆热电偶采用引进元件作感温元件，其技术性能符合  ZBY301-85工业铂电技术  条件和分度表。同时产品符合爆炸性环境用防爆电气设备通用要求  GB3836.1-83  、  GB3836.2-83  标准。
隔爆铂电阻的的主要技术指标
量程规格
型号      分度号      测温范围℃      精度等级      允许偏差△  t  ℃
WZP
WZP  2
WZPK
WZPK  2      PT100      -200~500      A  级      ±（0.15+0.002|t|）
            B  级      ±（0.30+0.005|t|）
注：“  t  ”为感温元件实测温度绝对值，双支铂电阻只供应  B  级
热电阻允许通过电流
通过铂电阻的测量电流最大不超过  5mA  。
防爆类型和级组
防爆级组：  d  II  BT4  或  d  II  CT4  ；  d  II  BT6  或  d  II  CT6
外壳防护等级：  IP54
隔爆铂电阻的的原理结构
隔爆热电阻和装配式热电阻的结构、原理基本相同，所区别的是，隔爆产品的接线盒（外壳）在设计上采用防爆特殊的结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁  厚和机械强度，橡胶密封圈的热稳定性符合国家防爆标准。所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散—传爆。
由于产品采用上述防爆特殊结构，使产品完全符合使用在  d  II  BT4  至  d  II  CT6  防爆温度组别区间范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。
电气设备的类别、级别和温度组别说明：
电气设备分为二类：  I  类——煤矿井下用电气设备；
II  类——工厂用电气设备
防爆等级
隔爆热电阻的防爆等级呆板其适用于爆炸性气体混合物最大安全间隙分为  A  、  B  、  C  三级。
温度组别
隔爆热带内阻的温度组别按其外露部分最高表面温度分为  T1~T6  六组。
隔爆热电阻的种类和规格
类别    型号    分度号    温    度范围℃    保护管
材    料    热响应时间  t0.5s    公称压力  Mpa    结构  特征    规格    防爆  等级
                                总长  L  （  mm  ）    插深  l  （  mm  ）
铂热电阻    WZP-24SA    PT100    -200~500    1Cr18Ni9Ti  不锈钢
或0Cr18Ni
12M02Ti    ≤  90    10    隔爆接线盒固定螺纹安装  M27*2  隔爆接线盒  固定法兰安装    250  350  400  450  550  650  900  1150    100  200  250  300  400  500  750  1000    d  IIBT4
d  II  BT6  或
d  II  CT4
d  II  CT6
    WZP2-24SA
    WZP-44SA                    6.4
    WZP2-44SA
    WZP
        -64S
WZP2            1Cr18Ni9Ti        30    锥形保护管  M33*2    250  350  450    100  200  300
隔爆铠装热电阻的种类和规格
类别    型号    分
度
号    温度
范围℃    保护管
直径D
（mm）    热响应时间  t0.5s    公称压力  Mpa    结构
特征    规格    防爆
等级
                                总长L
（mm）    插深l
（mm）
铂热电阻    WZPK-24
WZPK2-24    PT100    -200-
500    φ  6
或
φ  5    ≤  12
≤  8    10    隔爆接线盒固定螺纹安装  M27*2    300
350
450
550
650
900
1150    150
200
300
400
500
750
1000    d  IIBT4
d  IIBT6
或
d  IICT4
d  IICT6
    WZPK-44
WZPK2-44                    6.4    隔爆接线盒固定法兰安装
