苏州艾源特液体涡轮流量计选择插入连接的要求
产  品  说  明
一、概述：

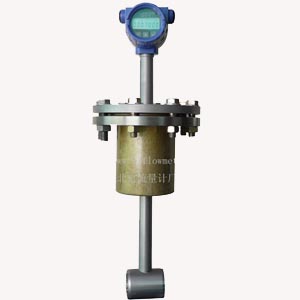

        插入式涡轮流量传感器AYTLWC-Q、AYTLWC-QB（切向型）、AYTLWC-Z、AYTLWC-ZB（轴流式）（以下简称传感器）与显示仪表组成插入式涡轮流量计。可对DN200~DN1400管道源水和净水进行瞬时流量及累计总量的计量。
型号中字母含义：L—流量
                                W—涡轮流量传感器系列
                                C—插入式传感器
                                Q—切向式涡轮传感器
                                Z—轴流式涡轮传感器
                                B—不停水装、拆型（带截止阀）
        随着工农业的发展和城市人口增长，大口径管道水流量计量的作用日益突出。插入式涡轮流量传感器——轴流式和切向式——是针对不同使用条件研制的。两种传感器有共性也有各自特点。
二、产品特点：
        结构简单，信噪比高，抗干扰（尤其是振动干扰）能力强。用户易于掌握使用及维修技术。尽管传感器中有转动部件，但由于采用了新型耐磨，减磨材料，能确保足够长的使用寿命。即使在特殊情况下（如管道中较大异物造成损坏）需要更换叶轮，由于精确的制造技术，可保证仪表系数不变。
        作为插入式传感器，自身造价低，在管道中几乎不产生压力损失，而且冬季无需供热保温，因此它又是一种节能型仪表。
        B型传感器在装、拆时，不需停水，因而在设计管网时，不需旁路管道，这样表井空间可大大缩小，因而基础投资及日后维护费可减少。
        性能好，适用性强。作为涡轮流量计，重复性好，使用可靠。
        Q型传感器更适用于源水，叶轮在转动过程中可随时将挂上的悬浮物甩掉。
        Z型传感器使用流量范围宽，下限流速较低，更适用于洁净的自来水等。（详见表1、表2）
三、基本参数
        使用条件
        （1）针对传感器上游不同扰流器件，在传感器上、下游应有不同长度的直管段。（详见表3）
        （2）管道内必须满管，无大量气体。
        （3）注意管道内洁净，尤其是Z型传感器，其上游应有可靠的过滤装置。
流量范围：                                                  表1

型号  被测管道
实际内径
DN(mm)  涡轮头插
入深度
h(mm)  精确度为显示值
±2.5％的流量范围
m3  /h  精确度为显示值
±5％的流量小范围
m3  /h
AYTLWC－100Q  100  固定  150～10  10～6
AYTLWC－150Q  150  200～20  20～13
AYTLWC－200Q  200  300～40  40～23
AYTLWC≤400QB  100  0.5Ds20  150～10  10～6
150  200～20  20～13
200  300～40  40～23
250  450～62  62～36
300  650～90  90～52
350  900～120  120～70
400  1100～160  160～92
AYTLWC≤800QB  500  0.5Ds20  1800～250  250～150
600  2500～360  360～220
700  3500～450  450～280
800  4500～640  640～380
AYTLWC＞400QB  900  0.5Ds20  5800～800  800～460
1000  7000～990  990～600
1100  0.4Ds20  8500～1200  1200～700
    ＞1100  按协议供货书      需用具有线性补偿能
力的智能型显示仪表
配套

表2
型号  被测管道
实际内径
DN(mm)  涡轮头插
入深度
h（mm）  精确度为显示值
±2.5％的流量范围
m3  /h  精确度为显示值
±5％的流量范围
m3  /h
AYTLWC－□□□Ｚ  100  固定  150～5  5～3
150  200～10  10～7
200  300～20  20～12
250  450～31  31～18
300  650～45  45～26
350  900～60  60～35
400  1100～80  80～46
500  1800～125  125～75
600  2500～180  180～110
＞700
AYTLWC-□□□Ｚ  700  0.5Ds  3500～225  225～140
800  4500～320  320～190
900  0.5Ds    5800～400
400～230
1000  7000～495  495～300
1100  0.4Ds  8500～600  600～350


说明：对需要计量流速0.1m/s以下流量的，可特殊订货。
                  温度：
(1)被测流体温度＜70℃；(2)环境温度：-20℃～50℃；(3)工作压力：≤1.0MPa
                  传感器上、下游直管段
传感器上游扰流器件种类  上游需直管段口径倍数  下游需直管段口径倍数
渐缩管，锥角18～36°  10  5
闸阀，全开  15  5
渐扩管，锥角14～28°  25  5
90°弯头、T型三通  25  5
多个90°弯头，在同一平台上  25  5
多个90°弯头，不在同一平台上  50  5


传感器中涡轮头轴线与管道轴线位置关系
    Q型：应垂直，偏角不大于5°
    Z型：应水平，偏角不大于5°
（均以流向标志为准）
