空气净化器CADR 测试仓

设备名称：空气净化器CADR 测试仓

设备型号：DMS-KJ001

一、 空气净化器CADR 测试仓设备简介

     本试验台主要用于模拟检测空气净化器污染物去除试验，依据《GB/T

18801-2008 空气净化器》设计制作。

     本试验台主要由实验室、空气循环装置、排气系统、加样装置、设备电器控制系统（电器开关、传感器等）组成。

二、试验台主要组成

实验室

实验室组成：试验间、日光灯、1.4m 家用吊扇、试验台架、电源插座等；

尺寸：V=3400W * 2500H * 3500L ≈30m3；

泄漏率：泄漏率<0.05；

材质：10mm 钢化玻璃，内壁不锈钢材质，观察窗配备采集加样孔；

设备安装：1、两个侧面各预留一个 450*450（mm）安装口并作为内部空气循环进出风口，在靠近侧面的顶部预留一个排气专用口； 2、安装一扇密闭舱门；3、预留采样孔和加样孔（3+3）4、顶部安装一台 1.4m家用吊扇和 4 台 40W 日光灯；

安装工艺：所有连接部位均使用硅橡胶条和玻璃硅胶进行密封，保证实验室的密闭性。

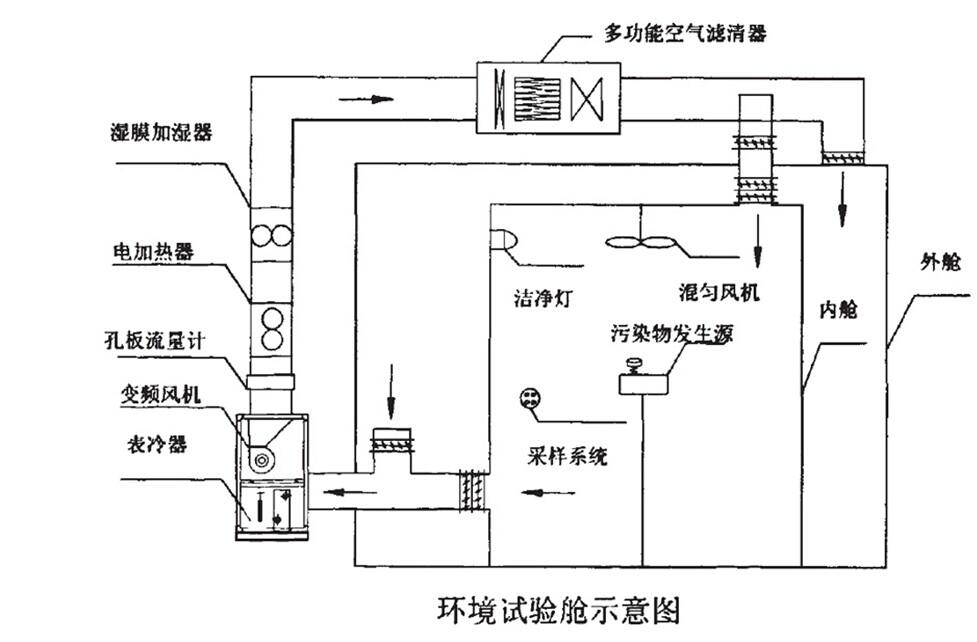

空气循环装置

设备组成：循环风机、管道、中效过滤器，高效过滤器、调节风阀等；

风机（技术参数）：循环风机：风量：1800m3/h；全压：500Pa；

材质：循环管道均不锈钢材质制作；

设备安装：将循环风机的进风口连接到实验室已预留好的一侧将其作为空气循环的进风口，并安装一个风阀，在风阀之后安装一个过滤效率为 60%的中效过滤器；再将在循环风机的出风口先安装一个过滤效率为 99.9%的高效过滤器，然后在安装一个调节阀，出口连接至实验室已经预留好的另一侧安装口；

安装工艺：管道所有连接部位均使用密封条和玻璃硅胶进行密封，防止循环过程中外部颗粒的进入。

排气系统

系统组成：轴流风扇、风阀、管道、可调节百叶窗、防水百叶窗；

风机：轴流风机：风量：1000m3/h  全压：300Pa；

材质：管道均采用不锈钢材质（或镀锌板）；

设备安装：将管道一端连接至试验器预留排气口，并将可调节百叶窗安装在排气口出，另一端连接至风阀，然后连接至轴流风扇排出室外；

安装工艺：整体连接均使用法兰式连接，所有连接部位均使用密封条和玻璃硅胶进行密封处理，风阀所有叶片间的连接均使用密封条进行处理。

设备电气控制系统

设备组成：操作台、电气开关、功率计、按钮开关，电脑、数据采集器、功率计等；

电气安装：符合电气相关标准；

设备组成：加样装置:红塔山牌香烟、真空泵、电子点烟器、相机三脚架、加样口组成采样装置：气管、相机三脚架；

主要作用：污染物加注和采集颗粒物使用。

三、 空气净化器CADR 测试仓主要测量参数

      四、空气净化器CADR 测试仓设备介绍

1、设备介绍

本试验系统包含实验室、空气循环装置、排气系统、加样采样装置、设备电器控制系统组成。

2、试验方法

本试验主要分为：自然衰减试验和总衰减试验

自然衰减试验如下：

1）将待检测的空气净化器放置于实验室中间的试验台架上（立式空气净化器除外），将空气净化器调节至工作状态，检查运行是否正常后，关闭空气净化器；

2）将采样点位置布置好，避开进出风口，离墙壁距离为 0.5m，相对实验室地面高度为 0.5~1.5m，同一采样点可安装一个或多个采样头，并与外部采样管连接；

3）将排气管道风阀关闭，开启内循环管道风阀，启动辅助风机，使用高效过滤器净化实验室内空气，让颗粒直径为 0.3μ m 以上的粒子背景浓度小于检测初始浓度的千分之一，同时检测实验室内的空气温度和湿度；

4）等颗粒物背景浓度降低到合适水平，即记录当前颗粒物背景浓度，关闭循环风机和高效过滤器，启动家用吊扇，并使用加样装置，将烟雾污染物置于实验室内，并且让该污染物能够进入吊扇搅拌产生的空气涡流中去，搅拌 10min，等污染物混合均匀后关闭家用吊扇；

5）吊扇完全停止后，使用激光尘埃粒子计数器测定污染物的浓度，一般试验开始时 0.3μ m 以上的颗粒物的粒子浓度为 2000000 个/L左右，该测试点的数值作为实验室内的初始浓度；

6）待初始浓度测定好后，开始检测试验，检测试验过程中污染物浓度为 2min 采集一起，联系测定 20min，要求至少有 9 个数据点的浓度大于仪器测定下限的 2 倍；

7）记录试验时的实验室温湿度；

8）根据测定的数据即可计算出自然衰减常数 Kn；

总衰减试验

1）按照上面（1-4）规定进行试验；

2）家用吊扇完全停止后，使用激光尘埃粒子计数器测定污染物浓度，一般试验开始时 0.3μ m 以上的颗粒物的粒子浓度为 2000000 个/L左右，该测试点的数值作为实验室内的初始浓度；

3）待初始浓度测定好后，开启待见的空气净化器，开始检测试验，检测过程中污染物的浓度没 2min 测定一次，连续测定 20min，要求至少有 9 个数据点的浓度大于仪器测定下限的 2 倍；

4）关闭空气净化器，记录试验时的实验室温湿度；

5）根据测定的数据即可计算出总衰减常数 Ke；
