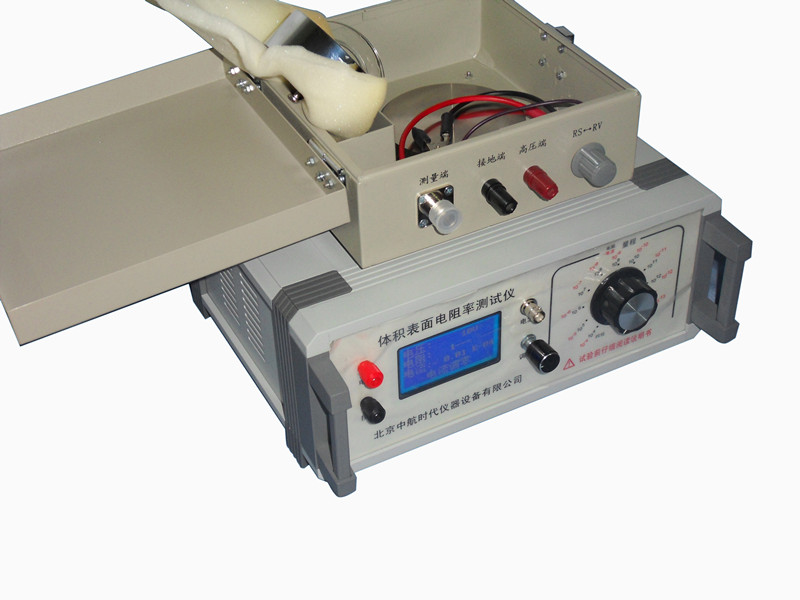

涂层表面电阻率/涂料电阻率测定仪

产品名称：涂层表面电阻率/涂料电阻率测定仪

产品型号：ZST-121

符合国标：GB/T1410-2006 ASTM D257-99

测量范围：0.01×104Ω～1×1018Ω

显示方式：液晶显示、直读电阻、电流

测试方法：三电极法

一、涂层表面电阻率/涂料电阻率测定仪概述

本仪器既可测量超高电阻，又可测极微弱电流。采用了大规模集成电路以及最新的专利技 术，使仪器体积小、重量轻、准确度高。以数字液晶显示电阻并同时直接显示流过被测电阻的电流。电阻量程从1×104Ω ～1×1018Ω， 电流测量范围 为2 ×10-4A ～1 ×10-16A。机内测试电压为DC10V、50V、100V、250V、500V、1000V。

本仪器具有精度高、显示迅速、稳定性好、读数方便, 适用于防静电产品 如防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等电阻值的检验以及绝缘材料和电子电器产品的绝缘电阻测量。本仪器除能测电阻外，还能直接测量电流如电子器件暗电流等。

二、涂层表面电阻率/涂料电阻率测定仪主要特点

  电阻测量范围 1×104Ω ～1×1018 Ω；

  电流测量范围 2×10-4Ａ ～1×10-16Ａ；

  体积小、重量轻、准确度高；

  独特的被测电阻、和流过电阻的电流双显示，使操作测量更加方便；

  性能稳定、读数方便；

  既能测电阻又能测电流；

  测试电压有六种选择DC10V、50V、100V、250V、500V、1000V；

  使用操作简便，在任何电阻量程和测试电压下均直接读显示数字结果，免去要乘以一个系数的麻烦，使测量超高电阻就如用万用表测量普通电阻样简便。

三、涂层表面电阻率/涂料电阻率测定仪主要应用范围

   材料高阻测试测量如防静电产品（防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等）电阻值的检测；材料体电阻(率)和表面电阻(率)测量；电化学和材料测试,以及物理,光学和材料研究;微弱电流测量如光电效应和器件暗电流测量。



四、涂层表面电阻率/涂料电阻率测定仪技术指标

电阻测量范围： 1×104Ω ～1×1018Ω，分为十个量程。

电流测量范围为2×10-4A ～1×10-16A

全数字液晶屏显示。

准确度: 准确度优于下表

量程 有效显示范围 20～30℃ RH<80%

104 0.01~19.99 1%

105 0.01～19.99 1%

106 0.01～19.99 1%

107 0.01～19.99 1%

108 0.01～19.99 1%

109 0.01～19.99 1%

1010 0.01～19.99 5%+2字

1011 0.01～19.99 5%+2字

1012 0.01～19.99 5%+5字

1013 0.01～19.99 10%+5字

1014 0.01～19.99 10%+5字

1014以上 0.01～19.99 10-15%+5字

( 超出有效显示范围时误差有可能增加)测试电流准确度与电阻相同测试电压准确度为 10%

5. 使用环境: 温度 -10℃～50℃ 相对湿度<90%。

6. 测试电压: DC10V、50V、100V、250V、500V、1000V。±10%

7. 供电形式: AC 220V，50HZ，功耗约10W。

8. 仪器尺寸: 300ｍｍ× 280ｍｍ× 150 mm。

9. 质量: 约3.0KG。

五、涂层表面电阻率/涂料电阻率测定仪工作原理

    根据欧姆定律，被测电阻R等于施加电压V除以通过的电流I。即

V

R= ---

I

    传统的仪器的工作原理是测量电压V固定，通过测量流过被测物体的电流I以标定电阻的刻度来读出电阻值。从上式可以看出，由于电流I是与电阻成反比，而不是成正比，所以电阻的显示值是非线性的，即电阻无穷大时，电流为零，即表头的零位处是∞，其附近的刻度非常密，分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时，其电压V也会有些变化，所以普通的高阻计的精度是很难提高的。

    ZST-121体积、表面电阻率测定仪是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值，即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变，所以, 即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，其测量精度很高。从理论上讲其误差可以做到零。而实际误差可以做到千分之几或万分之几。
