[SM1201B-8]RS485接口PT100变送模块

产品介绍

---

SM1201B  PT100温度采集模块,是配合PT100电阻式温度传感器,基于工业通用MODBUS-RTU协议，实现低成本温度状态在线监测的实用型一体化模块。
本模块可应用于：
(1)SMT行业温度数据监控
(2) 电子设备厂温度数据监控
(3) 冷藏库温度监测
(4) 仓库温度监测
(5) 药厂GMP监测系统
(6) 环境温度监控
(7) 电信机房温监控
(8) 空调控制系统及其它需要监测温度的各种场合等。
       为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。

产品特色

---

本产品提供软件校正及手动校正两种方式
1. 采用16位高精度AD转换器
2. 工业级的RS485芯片设计，RS485通信接口，最远可达1.2公里
3. 标准MODBUS-RTU协议，可与组态软件或PLC联机使
4. 标准工业导轨安装、安装方便
5. 6-24V宽电源供电,工业化设计，稳定可靠
6. 组网方案，每个传感器都有一个地址，可任设意设置地址
7. 三线制下传感器与模块最远距离长达150米
8. 购买即送测试软件
9. 标准工业导轨安装、安装方便
10. 提示通讯协议，便于二次开发11. 支持4800\9600\14400\19200等多种波率持

技术参数

---

参数	值
输入电压	DC6~24V，建议DC12V
功率损耗	40mW  (@DC12V)
测温范围	-30℃~300℃
分辨率	0.1℃
测量精度	±1%FSD 或<1℃
输入通道数目	8通道
工作环境	-10℃~85℃   5~95%RH
存储温度	-20℃~70℃
波特率	9600 （可订制其它波特率）
通讯端口	RS485
通讯方式	Modbus-RTU协议
信号输入	2线制/3线制Pt100
重量	0.5kg±%10

接口说明

---

    如上图所示，设备由电源接口、RS485接口、传感器接线座、状态指示灯、校准按键及拔码开关等几部分组成。
设备正面左侧小盖板打开后，如下图所示，上左边的排针为厂家设置口，上右边两个按键为传感器校准按键。下面两个开关，分别为波特率及设备地址设置开关。

电源接口

---

设备供电电源接口为两芯绿色接插件。

符号	名称	说明
V+	电源正端.	DC6-24V 正极
V-	电源负端	DC6-24V 负极










通讯接口

---

符号	名称	说明
GND	RS232接地线	本设备未使用
RX	RS232 接收	本设备未使用
TX	RS232 发送	本设备未使用
B-	RS485 B+	RS485通讯接口B-
A+	RS485 A+.	RS485通讯接口A+
H-	CAN Bus-	本设备未使用
H+	CAN Bus+	本设备未使用

---

设备传感器接口由两排接线座组成，接线座由A1、B1、C1、A2、B2、C2 … A8、B8、C8组成。
上排接线座从左到右标号及接线为：

NULL

C8

B8

A8

C7

B7

A7

C6

B6

A6

C5

B5

A5

下排接线座从左到右标号及接线为：

NULL

C4

B4

A4

C3

B3

A3

C2

B2

A2

C1

B1

A1

每组An、Bn、Cn与PT100温度传感器之间的接线方式如下所述：
当使用二线制时，接线座上Bn、Cn必须短接，当使用三线制时Bn、Cn接PT100传感器内部相连的一脚，An接另一脚。

设备地址设置

---

  在应用中，有时需要多机联网使用，联网中的设备地址不能相同，故用户更改设备地
址，地址范围为1-63。本设备设备地址的更改是通过拔码开关S1来实现的。拨码开关拨
至 “ON”表示 “1”，“数字端”表示“0”，拔码开关S1的1-6段与地址的关系统如下表
所示：

拔码开关S1(拨码开关上所标数字为段位号)						设备地址
段6	段5	段4	段3	段2	段1
0	0	0	0	0	1	1
0	0	0	0	1	0	2
				1	1	3
1	1	1	1	1	1	63

默认设备地址为1，拔码位置如上图所示。
注意 : 必须重新启动设备(断电)新的设备地址的设置才能够生效

通讯协议

---

设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-63,由内置拨码设置，其中默认地址为1。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的数据长度。
E、CRC校验：CRC16校验，低位在前，高位在后。
1）读取数据
[设备地址][功能码:03][起始地址：2字节][数据长度：2字节][CRC16校验]
设备响应：[设备地址][命令号][返回的字节个数][数据1][数据2]...[数据n][CRC16校验]
响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，每个数据占用两个字节。为整型数据，真实值为此
值除以100。
例如：查询1号设备上1通道的温度数据：
发送：01 03 00 00 00 01 84 0A
回应:  01 03 02 02 C8 B8 B2
上例回复数据中：01为地址1，03为命令号，02表数据长度为2个字节，由于测点数据长度
占两个字节，所以温度数据为02 C8, 折成10进制即为：712,因模块分辨率为0.1,该值需除
以10,即实际温度值为71.2摄氏度。

产品选型

---

产品型号	说明
SM1201B-4	4通道
SM1201B-8	8通道
SM1201B-16	16通道

外形尺寸

---

产品照片

---

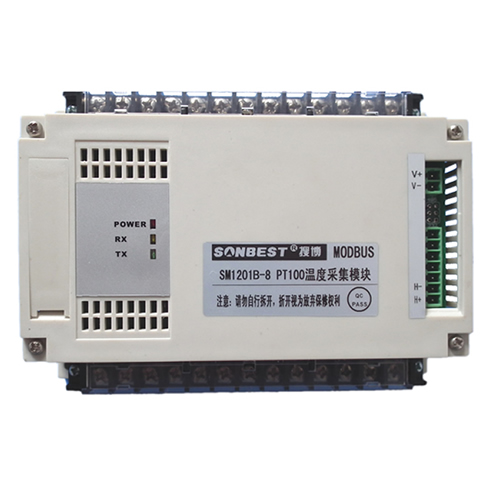

SM1201B-8实物照片
