SM1630B-8 八通道电压采集模块
SM1630B-8智能电压采集模块自带远程控制功能,基于工业用MODBUS-RTU协议， 是针对各种工业现场的实际需求设计生产的，集采集、处理等多种功能于一身的新型记录仪。
? 8路DC 0-5V电压采集

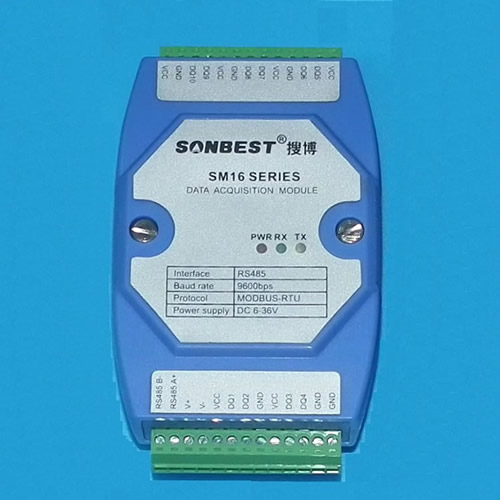

如上图所示，设备由电源接口、RS485接口、传感器接线座、状态指示灯等几部分组成。
设备供电电源接口为两芯绿色接插件。
产品介绍
为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发,并提供随机测试与二次开发软件。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
特点
? 设备地址可更改，可直接参与RS485组网；
? 基于MODBUS-RTU协议，可直接与PLC或组态软件连接；
? 支持6-37V宽电压电源供电
? 精度高达1%FS
技术参数
名称
参数值
电压测量范围
DC 0-5V
测温精度
±1%FS
通道数
8
波特率
9600,8,n,1
通讯端口
RS485
供电电源
总线供电，DC7V-36V 1A
耗电
<1W
存储温度
-40 – 85℃
运行环境：
-40 – 85℃
外形尺寸
122×71×26mm3
接口说明
电源接口
符号
名称
说明
V+
电源正端.
DC6-24V 正极
V-
电源负端
DC6-24V 负极
通讯接口
符号
名称
说明
VCC
电源正端.
PT1000正极
DQ1
通道1
可接PT1000
DQ2
通道2
DQ3
通道3
DQ4
通道4
GND
电源负端.
PT1000负极
B-
RS485 B+
RS485通讯接口B-
A+
RS485 A+.
RS485通讯接口A+
外形尺寸
