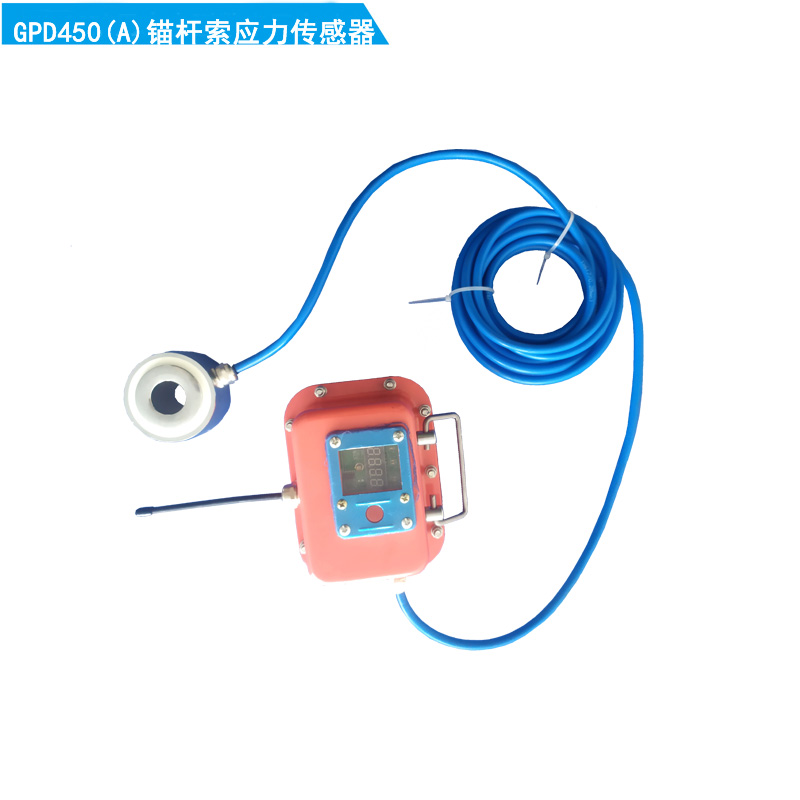

GPD450(A)矿用本安型锚杆（索）应力传感器
1.概述
1.1 传感器特点及用途
GPD450(A)矿用本安型锚杆(索)应力传感器（以下简称传感器）主要用于煤矿巷道顶板及两帮锚杆或锚索受力监测，也可以用于岩土工程锚杆、锚索应力监测。产品采用本质安全电路，可用于井下含有瓦斯等爆炸性气体的危险场所。产品的主要特点：采用了高精度应变测量技术，具有测量应力和数据通讯等功能。
1.3 使用环境
a)环境温度：0℃～40℃；
b)平均相对湿度：≤95%（+25 ℃）；
c)大气压力：80kPa～116kPa；
d）无显著振动和冲击的场合；
e）具有甲烷混合物及煤尘爆炸危险的煤矿井下。
1.4主要技术指标
1.4.1供电电源
采用1节PL5AH锰酸锂锂离子蓄电池供电，3.7V/5000mAh，工作电流≤60mA。符合MT/T 1051-2007《矿灯用锂离子蓄电池》的要求。生产单位：湖南合一能源科技有限公司。电池采用环氧树脂浇封，浇封厚度≥2mm。
1.4.2测量范围：0～450kN。
1.4.3基本误差：±2.0%（FS）。
1.4.4传感器与KJ616(A)-F2矿用本安型监测分站之间的传输
（1）传输方式：GFSK无线传输；
（2）中心工作频率：450MHz±2MHz；
（3）发射功率：-20dBm～20dBm；
（4）较大传输距离：150m。
1.4.5传感器连续工作时间不小于10天（数码管未点亮状态）。
1.4.6本安参数：
单节PL5Ah 3.7V锰酸锂锂离子蓄电池；Uo：4.2V，Io：1.5A。
2、结构特征与工作原理
测力传感器由传感器本体和变送器组成，二者之间用长约189mm、Φ12mm的不锈钢管硬连接。传感器采用应变测量技术，测量锚杆/索载荷应力，传感器将应力传递到应变体上产生变形，应变计将变形量转换成电压信号，并由变送器与上级分站通讯。
3、尺寸、重量
3.1外形尺寸：通讯、显示部分：108mm×108mm×50mm(长×宽×高)；
传感器：φ72mm×41mm；
3.2重量：1.5kg。
4、安装与调试
4.1 安装
测力传感器采用穿孔式固定安装安装。将传感器安装锚杆的托盘和紧固螺母之间，传感器安装时要注意居中，偏离中心安装时会造成一定的测量误差。建议传感器在巷道掘进过程中安装，若在回采巷道锚杆上安装传感器时，要注意局部顶板安全。安装方法如图1 所示。安装步骤如下：
1) 先放入托盘，将传感器穿入锚杆或锚索中，保持传感器居中，旋紧锚杆的紧固螺母。若是锚索用涨拉机将锚索涨紧。
2) 将传感器与KJ616（A）-F2 矿用本安型监测分站无线连接。
