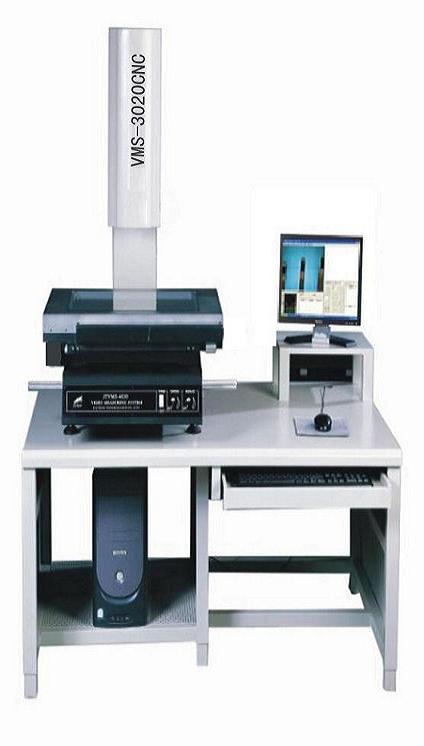

供应VMS-3020CNC全自动影像测量仪厂家-深圳中天时代
CNC全自动影像测量仪介绍：
●本全自动CNC影像测量仪采用双重死循环运动控制，电机在高速运动时具有精确的定位性能
●采用本公司开发的嵌入式模块控制电机，提高了电机响应速度，还简化了仪器与PC机界
●面，PC机与仪器通过USB线S端子线连接
●采用花岗岩底座和立柱，外观简洁大方。
●表面光由独立LED光源组成，每一组均为恒流源驱动，连续可调
●配有我公司专用的CNC软件，大大提高测量效率
全自动影像测量仪规格参数：
仪器型号                      ZTVMS-3020CNC                  ZTVMS-4030                    ZTVMS-5030CNC
金属台尺寸(mm)                506×356                            606×466                              700×450
玻璃台尺寸(mm)                350×280                            450×350                                550×350
X/Y/测量行程(mm)          300×200                            400×300                              500×300
全自动影像测量仪重量(kg)                                140                                            240                                                290
外型尺寸                770×590×1100                  950×700×1100                      970×670×940
测量与瞄准系统          摄影机:原装日本SONY  彩色1/2”CCD      美国NAVITAR镜头
(标准配备)                    变焦物镜倍率:0.7X-4.5X          电视总倍率:30X-230X
物方视场：10.6～1.6MM
Z坐标升降行程:(MM)：150(调焦)      工作距离（MM）：108
X、Y、Z数显分辨率：0.0005  mm          X、Y坐标示值误差：≤（3+L/200）mm
照明:  表面光源与透射光源均用LED，48组可编程
功能介绍：
1.该仪器使用教导式程序编辑，在量测过程中自动纪录撰写，量测完成则程序亦编辑完成。程序可被储存、呼出及再执行。您亦可输入DXF档案到MCLNS并快速转换成MCLNS可执行的程序。
2.可自动纪录量测结果——量测完成后，您可通过量测信息及影像工具获得您想要的资料，或计算、重组及储存这些资料。
3.  自动测量：可按客户自行设定的程序自动测量出产品尺寸，测量值可自动转到EXCEL生成统计报表。
4.  自动控制：以软件控制测量仪的工作台面移动方向，使测量更方便。
5.  自动测量重复操作次数：测量同一产品所要检测的尺寸，设置自动测量的重复次数，则不需要每次重复绘图、标注，节省了时间。
6.  光学对焦：  由计算机判定每次的对焦面，以保证变换焦距时测量的重现性及精准度。（重现性及精准度在  2ΜM  之内）
7.  地图”窗口：  可把所拍的工件局部照片精密的整合成工件全图，并保存为高像素的
照片。还可打开以前所拍的地图，直接进行绘图、标注、修改等操作。
8.  抄数：  可将产品外形描出，描出的图形可转入AUTOCAD形成工程图。
9.  形位公差：  真圆度，真直度，同心度，可计算出产品上圆形真圆度、直线边真直度及
两圆心的同心度。
